Nowa generacja odwodnień liniowych ACO DRAIN® Multiline NX

ACO DRAIN® Multiline NX to przyszłość zrównoważonych systemów odwodnień!

IKT Pruefsiegel ACO Engl 2023 3 NEXITE Kopia

IKT – Instytut Infrastruktury
Podziemnej, Gelsen-Kirchen, Niemcy

KIWA – Certyfikacja materiałów
i produktów budowlanych, Hamburg

Jednolity materiał krawędzi ochronnej oraz rusztu

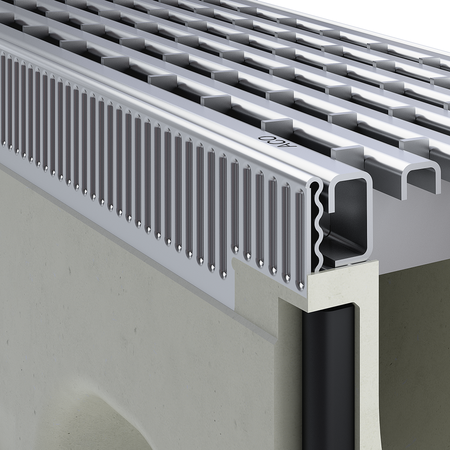

NEXITE V100S Seal In Zarge Laengsprofilrost ZOOM

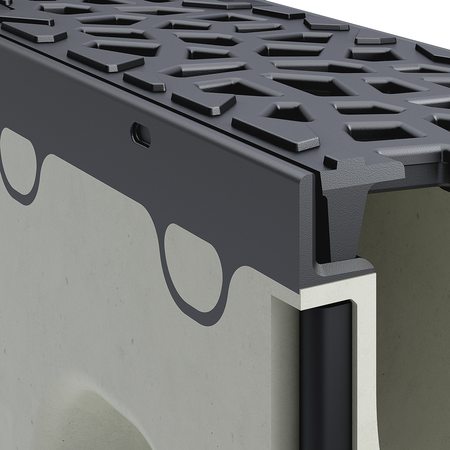

NEXITE V100G Seal In Zarge Voronoi Gussrost ZOOM

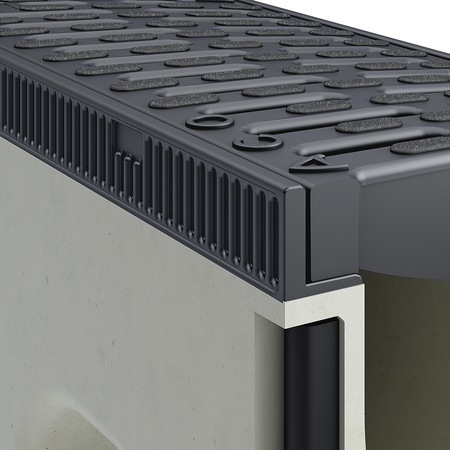

NEXITE V100K Seal In Zarge Microgriprost Kunststoff ZOOM

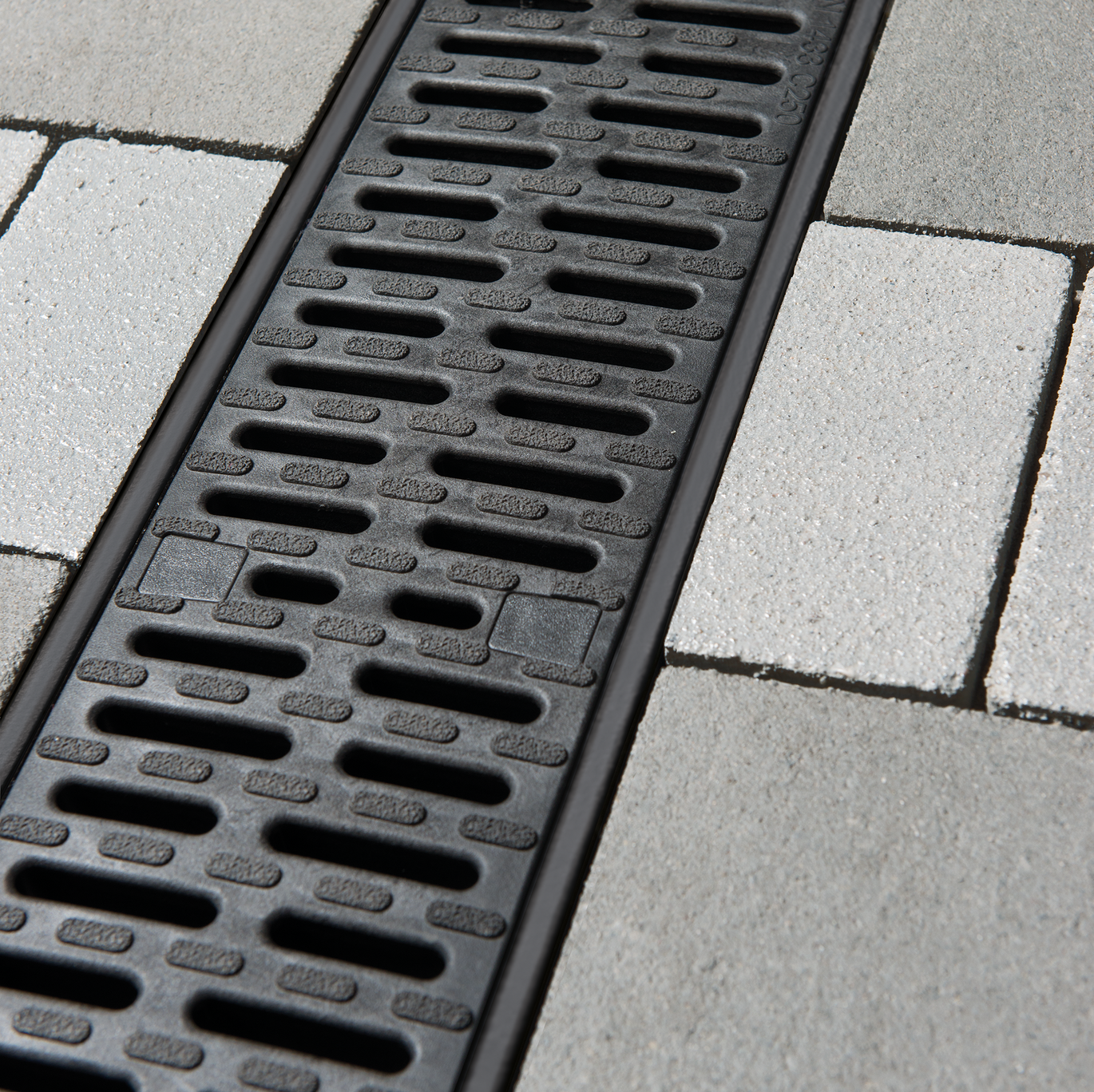

Krawędź ochronna z tworzywa sztucznego

Podczas instalacji nałożyć specjalny silikon ACO na zintegrowaną uszczelkę EPDM, aby utworzyć wodoszczelne połączenie

Smar silikonowy ACO do uszczelnienia

1. Montaż ścianki czołowej na skrzynce odpływowej (NW 100)

Ścianka czołowa skrzynki odpływowej jest elementem dostarczanym wraz ze skrzynką. Jeśli jedna ze stron skrzynki odpływowej nie jest podłączona do kanału, musi być zamknięta ścianką.

dopchnąć do samej góry
nacisnąć i zatrzasnąć

2. Podłączenie kanału do skrzynki odpływowej (NW 100)

Adapter przyłączeniowy jest elementem dostarczanym
wraz ze skrzynką. W przypadku NW 150/200 nie trzeba stosować adapterów

Skrócić adapter przyłączeniowy w zależności od typu podłączanego kanału

dopchnąć do samej góry
nacisnąć i zatrzasnąć

3. Wykonanie elementów łączących

W przypadku niestandardowych długości konstrukcji, korpusy kanałów można przycinać na wymiar za pomocą diamentowej tarczy tnącej. Przycięte elementy łączy się na stałe klejem poliestrowym. To samo dotyczy adaptera do zmiany kierunku przepływu.

4. Sposób przygotowania połączenia kątowego

Na elemencie półmetrowym wywiercić wstępnie otwór boczny i wybić go młotkiem i dłutem. Następnie sklej kanał i adapter.

Bilder Bedienungsanleitung und Montageanleitung Seal In

5. Wielofunkcyjna ścianka czołowa

Zakładana na początek i koniec kanału. Przekręć ściankę o 180 stopni w celu dokładnego dopasowania po stronie wlotu i wylotu.

zatrzasnąć w zagłębieniu
dla wszystkich wysokości

Ciesz się pełną swobodą projektowania z wielu rusztów w różnych wzorach, kolorach i materiałach - żeliwo, materiały kompozytowe, stal nierdzewna lub stal ocynkowana. Innowacyjna technologia produkcji ACO umożliwia realizację różnych wizji bogatych w pomysły i indywidualne rozwiązania. Architekci mając szeroki wybór rusztów do kanałów odwadniających, dzięki czemu można stworzyć niepowtarzalny efekt, podkreślający charakter całego projektu. Jednocześnie gwarantujemy optymalny drenaż i stabilność odwodnienia.

Ruszt do systemu Drain® Multiline w poprzeczne mostki wykonany ze stali nierdzewnej. — Poprzeczne mostki stal ocynkowana lub nierdzewna

Ruszt prętowy podłużny do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katalogowym 12603 w klasie obciążenia A15. — Prętowy podłużny stal ocynkowana lub nierdzewna

Ruszt w otworki do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katalogowym 12667 w klasie obciążenia A15. — W otworki stal ocynkowana lub nierdzewna

Ruszt kratowy do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katarowym 132543 w klasie obciążenia B125. — Kratowy Q+ stal ocynkowana lub nierdzewna

Ruszt Drain® Multiline w podłużne pręty wykonany ze stali nierdzewnej lub ocynkowanej o długościach 100 cm lub 50 cm w klasie obciążenia B125. Numer katalogowy 132552. — W podłużne pręty Heelsafe stal nierdzewna

Ruszt Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o klasie obciążenia B125 dostępny w długościach 50 cm i 100 cm. Numer katalogowy 132551. — W podłużne mostki z profili U-kształtnych stal ocynk. lub nierdzewna

Ruszt wykonany ze stali nierdzewnej lub ocynkowanej o dwóch długościach 50 cm i 100 cm. — Prętowy poprzeczny stal ocynkowana lub nierdzewna

Ruszt wykonany z żeliwa w kolorze czarnym o długości 50 cm. Dostępny w czterech klasach obciążenia od B125 do E600. Numer katalogowy 12676. — W poprzeczne mostki żeliwo sferoidalne (również z powłoką KTL)

Ruszt Multiline wykonany z tworzywa w kolorze czarnym dostępny w długości 50 cm. Dostępny w klasie obciążenia B125 i C250. Posiada socjalną strukturę Microgrip dzięki której jest antypoślizgowy. Numer katalogowy 132710 — Tworzywowy czarny antypoślizgowy (Microgrip)

Ruszt wykonany z tworzywa w kolorze szarym o długości 50 cm dostępny w klasie obciążenia B125. Numer katalogowy 132267. — Tworzywowy szary

Ruszt Multiline w podłużne mostki wykonany z żeliwa sferoidalnego w kolorze czarnym dostępny z powłoką KTL o długości 50 cm. Numer katalogowy 12673 — W podłużne mostki żeliwo sferoidalne (również z powłoką KTL)

Ruszt Multiline wzór Home wykonany z żeliwa, posiada powłokę KTL o długości 50 cm. Numer katalogowy 132103. — Wzór Home żeliwo sferoidalne powłoka KTL

Ruszy Multiline wykonany z żeliwa, wzór Dots o długości 50 cm w klasie obciążenia C250. Numer katalogowy 132105. — Wzór Dots żeliwo sferoidalne powłoka KTL

Ruszt Multiline wzór Leaf wykonany z żeliwa w powłoce KTL o długości 50 cm w klasie obciążenia C250. Numer katalogowy 132097. — Wzór Leaf żeliwo sferoidalne powłoka KTL

Ruszy Multiline we wzorze Nature wykonany z żeliwa w powłoce KTL o długości 50 cm posiadający powłokę KTL. Numer katalogowy 132096. — Wzór Nature żeliwo sferoidalne powłoka KTL

Ruszt w poprzeczne mostki wykonany z żeliwa z podświetleniem LED w klasie D400 o długości 50 cm. Numer katalogowy 49505. — W poprzeczne mostki z podświetl. punkt. LED żeliwo sferoidalne

Pokrywa płytowa wykonana z żeliwa w klasie obciążenia E600 o długości 50 cm. Dostępne w powłoce KTL. Numer katalogowy 12672. — Pokrywa płytowa żeliwo sferoidalne

Nr katalogowy	Nazwa Produktu	DWG	PDF
3003499	ACO Multiline NX Seal in V100S koryto kr.ocynk. Typ 0.0 dł.100cm h=157mm, NEXITE	DWG	PDF
3003510	ACO Multiline NX Seal in V100S koryto kr.ocynk. Typ 5.0 dł.100cm h=182mm, NEXITE	DWG	PDF
3003511	ACO Multiline NX Seal in V100S koryto kr.ocynk. Typ 10.0 dł.100cm h=207 mm, NEXITE	DWG	PDF
3006473	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 1 dł. 100cm h=157/162mm, NEXITE	DWG	PDF
3006474	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 2 dł. 100cm h=162/167mm, NEXITE	DWG	PDF
3006475	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 3 dł. 100cm h=167/172mm, NEXITE	DWG	PDF
3006476	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 4 dł. 100cm h=172/177mm, NEXITE	DWG	PDF
3006477	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 5 dł. 100cm h=177/182mm, NEXITE	DWG	PDF
3006478	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 6 dł. 100cm h=182/187mm, NEXITE	DWG	PDF
3006479	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk.,Typ 7 dł. 100cm h=187/192mm, NEXITE	DWG	PDF
3006480	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 8 dł. 100cm h=192/197mm, NEXITE	DWG	PDF
3006481	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 9 dł. 100cm h=197/202mm, NEXITE	DWG	PDF
3006482	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 10 dł. 100cm h=202/207mm, NEXITE	DWG	PDF
3008241	ACO Multiline NX Seal in V100S koryto kr.ocynk. Ø110 w dnie Typ 0.0.2 dł. 100cm h=160mm NEXITE	DWG	PDF
3008272	ACO Multiline NX Seal in V100S skrzynka odpływ. kr.ocynk. z uszcz. Ø110mm dł. 50cm h=46,0cm, NEXITE	DWG	PDF
3008363	ACO Multiline NX Seal in V100S koryto kr.ocynk. Ø110 w dnie Typ 5.0.2 dł.100cm h=185mm, NEXITE	DWG	PDF
3008364	ACO Multiline NX Seal in V100S koryto kr.ocynk. Ø110 w dnie Typ 10.0.2 dł. 100cm h=210mm, NEXITE	DWG	PDF

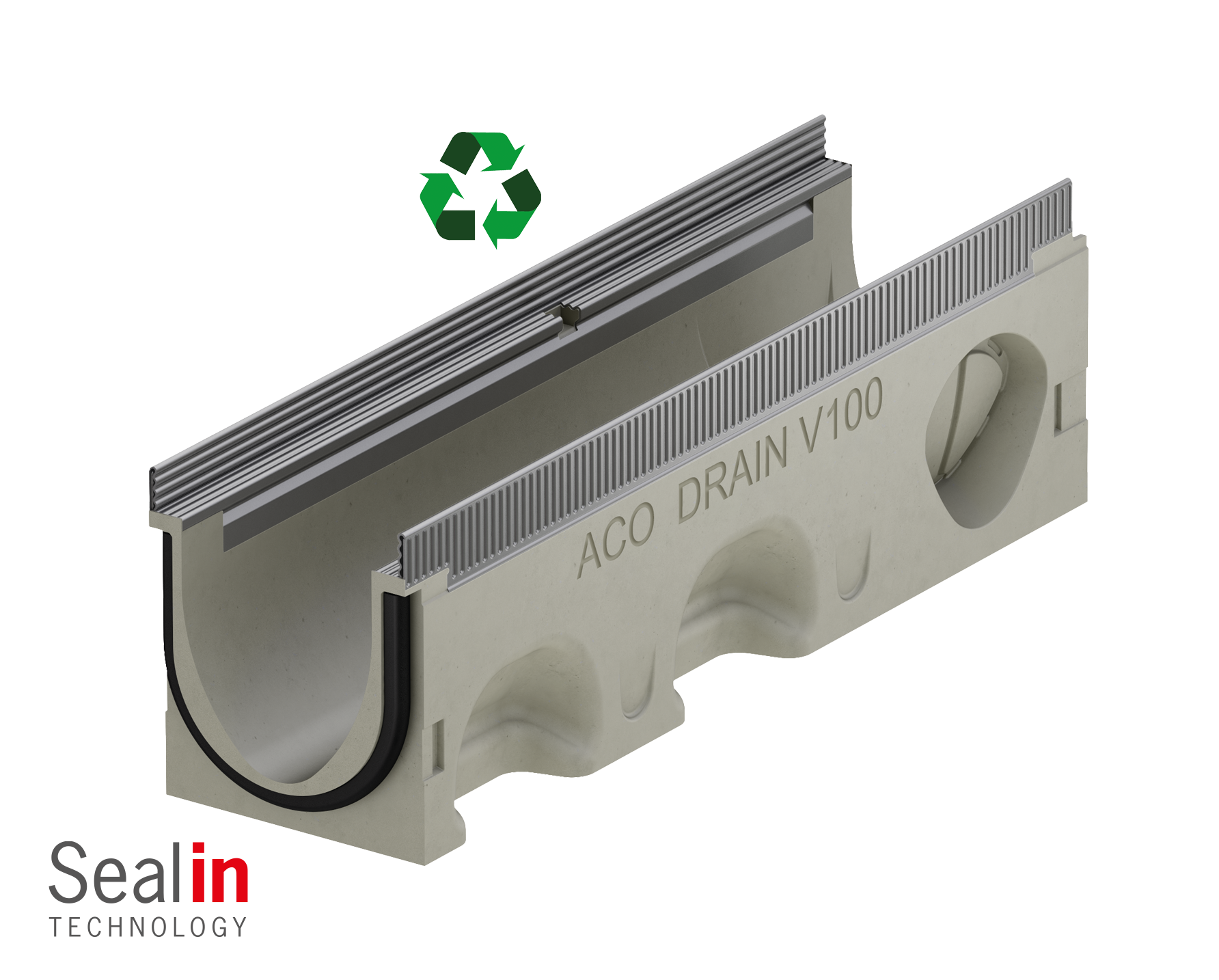

3008520	ACO Multiline NX Seal in V100S koryto kr.ocynk. z wyżł. z boku do wyb.Typ 0.1 dł.50cm h=157mm NEXITE	DWG	PDF
3008521	ACO Multiline NX Seal in V100S koryto kr.ocynk. z wyżł. z boku do wyb.Typ 5.1 dł.50cm h=182mm NEXITE	DWG	PDF
3008522	ACO Multiline NX Seal in V100S koryto kr.ocynk. z wyżł. z boku do wyb. Typ 10.1 dł.50cm h207mm NEXITE	DWG	PDF
3009937	ACO Multiline NX Seal in V100S skrzynka odpływ. kr.ocynk. z uszcz. Ø160mm dł. 50cm h=46,0cm, NEXITE	DWG	PDF
3010165	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Typ 0.0 dł. 100cm h=157mm, NEXITE	DWG	PDF
3010166	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Typ 5.0 dł. 100cm h=182mm, NEXITE	DWG	PDF
3010167	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Typ 10.0 dł. 100cm h=207 mm, NEXITE	DWG	PDF
3010169	ACO Multiline NX Seal in V100K skrzynka odpływ. kr. tworz. z uszcz Ø110mm dł. 50cm h=46cm, NEXITE	DWG	PDF
3010190	ACO Multiline NX Seal in V100K koryto spadk. kr. tworzyw. Typ 1 dł. 100cm h=157/162mm, NEXITE	DWG	PDF
3010191	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 2 dł. 100cm h=162/167mm, NEXITE	DWG	PDF
3010192	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 3 dł. 100cm h=167/172mm, NEXITE	DWG	PDF
3010193	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 4 dł. 100cm h=172/177mm, NEXITE	DWG	PDF
3010194	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 5 dł. 100cm h=177/182mm, NEXITE	DWG	PDF
3010195	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 6 dł. 100cm h=182/187mm, NEXITE	DWG	PDF
3010196	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 7 dł. 100cm h=187/192mm, NEXITE	DWG	PDF
3010197	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 8 dł. 100cm h=192/197mm, NEXITE	DWG	PDF
3010198	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 9 dł. 100cm h=197/202mm, NEXITE	DWG	PDF
3010199	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 10 dł. 100cm h=202/207mm, NEXITE	DWG	PDF
3010200	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Ø110 w dnie Typ 0.0.2 dł. 100cm h=160mm NEXITE	DWG	PDF
3010201	ACO Multiline NX Seal in V100K skrzynka odpływ. kr. tworz. z uszcz. Ø160mm dł. 50cm h=46,0cm, NEXITE	DWG	PDF
3010202	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Ø110 w dnie Typ 5.0.2 dł.100cm h=185mm, NEXITE	DWG	PDF
3010203	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Ø110 w dnie Typ 10.0.2 dł. 100cm h=210mm, NEXITE	DWG	PDF
3010205	ACO Multiline NX Seal in V100K koryto kr.tworz. z wyżł. z boku do wyb. Typ 0.1 dł.50cm h157mm NEXITE	DWG	PDF
3010206	ACO Multiline NX Seal in V100K koryto kr. tworz. z wyżł. z boku do wyb. Typ 5.1 dł.50cm h182mm NEXITE	DWG	PDF
3010207	ACO Multiline NX Seal in V100K koryto kr.tworz. z wyżł. z boku do wyb. Typ10.1 dł.50cm h207 mm NEXITE	DWG	PDF
3010213	ACO Multiline NX Seal in V100G koryto kr. żeliwna Typ 0.0 dł.100cm h=157mm, NEXITE	DWG	PDF
3010214	ACO Multiline NX Seal in V100G koryto kr. żeliwna Typ 5.0 dł. 100cm h=182mm, NEXITE	DWG	PDF
3010215	ACO Multiline NX Seal in V100G koryto kr. żeliwna Typ 10.0 dł. 100cm h=207 mm, NEXITE	DWG	PDF
3010217	ACO Multiline NX Seal in V100G skrzynka odpływ. kr. żeliwna z uszcz. Ø110mm dł. 50cm h=46cm, NEXITE	DWG	PDF
3010218	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 1 dł. 100cm h=157/162mm, NEXITE	DWG	PDF
3010219	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 2 dł. 100cm h=162/167mm, NEXITE	DWG	PDF
3010220	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 3 dł. 100cm h=167/172mm, NEXITE	DWG	PDF
3010221	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 4 dł. 100cm h=172/177mm, NEXITE	DWG	PDF
3010222	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 5 dł. 100cm h=177/182mm, NEXITE	DWG	PDF
3010223	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 6 dł. 100cm h=182/187mm, NEXITE	DWG	PDF
3010224	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 7 dł. 100cm h=187/192mm, NEXITE	DWG	PDF
3010225	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 8 dł. 100cm h=192/197mm, NEXITE	DWG	PDF
3010226	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 9 dł. 100cm h=197/202mm, NEXITE	DWG	PDF
3010227	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna,Typ 10 dł. 100cm h=202/207mm, NEXITE	DWG	PDF
3010228	ACO Multiline NX Seal in V100G koryto kr. żeliwna Ø110 w dnie Typ 0.0.2 dł. 100cm h=160mm NEXITE	DWG	PDF
3010229	ACO Multiline NX Seal in V100G skrzynka odpływ. kr. żeliwna z uszcz. Ø160mm dł. 50cm h=46cm, NEXITE	DWG	PDF
3010230	ACO Multiline NX Seal in V100G koryto kr. żeliwna Ø110 w dnie Typ 5.0.2 dł.100cm h=185mm, NEXITE	DWG	PDF
3010231	ACO Multiline NX Seal in V100G koryto kr. żeliwna Ø110 w dnie Typ 10.0.2 dł. 100cm h=210mm, NEXITE	DWG	PDF
3010233	ACO Multiline NX Seal in V100G koryto kr. żel. z wyżł. z boku do wyb. Typ 0.1 dł.50cm h=157mm NEXITE	DWG	PDF
3010234	ACO Multiline NX Seal in V100G koryto kr. żel. z wyżł. z boku do wyb. Typ 5.1 dł. 50cm h182mm NEXITE	DWG	PDF
3010235	ACO Multiline NX Seal in V100G kor. kr. żel. z wyżł. z boku do wyb. Typ 10.1 dł. 50cm h=207mm NEXITE	DWG	PDF

Nr katalogowy	Nazwa Produktu	DWG	PDF
3012092	ACO Multiline NX Seal in V150S koryto kr.ocynk. Typ 0.0 dł.100cm h=212mm	DWG	PDF
3012093	ACO Multiline NX Seal in V150S koryto kr.ocynk. Typ 5.0 dł.100 cm h=237 mm	DWG	PDF
3012096	ACO Multiline NX Seal in V150S koryto kr.ocynk. Typ 10.0 dł.100 cm, h=262 mm	DWG	PDF
3012098	ACO Multiline NX Seal in V150S koryto kr.ocynk. Ø160 w dnie Typ 0.0.2 dł. 100cm h=220mm	DWG	PDF
3012099	ACO Multiline NX Seal in V150S koryto kr.ocynk. Ø160 w dnie Typ 5.0.2 dł. 100cm h=245mm	DWG	PDF
3012100	ACO Multiline NX Seal in V150S koryto kr.ocynk. Ø160 w dnie Typ 10.0.2 dł. 100cm h=270mm	DWG	PDF
3012102	ACO Multiline NX Seal in V150S koryto kr.ocynk. z wyżł. z boku do wyb. Typ 0.1 dł.50cm h=212mm	DWG	PDF
3012103	ACO Multiline NX Seal in V150S koryto kr.ocynk. z wyżł. z boku do wyb. Typ 5.1 dł.50cm h=237mm	DWG	PDF
3012104	ACO Multiline NX Seal in V150S koryto kr.ocynk. z wyżł. z boku do wyb. Typ 10.1 dł.50cm, h=270mm	DWG	PDF
3012119	ACO Multiline NX Seal in V150S skrzynka odpływ. typ 0 kr. stal ocynk. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012120	ACO Multiline NX Seal in V150S skrzynka odpływ. typ 5 kr. stal ocynk. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012121	ACO Multiline NX Seal in V150S skrzynka odpływ. typ10 kr. stal ocynk. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012361	ACO Multiline NX Seal in V150G koryto kr. żeliwna Typ 0.0 dł. 100cm h=212mm	DWG	PDF
3012362	ACO Multiline NX Seal in V150G koryto kr. żeliwna. Typ 5.0 dł. 100cm h=237mm	DWG	PDF
3012363	ACO Multiline NX Seal in V150G koryto kr. żeliwna. Typ 10.0 dł. 100cm h=262 mm	DWG	PDF
3012365	ACO Multiline NX Seal in V150G koryto kr. żeliwna Ø160 w dnie Typ 0.0.2 dł. 100cm h=220mm	DWG	PDF
3012366	ACO Multiline NX Seal in V150G koryto kr. żeliwna, Ø160 w dnie Typ 5.0.2 dł. 100cm h=245mm	DWG	PDF
3012367	ACO Multiline NX Seal in V150G koryto kr. żeliwna, Ø160 w dnie Typ 10.0.2 dł. 100cm h=270mm	DWG	PDF
3012369	ACO Multiline NX Seal in V150G koryto kr. żeliwna, z wyżł. z boku do wyb. Typ 0.1 dł.50cm h212mm	DWG	PDF
3012370	ACO Multiline NX Seal in V150G koryto kr. żeliwna, z wyżł. z boku do wyb. Typ 5.1 dł.50cm h237mm	DWG	PDF
3012371	ACO Multiline NX Seal in V150G koryto kr. żeliwna, z wyżł. z boku do wyb. Typ 10.1 dł.50cm h270mm,	DWG	PDF
3012383	ACO Multiline NX Seal in V150G skrzynka odpływ. typ 0 kr. żeliw. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012384	ACO Multiline NX Seal in V150G skrzynka odpływ. typ 5 kr. żeliw. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012385	ACO Multiline NX Seal in V150G skrzynka odpływ. typ10 kr. żeliw. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012387	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Typ 0.0 dł. 100cm h=212mm	DWG	PDF
3012388	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Typ 5.0 dł. 100cm h=237mm	DWG	PDF
3012389	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Typ 10.0 dł. 100cm h=262mm	DWG	PDF
3012391	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Ø160 w dnie Typ 0.0.2 dł. 100cm h=220mm	DWG	PDF
3012392	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Ø160 w dnie Typ 5.0.2 dł. 100cm h=245mm	DWG	PDF
3012393	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Ø160 w dnie Typ 10.0.2 dł. 100cm h=270mm	DWG	PDF
3012395	ACO Multiline NX Seal in V150K koryto kr.tworz. z wyżł. z boku do wyb. Typ 0.1 dł.50cm h212mm	DWG	PDF
3012396	ACO Multiline NX Seal in V150K koryto kr.tworz. z wyżł. z boku do wyb. Typ 5.1 dł.50cm h=237mm	DWG	PDF
3012397	ACO Multiline NX Seal in V150K koryto kr.tworz. z wyżł. z boku do wyb. Typ 10.1 dł.50cm h=262mm	DWG	PDF
3012409	ACO Multiline NX Seal in V150K skrzynka odpływ. typ 0, kr. tworz. z uszcz. Ø160mm dł. 50cm h=66cm	DWG	PDF
3012410	ACO Multiline NX Seal in V150K skrzynka odpływ. typ 5, kr. tworz. z uszcz. Ø160mm dł. 50cm h=66cm	DWG	PDF
3012411	ACO Multiline NX Seal in V150K skrzynka odpływ. typ 10, kr. tworz. z uszcz. Ø160mm dł. 50cm h=66cm	DWG	PDF

Rodzaj zabudowy	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia betonowa klasa A-D	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia bitumiczna klasa A-C	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia bitumiczna klasa D z kostką lub opornikiem	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia bitumiczna klasa D	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia brukowa klasa A-C	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia brukowa klasa D	DWG	PDF

Instrukcja montażu kanałów ACO Mutliline NX

ACO Drain® Multiline NX - Deklaracja właściwości użytkowych

pdf

Podczas instalacji nałożyć specjalny silikon ACO na zintegrowaną uszczelkę EPDM, aby utworzyć wodoszczelne połączenie

Smar silikonowy ACO do uszczelnienia

1. Montaż ścianki czołowej na skrzynce odpływowej (NW 100)

Ścianka czołowa skrzynki odpływowej jest elementem dostarczanym wraz ze skrzynką. Jeśli jedna ze stron skrzynki odpływowej nie jest podłączona do kanału, musi być zamknięta ścianką.

dopchnąć do samej góry
nacisnąć i zatrzasnąć

2. Podłączenie kanału do skrzynki odpływowej (NW 100)

Adapter przyłączeniowy jest elementem dostarczanym
wraz ze skrzynką. W przypadku NW 150/200 nie trzeba stosować adapterów

Skrócić adapter przyłączeniowy w zależności od typu podłączanego kanału

dopchnąć do samej góry
nacisnąć i zatrzasnąć

3. Wykonanie elementów łączących

W przypadku niestandardowych długości konstrukcji, korpusy kanałów można przycinać na wymiar za pomocą diamentowej tarczy tnącej. Przycięte elementy łączy się na stałe klejem poliestrowym. To samo dotyczy adaptera do zmiany kierunku przepływu.

4. Sposób przygotowania połączenia kątowego

Na elemencie półmetrowym wywiercić wstępnie otwór boczny i wybić go młotkiem i dłutem. Następnie sklej kanał i adapter.

5. Wielofunkcyjna ścianka czołowa

Zakładana na początek i koniec kanału. Przekręć ściankę o 180 stopni w celu dokładnego dopasowania po stronie wlotu i wylotu.

zatrzasnąć w zagłębieniu
dla wszystkich wysokości

Ciesz się pełną swobodą projektowania z wielu rusztów w różnych wzorach, kolorach i materiałach - żeliwo, materiały kompozytowe, stal nierdzewna lub stal ocynkowana. Innowacyjna technologia produkcji ACO umożliwia realizację różnych wizji bogatych w pomysły i indywidualne rozwiązania. Architekci mając szeroki wybór rusztów do kanałów odwadniających, dzięki czemu można stworzyć niepowtarzalny efekt, podkreślający charakter całego projektu. Jednocześnie gwarantujemy optymalny drenaż i stabilność odwodnienia.

Nr katalogowy	Nazwa Produktu	DWG	PDF
3003499	ACO Multiline NX Seal in V100S koryto kr.ocynk. Typ 0.0 dł.100cm h=157mm, NEXITE	DWG	PDF
3003510	ACO Multiline NX Seal in V100S koryto kr.ocynk. Typ 5.0 dł.100cm h=182mm, NEXITE	DWG	PDF
3003511	ACO Multiline NX Seal in V100S koryto kr.ocynk. Typ 10.0 dł.100cm h=207 mm, NEXITE	DWG	PDF
3006473	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 1 dł. 100cm h=157/162mm, NEXITE	DWG	PDF
3006474	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 2 dł. 100cm h=162/167mm, NEXITE	DWG	PDF
3006475	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 3 dł. 100cm h=167/172mm, NEXITE	DWG	PDF
3006476	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 4 dł. 100cm h=172/177mm, NEXITE	DWG	PDF
3006477	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 5 dł. 100cm h=177/182mm, NEXITE	DWG	PDF
3006478	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 6 dł. 100cm h=182/187mm, NEXITE	DWG	PDF
3006479	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk.,Typ 7 dł. 100cm h=187/192mm, NEXITE	DWG	PDF
3006480	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 8 dł. 100cm h=192/197mm, NEXITE	DWG	PDF
3006481	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 9 dł. 100cm h=197/202mm, NEXITE	DWG	PDF
3006482	ACO Multiline NX Seal in V100S koryto spadk. kr.ocynk. Typ 10 dł. 100cm h=202/207mm, NEXITE	DWG	PDF
3008241	ACO Multiline NX Seal in V100S koryto kr.ocynk. Ø110 w dnie Typ 0.0.2 dł. 100cm h=160mm NEXITE	DWG	PDF
3008272	ACO Multiline NX Seal in V100S skrzynka odpływ. kr.ocynk. z uszcz. Ø110mm dł. 50cm h=46,0cm, NEXITE	DWG	PDF
3008363	ACO Multiline NX Seal in V100S koryto kr.ocynk. Ø110 w dnie Typ 5.0.2 dł.100cm h=185mm, NEXITE	DWG	PDF
3008364	ACO Multiline NX Seal in V100S koryto kr.ocynk. Ø110 w dnie Typ 10.0.2 dł. 100cm h=210mm, NEXITE	DWG	PDF
3008520	ACO Multiline NX Seal in V100S koryto kr.ocynk. z wyżł. z boku do wyb.Typ 0.1 dł.50cm h=157mm NEXITE	DWG	PDF
3008521	ACO Multiline NX Seal in V100S koryto kr.ocynk. z wyżł. z boku do wyb.Typ 5.1 dł.50cm h=182mm NEXITE	DWG	PDF
3008522	ACO Multiline NX Seal in V100S koryto kr.ocynk. z wyżł. z boku do wyb. Typ 10.1 dł.50cm h207mm NEXITE	DWG	PDF
3009937	ACO Multiline NX Seal in V100S skrzynka odpływ. kr.ocynk. z uszcz. Ø160mm dł. 50cm h=46,0cm, NEXITE	DWG	PDF
3010165	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Typ 0.0 dł. 100cm h=157mm, NEXITE	DWG	PDF
3010166	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Typ 5.0 dł. 100cm h=182mm, NEXITE	DWG	PDF
3010167	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Typ 10.0 dł. 100cm h=207 mm, NEXITE	DWG	PDF
3010169	ACO Multiline NX Seal in V100K skrzynka odpływ. kr. tworz. z uszcz Ø110mm dł. 50cm h=46cm, NEXITE	DWG	PDF
3010190	ACO Multiline NX Seal in V100K koryto spadk. kr. tworzyw. Typ 1 dł. 100cm h=157/162mm, NEXITE	DWG	PDF
3010191	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 2 dł. 100cm h=162/167mm, NEXITE	DWG	PDF
3010192	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 3 dł. 100cm h=167/172mm, NEXITE	DWG	PDF
3010193	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 4 dł. 100cm h=172/177mm, NEXITE	DWG	PDF
3010194	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 5 dł. 100cm h=177/182mm, NEXITE	DWG	PDF
3010195	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 6 dł. 100cm h=182/187mm, NEXITE	DWG	PDF
3010196	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 7 dł. 100cm h=187/192mm, NEXITE	DWG	PDF
3010197	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 8 dł. 100cm h=192/197mm, NEXITE	DWG	PDF
3010198	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 9 dł. 100cm h=197/202mm, NEXITE	DWG	PDF
3010199	ACO Multiline NX Seal in V100K koryto spadk kr. tworzyw. Typ 10 dł. 100cm h=202/207mm, NEXITE	DWG	PDF
3010200	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Ø110 w dnie Typ 0.0.2 dł. 100cm h=160mm NEXITE	DWG	PDF
3010201	ACO Multiline NX Seal in V100K skrzynka odpływ. kr. tworz. z uszcz. Ø160mm dł. 50cm h=46,0cm, NEXITE	DWG	PDF
3010202	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Ø110 w dnie Typ 5.0.2 dł.100cm h=185mm, NEXITE	DWG	PDF
3010203	ACO Multiline NX Seal in V100K koryto kr. tworzyw. Ø110 w dnie Typ 10.0.2 dł. 100cm h=210mm, NEXITE	DWG	PDF
3010205	ACO Multiline NX Seal in V100K koryto kr.tworz. z wyżł. z boku do wyb. Typ 0.1 dł.50cm h157mm NEXITE	DWG	PDF
3010206	ACO Multiline NX Seal in V100K koryto kr. tworz. z wyżł. z boku do wyb. Typ 5.1 dł.50cm h182mm NEXITE	DWG	PDF
3010207	ACO Multiline NX Seal in V100K koryto kr.tworz. z wyżł. z boku do wyb. Typ10.1 dł.50cm h207 mm NEXITE	DWG	PDF
3010213	ACO Multiline NX Seal in V100G koryto kr. żeliwna Typ 0.0 dł.100cm h=157mm, NEXITE	DWG	PDF
3010214	ACO Multiline NX Seal in V100G koryto kr. żeliwna Typ 5.0 dł. 100cm h=182mm, NEXITE	DWG	PDF
3010215	ACO Multiline NX Seal in V100G koryto kr. żeliwna Typ 10.0 dł. 100cm h=207 mm, NEXITE	DWG	PDF
3010217	ACO Multiline NX Seal in V100G skrzynka odpływ. kr. żeliwna z uszcz. Ø110mm dł. 50cm h=46cm, NEXITE	DWG	PDF
3010218	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 1 dł. 100cm h=157/162mm, NEXITE	DWG	PDF
3010219	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 2 dł. 100cm h=162/167mm, NEXITE	DWG	PDF
3010220	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 3 dł. 100cm h=167/172mm, NEXITE	DWG	PDF
3010221	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 4 dł. 100cm h=172/177mm, NEXITE	DWG	PDF
3010222	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 5 dł. 100cm h=177/182mm, NEXITE	DWG	PDF
3010223	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 6 dł. 100cm h=182/187mm, NEXITE	DWG	PDF
3010224	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 7 dł. 100cm h=187/192mm, NEXITE	DWG	PDF
3010225	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 8 dł. 100cm h=192/197mm, NEXITE	DWG	PDF
3010226	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna Typ 9 dł. 100cm h=197/202mm, NEXITE	DWG	PDF
3010227	ACO Multiline NX Seal in V100G koryto spadk kr. żeliwna,Typ 10 dł. 100cm h=202/207mm, NEXITE	DWG	PDF
3010228	ACO Multiline NX Seal in V100G koryto kr. żeliwna Ø110 w dnie Typ 0.0.2 dł. 100cm h=160mm NEXITE	DWG	PDF
3010229	ACO Multiline NX Seal in V100G skrzynka odpływ. kr. żeliwna z uszcz. Ø160mm dł. 50cm h=46cm, NEXITE	DWG	PDF
3010230	ACO Multiline NX Seal in V100G koryto kr. żeliwna Ø110 w dnie Typ 5.0.2 dł.100cm h=185mm, NEXITE	DWG	PDF
3010231	ACO Multiline NX Seal in V100G koryto kr. żeliwna Ø110 w dnie Typ 10.0.2 dł. 100cm h=210mm, NEXITE	DWG	PDF
3010233	ACO Multiline NX Seal in V100G koryto kr. żel. z wyżł. z boku do wyb. Typ 0.1 dł.50cm h=157mm NEXITE	DWG	PDF
3010234	ACO Multiline NX Seal in V100G koryto kr. żel. z wyżł. z boku do wyb. Typ 5.1 dł. 50cm h182mm NEXITE	DWG	PDF
3010235	ACO Multiline NX Seal in V100G kor. kr. żel. z wyżł. z boku do wyb. Typ 10.1 dł. 50cm h=207mm NEXITE	DWG	PDF

Nr katalogowy	Nazwa Produktu	DWG	PDF
3012092	ACO Multiline NX Seal in V150S koryto kr.ocynk. Typ 0.0 dł.100cm h=212mm	DWG	PDF
3012093	ACO Multiline NX Seal in V150S koryto kr.ocynk. Typ 5.0 dł.100 cm h=237 mm	DWG	PDF
3012096	ACO Multiline NX Seal in V150S koryto kr.ocynk. Typ 10.0 dł.100 cm, h=262 mm	DWG	PDF
3012098	ACO Multiline NX Seal in V150S koryto kr.ocynk. Ø160 w dnie Typ 0.0.2 dł. 100cm h=220mm	DWG	PDF
3012099	ACO Multiline NX Seal in V150S koryto kr.ocynk. Ø160 w dnie Typ 5.0.2 dł. 100cm h=245mm	DWG	PDF
3012100	ACO Multiline NX Seal in V150S koryto kr.ocynk. Ø160 w dnie Typ 10.0.2 dł. 100cm h=270mm	DWG	PDF
3012102	ACO Multiline NX Seal in V150S koryto kr.ocynk. z wyżł. z boku do wyb. Typ 0.1 dł.50cm h=212mm	DWG	PDF
3012103	ACO Multiline NX Seal in V150S koryto kr.ocynk. z wyżł. z boku do wyb. Typ 5.1 dł.50cm h=237mm	DWG	PDF
3012104	ACO Multiline NX Seal in V150S koryto kr.ocynk. z wyżł. z boku do wyb. Typ 10.1 dł.50cm, h=270mm	DWG	PDF
3012119	ACO Multiline NX Seal in V150S skrzynka odpływ. typ 0 kr. stal ocynk. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012120	ACO Multiline NX Seal in V150S skrzynka odpływ. typ 5 kr. stal ocynk. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012121	ACO Multiline NX Seal in V150S skrzynka odpływ. typ10 kr. stal ocynk. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012361	ACO Multiline NX Seal in V150G koryto kr. żeliwna Typ 0.0 dł. 100cm h=212mm	DWG	PDF
3012362	ACO Multiline NX Seal in V150G koryto kr. żeliwna. Typ 5.0 dł. 100cm h=237mm	DWG	PDF
3012363	ACO Multiline NX Seal in V150G koryto kr. żeliwna. Typ 10.0 dł. 100cm h=262 mm	DWG	PDF
3012365	ACO Multiline NX Seal in V150G koryto kr. żeliwna Ø160 w dnie Typ 0.0.2 dł. 100cm h=220mm	DWG	PDF
3012366	ACO Multiline NX Seal in V150G koryto kr. żeliwna, Ø160 w dnie Typ 5.0.2 dł. 100cm h=245mm	DWG	PDF
3012367	ACO Multiline NX Seal in V150G koryto kr. żeliwna, Ø160 w dnie Typ 10.0.2 dł. 100cm h=270mm	DWG	PDF
3012369	ACO Multiline NX Seal in V150G koryto kr. żeliwna, z wyżł. z boku do wyb. Typ 0.1 dł.50cm h212mm	DWG	PDF
3012370	ACO Multiline NX Seal in V150G koryto kr. żeliwna, z wyżł. z boku do wyb. Typ 5.1 dł.50cm h237mm	DWG	PDF
3012371	ACO Multiline NX Seal in V150G koryto kr. żeliwna, z wyżł. z boku do wyb. Typ 10.1 dł.50cm h270mm,	DWG	PDF
3012383	ACO Multiline NX Seal in V150G skrzynka odpływ. typ 0 kr. żeliw. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012384	ACO Multiline NX Seal in V150G skrzynka odpływ. typ 5 kr. żeliw. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012385	ACO Multiline NX Seal in V150G skrzynka odpływ. typ10 kr. żeliw. z uszcz. Ø160mm dł.50cm h=66cm	DWG	PDF
3012387	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Typ 0.0 dł. 100cm h=212mm	DWG	PDF
3012388	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Typ 5.0 dł. 100cm h=237mm	DWG	PDF
3012389	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Typ 10.0 dł. 100cm h=262mm	DWG	PDF
3012391	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Ø160 w dnie Typ 0.0.2 dł. 100cm h=220mm	DWG	PDF
3012392	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Ø160 w dnie Typ 5.0.2 dł. 100cm h=245mm	DWG	PDF
3012393	ACO Multiline NX Seal in V150K koryto kr. tworzyw. Ø160 w dnie Typ 10.0.2 dł. 100cm h=270mm	DWG	PDF
3012395	ACO Multiline NX Seal in V150K koryto kr.tworz. z wyżł. z boku do wyb. Typ 0.1 dł.50cm h212mm	DWG	PDF
3012396	ACO Multiline NX Seal in V150K koryto kr.tworz. z wyżł. z boku do wyb. Typ 5.1 dł.50cm h=237mm	DWG	PDF
3012397	ACO Multiline NX Seal in V150K koryto kr.tworz. z wyżł. z boku do wyb. Typ 10.1 dł.50cm h=262mm	DWG	PDF
3012409	ACO Multiline NX Seal in V150K skrzynka odpływ. typ 0, kr. tworz. z uszcz. Ø160mm dł. 50cm h=66cm	DWG	PDF
3012410	ACO Multiline NX Seal in V150K skrzynka odpływ. typ 5, kr. tworz. z uszcz. Ø160mm dł. 50cm h=66cm	DWG	PDF
3012411	ACO Multiline NX Seal in V150K skrzynka odpływ. typ 10, kr. tworz. z uszcz. Ø160mm dł. 50cm h=66cm	DWG	PDF

Rodzaj zabudowy	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia betonowa klasa A-D	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia bitumiczna klasa A-C	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia bitumiczna klasa D z kostką lub opornikiem	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia bitumiczna klasa D	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia brukowa klasa A-C	DWG	PDF
Schemat zabudowy Multiline NX - nawierzchnia brukowa klasa D	DWG	PDF

Instrukcja montażu kanałów ACO Mutliline NX

ACO Drain® Multiline NX - Deklaracja właściwości użytkowych

pdf

Browser not supported

Rodzina ACO Drain® - rozwiązania materiałowe dla każdego projektu

polimerbeton

tworzywo sztuczne

NOWOŚĆ! - NEXITE® - materiał nowej generacji

NOWOŚĆ! NEXITE – materiał nowej generacji

ACO DRAIN® Multiline NX to przyszłość zrównoważonych systemów odwodnień!

Jednolity materiał krawędzi ochronnej oraz rusztu

Krawędź ochronna z tworzywa sztucznego

1. Montaż ścianki czołowej na skrzynce odpływowej (NW 100)

2. Podłączenie kanału do skrzynki odpływowej (NW 100)

3. Wykonanie elementów łączących

4. Sposób przygotowania połączenia kątowego

5. Wielofunkcyjna ścianka czołowa

Elementy systemu

1. Montaż ścianki czołowej na skrzynce odpływowej (NW 100)

2. Podłączenie kanału do skrzynki odpływowej (NW 100)

3. Wykonanie elementów łączących

4. Sposób przygotowania połączenia kątowego

5. Wielofunkcyjna ścianka czołowa

Ruszty

Wymiary

Informacje techniczne
