System ochrony płazów i małych zwierząt - ACO PRO
Systemy tuneli i ścianek naprowadzających dla płazów i małych zwierząt

Rozwój cywilizacji spowodował, iż wiele siedlisk płazów i małych zwierząt poprzecinanych jest drogami komunikacyjnymi

Sezonowe migracje pomiędzy środowiskiem lądowym a terenami składania skrzeku kończą się negatywnymi konsekwencjami dla płazów i bezpośrednio wpływają na zmniejszenie się ich populacji. Płazy i małe zwierzęta przemieszczają się wolno i mogą spędzać dość długi czas na pokonywanych drogach, co powoduje, iż wiele z nich ginie pod kołami pojazdów. Zwierzęta podejmujące masowe migracje pod koniec zimy, lub latem po burzach, są szczególnie narażone na wysokie ryzyko potrącenia przez samochody. W niektórych przypadkach może to doprowadzić nawet do wyginięcia ich całych lokalnych populacji.
Zwierzęta pojawiające się na drodze to także ryzyko dla kierowców, którzy dostrzegając je w ostatniej chwili, gwałtownie skręcają, by je ominąć lub ostro hamują.

Bezpieczeństwo publiczne oraz ochrona gatunków – to właśnie korzyści, jakie płyną z zastosowania stworzonych przez firmę ACO systemów ochrony płazów i małych zwierząt.

Systemy ochrony płazów i małych zwierząt ratują życie

Budowa takich systemów to bezpieczny i skuteczny środek zapewniający ochronę i przetrwanie gatunku. Spełnienie warunków bezpiecznych korytarzy dla zwierząt wymaga indywidualnie projektowanych rozwiązań budowlanych. Równie starannego zaplanowania wymaga dobór materiałów i rozwiązań konstrukcyjnych oraz proces budowy. Opracowywane produkty muszą nie tylko doskonale odpowiadać potrzebom i zachowaniom migracyjnym zwierząt, ale także spełniać wszelkie wymogi techniczne.
Planowanie, konsultacje, produkcja i monitorowanie systemu to podstawy opłacalnego, długotrwałego i skutecznego systemu ochrony zwierząt.

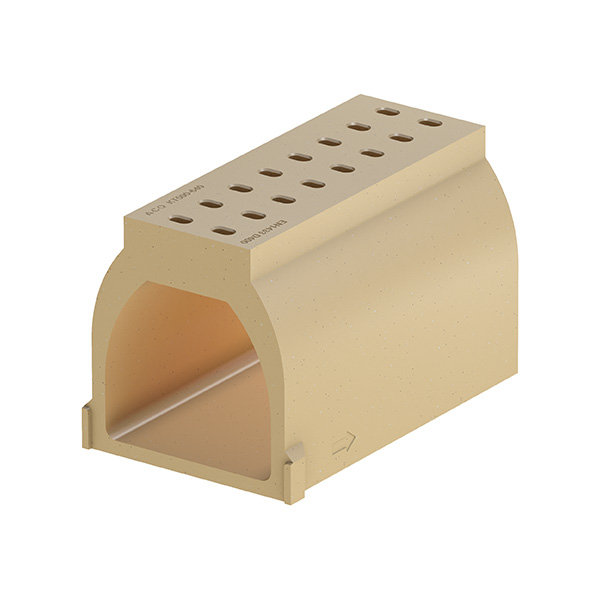

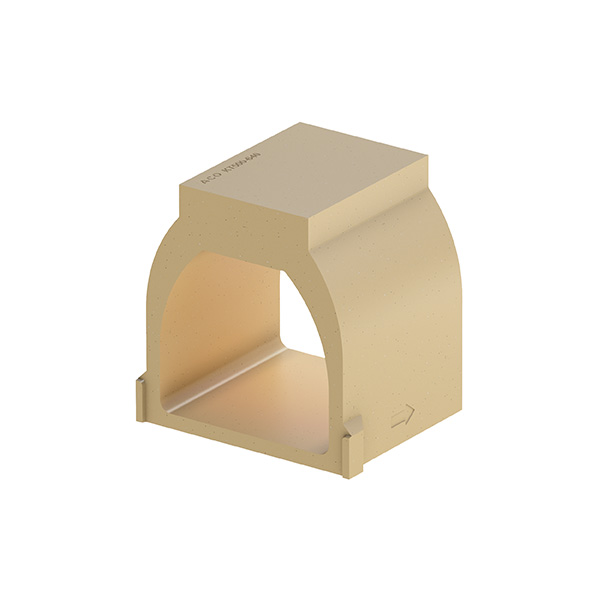

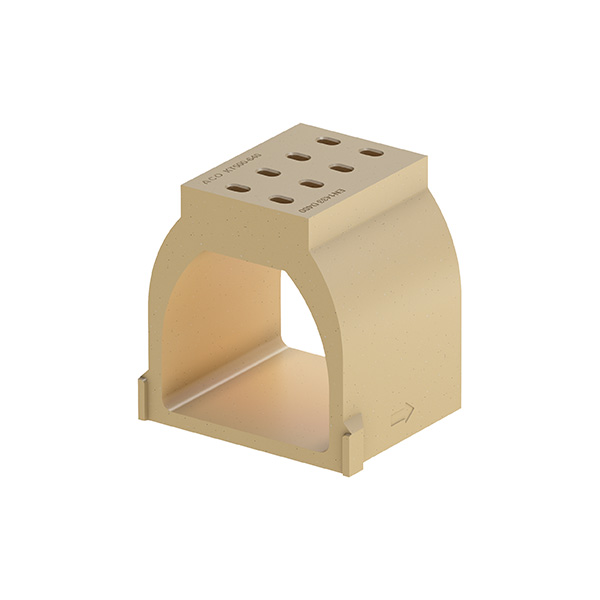

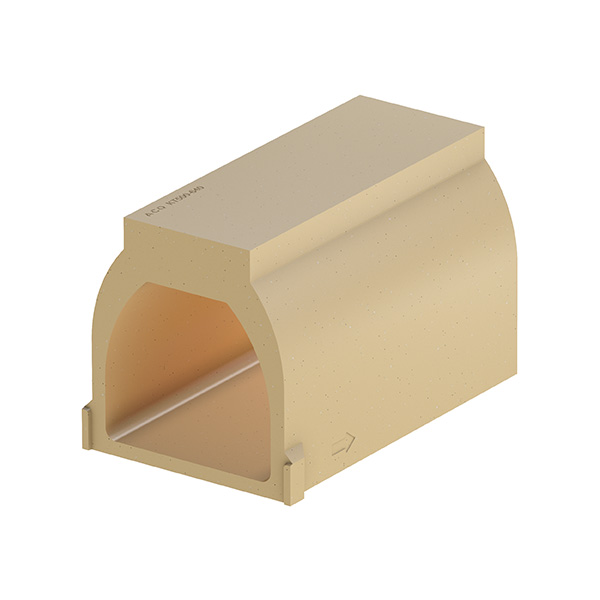

Tunel ACO PRO
z polimerbetonu z panelem wejściowym

Bezpieczne przejście dla zwierząt, zwłaszcza dla płazów, musi spełniać wiele różnych kryteriów:

  • jak najkrótsza długość tunelu
  • materiał nie może powodować wysuszania zwierząt,
  • temperatura w tunelu ma być zbliżona do temperatury otoczenia,
  • elementy tunelu nie powinny zawierać metalu (aby zapobiegać dezorientacji zwierząt).

Tunel ACO PRO KT 500 spełnia wszystkie te wymogi, ponieważ jest wykonany z polimerbetonu. System ten może być stosowany także w przypadku wysokiego poziomu wód gruntowych, ponieważ polimerbeton nie jest nasiąkliwy dla wody.

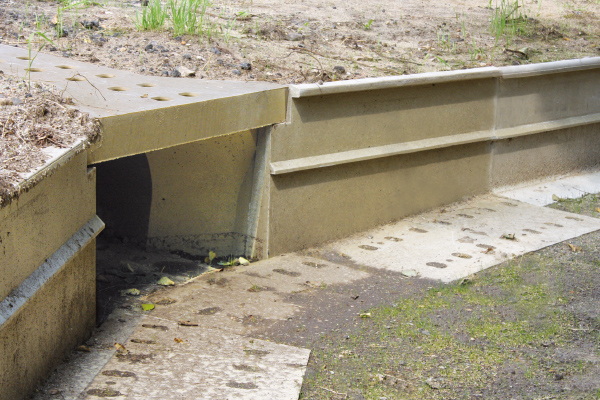

Ścianka naprowadzająca ACO PRO LEP 100
wykonana z polimerbetonu z elementem wejściowym

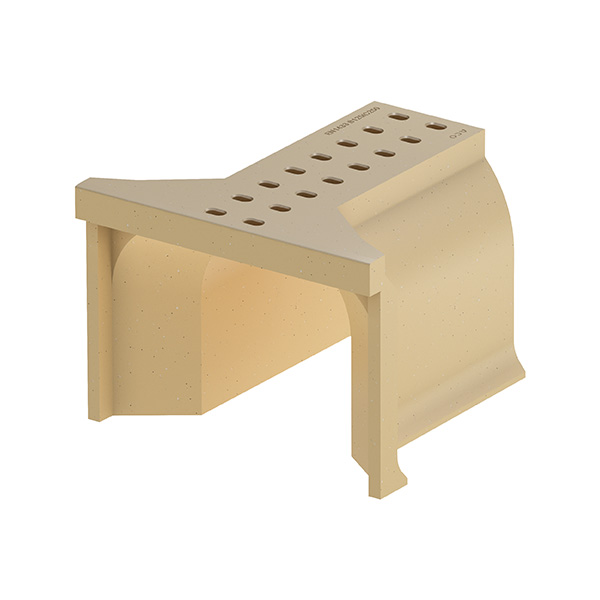

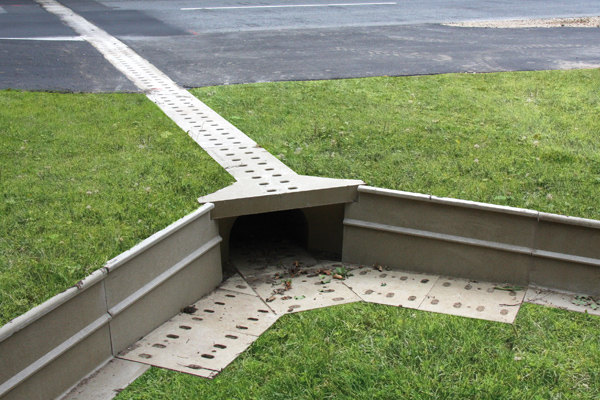

Strefa wejścia do tunelu, panel wejściowy ACO PRO wraz z sąsiadującymi elementami ścianki naprowadzającej. Wejście ma kształt stożka, który naprowadza zwierzęta do wnętrza tunelu. System ścianek kierujących ACO PRO LEP 100 wykonanych z polimerbetonu składa się z pięciu elementów, są to: standardowy, do łuków wewnętrznych i zewnętrznych, obniżony i podwyższony, (uwzględniające zmiany wysokości terenu). Elementy układa się ręcznie. Niemal wszystkie trasy przebiegu ogrodzenia można tworzyć bez konieczności cięcia elementów.

Ścianka naprowadzająca ACO PRO LEP 100 posiada podwójne zabezpieczenie w poziome uniemożliwiające zwierzętom wspinanie się na nią i zapobiegające przechodzeniu na drugą stronę. Wąskie pionowe szczeliny służą do przesiąkania/penetrowania wody między szczelinami obszaru z tyłu ogrodzenia, co skutecznie zapobiega nasycaniu nasypu i powoduje zwiększoną wytrzymałość systemu na obciążenia.


Płyta denna ACO KS
z polimerbetonu

Specjalne szczeliny w polimerbetonowych płytach służą zarówno do odwadniania jak i nawadniania. Prostym sposobem płyta KS ze szczelinami spełnia funkcję regulatora nadwyżki wody. Odcinek tunelu przykryty ziemią staje się w czasie suszy zbiornikiem z wodą. Woda może odparowywać tylko przez szczeliny odsłoniętej powierzchni. Płyty denne tunelu nie są powierzchnią parowania, ponieważ woda nie może przez nie przenikać. Jest to korzystne dla licznych płazów i małych zwierząt.



Regulacja bilansu wodnego

Płyta denna tunelu ACO kształtuje w połączeniu z dużymi elementami o przekroju prostokątnym lub okrągłym odporną na erozję powierzchnię komunikacyjną. Płyty ze szczelinami spełniają zadanie wymiany wilgoci pomiędzy stykającą się z podłożem częścią dolną a mającą dostęp do powietrza częścią górną.

Polimerbeton to idealna alternatywa dla oddychających skórą płazów ponieważ jest:

  • nienasiąkliwy - nie odbiera wilgoci ze skóry
  • gładki - płazy nie są narażone na zranienia w trakcie przemieszczania po jego nawierzchni
  • bez stalowego zbrojenia, które mogłyby zaburzyć orientację płazów w terenie

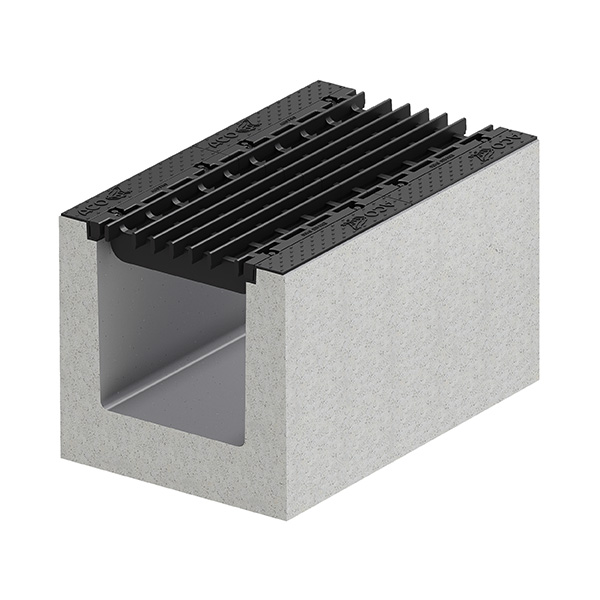

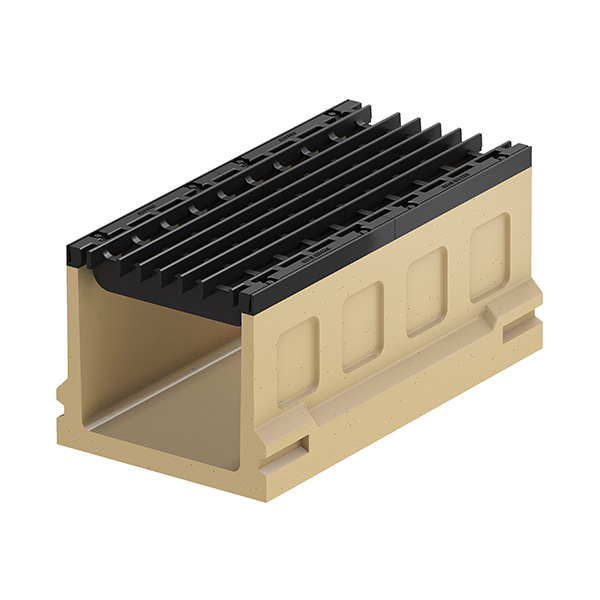

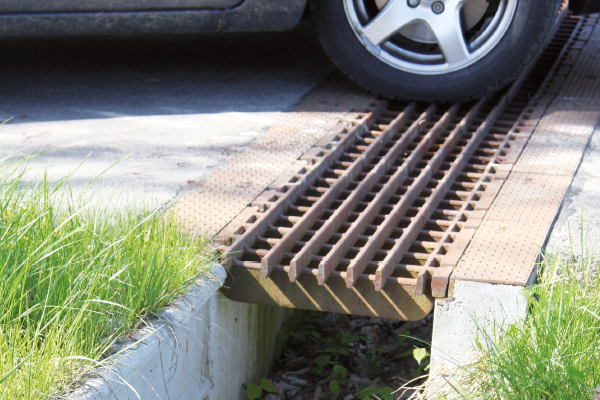

Stoprynny ACO PRO SR 400 G
z żeliwnymi rusztami i ramami, przeznaczone do użytku na drogach bocznych i podjazdach

Systemy ścianek naprowadzających dla dzikich zwierząt są często przecinane bocznymi drogami i podjazdami. Konieczne są wówczas specjalne rozwiązania utrzymujące efekt bariery, np. stoprynny, które działają na dwa sposoby – jako tunel do prowadzenia zwierząt wzdłuż ścianki naprowadzającej oraz – jako krata, która ma na tyle duże otwory, by małe zwierzęta mogły bezpiecznie spaść do kanału, nie wchodząc na główną drogę. Specjalny kształt krat stoprynny uniemożliwia małym zwierzętom przejście ponad kanałem, ponieważ wszystkie pręty nośne są zagłębione.

Stoprynna ACO PRO SR 400 G jest odporna mechanicznie i wytrzymuje duże obciążenia – zastosowana krata była testowana pod obciążeniem 400 kN. Montaż stoprynny jest możliwy nawet w przypadku dróg o stromym nachyleniu. Sąsiadująca powierzchnia drogi może być wykonana z asfaltu, betonu, płyt chodnikowych lub żwiru. Żeliwne krawędzie chronią wszystkie elementy betonowe kanału, które mają kontakt z pojazdami.


NumerNazwapdfdwg
11112ACO Pro Tunel KT 500-640, dł.100cm, z otworami, polimerbetonpdfdwg
11113ACO Pro Tunel KT 500-640, dł.50cm, z otworami, polimerbetonpdfdwg
11114ACO Pro Tunel KT 500-640, dł.100cm, bez otworów, polimerbetonpdfdwg​​​​​​​
11115ACO Pro Tunel KT 500-640, dł.50cm, bez otworów, polimerbetonpdfdwg​​​​​​​
11120ACO PRO Tunel KT 500-520, dł.100cm, z otworami, polimerbetonpdfdwg​​​​​​​
11121ACO PRO Tunel KT 500-520, dł.50cm, z otworami, polimerbetonpdfdwg​​​​​​​
11122ACO PRO Tunel KT 500-520, dł.100cm, bez otworów, polimerbetonpdfdwg​​​​​​​
11123ACO PRO Tunel KT 500-520, dł.50cm, bez otworów, polimerbetonpdfdwg​​​​​​​
11124ACO PRO KP 1000, element wejściowy, dł.1m, polimerbetonpdfdwg​​​​​​​
11125ACO PRO boczna ściana wejściowa, prawa, do KP1000pdfdwg​​​​​​​
11126ACO PRO boczna ściana wejściowa, lewa, do KP1000pdfdwg​​​​​​​
11127ACO PRO KS płyta polimerbetonowa, 480x480mm z otworamipdfdwg​​​​​​​
11129ACO PRO element kompensujący wysokość dla tunelu bez otworówpdfdwg​​​​​​​
11131ACO PRO Element wydłużający wejście do tunelu z otworami - KST 500-700pdfdwg​​​​​​​
11133ACO PRO SR 400 G, stoprynna, dł.100cm, polimerbetonpdfdwg​​​​​​​
17844ACO PRO LEP 100 scianka naprowadzajaca, dl.100cm, polimerbetonpdfdwg​​​​​​​​​​​​​​

ACO PRO KP 1000, element wejsciowy, dl.1m, polimerbeton - Schemat zabudowy klasa C250pdfdwg
ACO PRO KST 500-700 - Element wydłużający wejście do tunelu z otworami - Schemat zabudowy klasa C250pdfdwg
ACO PRO LEP 100 ścianka naprowadzająca, dł.100cm, polimerbeton - Przykładowe schematy montażu dwg
ACO PRO SR 400G, stoprynna, dł.100cm, polimerbeton - Schematy zabudowy klasa D400pdfdwg
ACO PRO Tunel KT 500-520, dł.100cm, bez otworów, polimerbeton - Schemat zabudowy klasa D400pdfdwg​​​​​​​
ACO PRO Tunel KT 500-520, dł.100cm, z otworami, polimerbeton - Schemat zabudowy klasa D400pdfdwg​​​​​​​
ACO PRO Tunel KT 500-640, dł.100cm lub 50cm, bez otworów, polimerbeton - Schemat zabudowy klasa D400pdfdwg​​​​​​​
ACO PRO Tunel KT 500-640, dł.100cm lub 50cm, z otworami, polimerbeton - Schemat zabudowy klasa D400pdfdwg​​​​​​​​​​​​​​
ACO_PRO_LEP100_nr_ACO_SWM_PRO_001zip
Element_wydłużający_ACO Pro KST 500-700zip
Stoprynna_ACO_Pro_Stoprynna_SR400Gzip
Tunel_ACO_Pro_Tunel_KT500-520zip
Tunel_ACO_Pro_Tunel_KT500-640zip
Wejście_do_tunelu_ACO_PRO_KP1000zip
