ACO Qmax Neo

ACO Qmax Neo innowacyjny produkt zaprojektowany z myślą o optymalizacji procesów projektowych oraz budowlanych. Dzięki przemyślanej konstrukcji sprawdza się w nawet najcięższych warunkach. System wyróżnia się wysoką wydajnością hydrauliczną, trwałością oraz łatwością montażu i transportu. Niska masa elementów ułatwia manipulowanie nimi a możliwe warianty dostawy ułatwiają magazynowanie na placu budowy.

  • Klasa obciążenia nawet do F900 (zgodnie z EN 1433)
  • Odcinki długości 1m

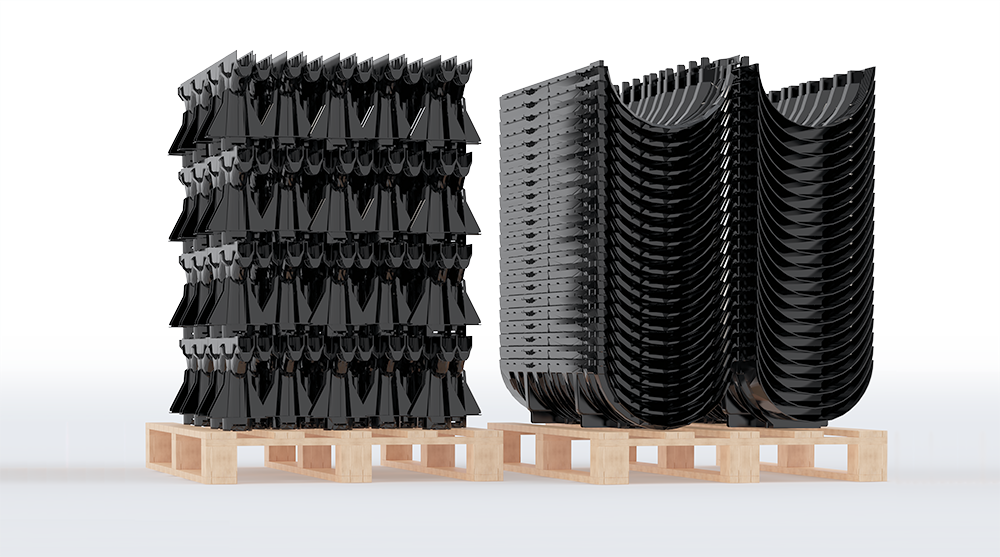

  • Niska masa elementów

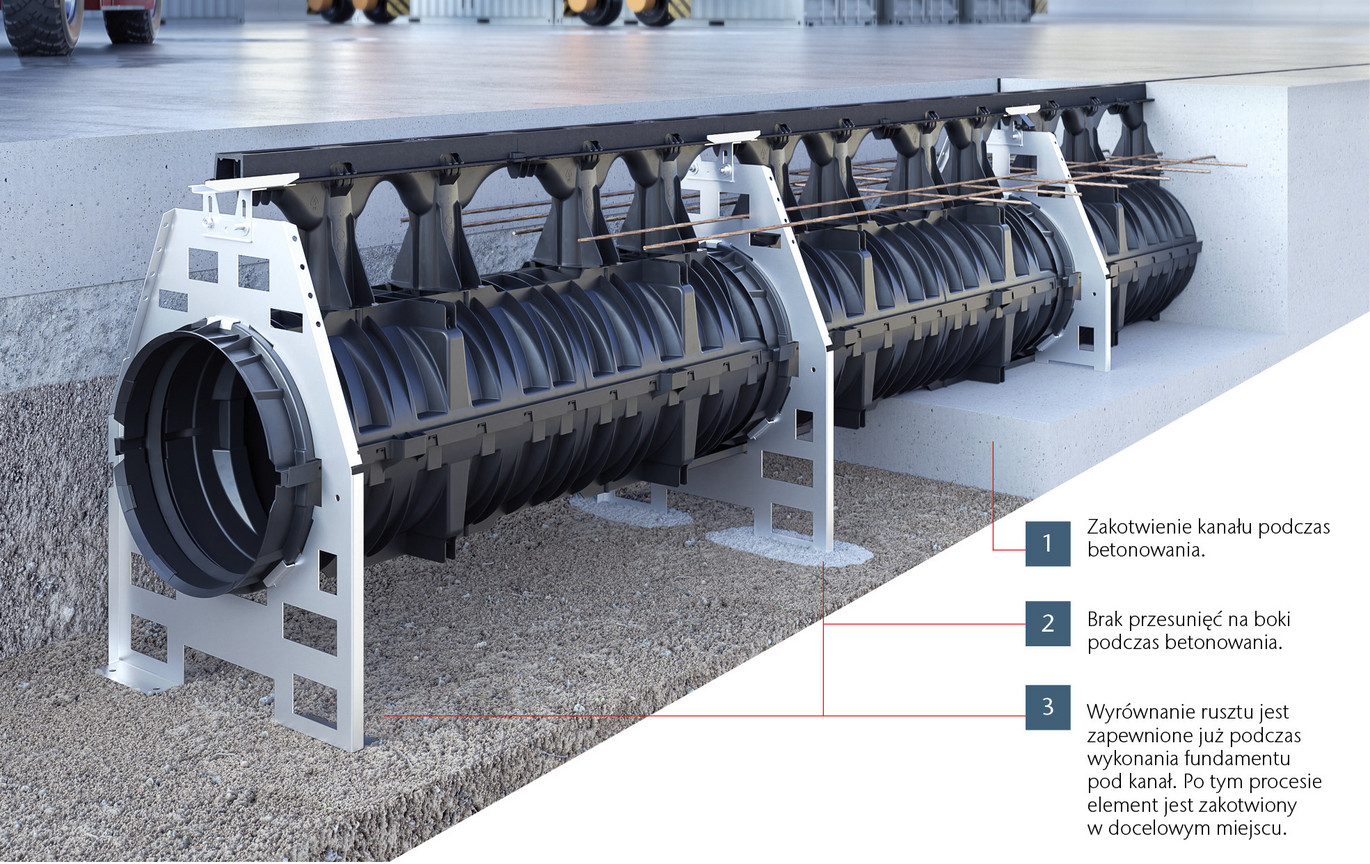

  • Łuki pod rusztem umożliwiają przeprowadzenie pod nimi innych instalacji lub prętów zbrojeniowych
  • Szczelność między elementami zapewniona dzięki dostarczanym w zestawie uszczelkom na łączeniach połówek kanału i sąsiednich kanałów

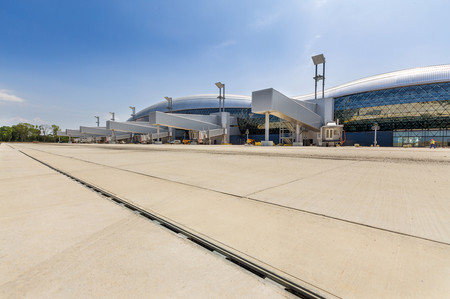

System Qmax Neo znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka wydajność odwodnienia i odporność na ekstremalne obciążenia – na autostradach, lotniskach, centrach logistycznych oraz dużych parkingach.

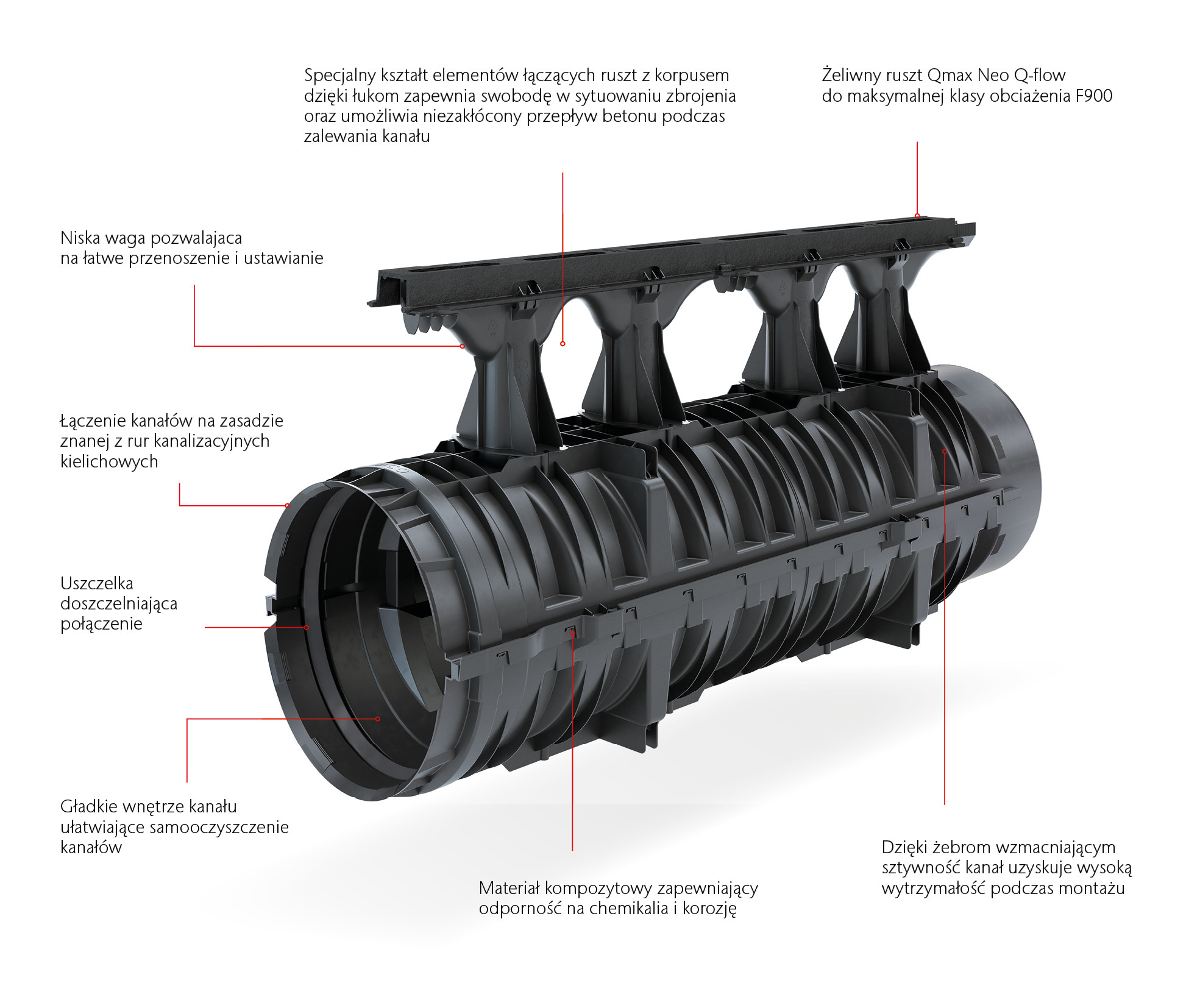

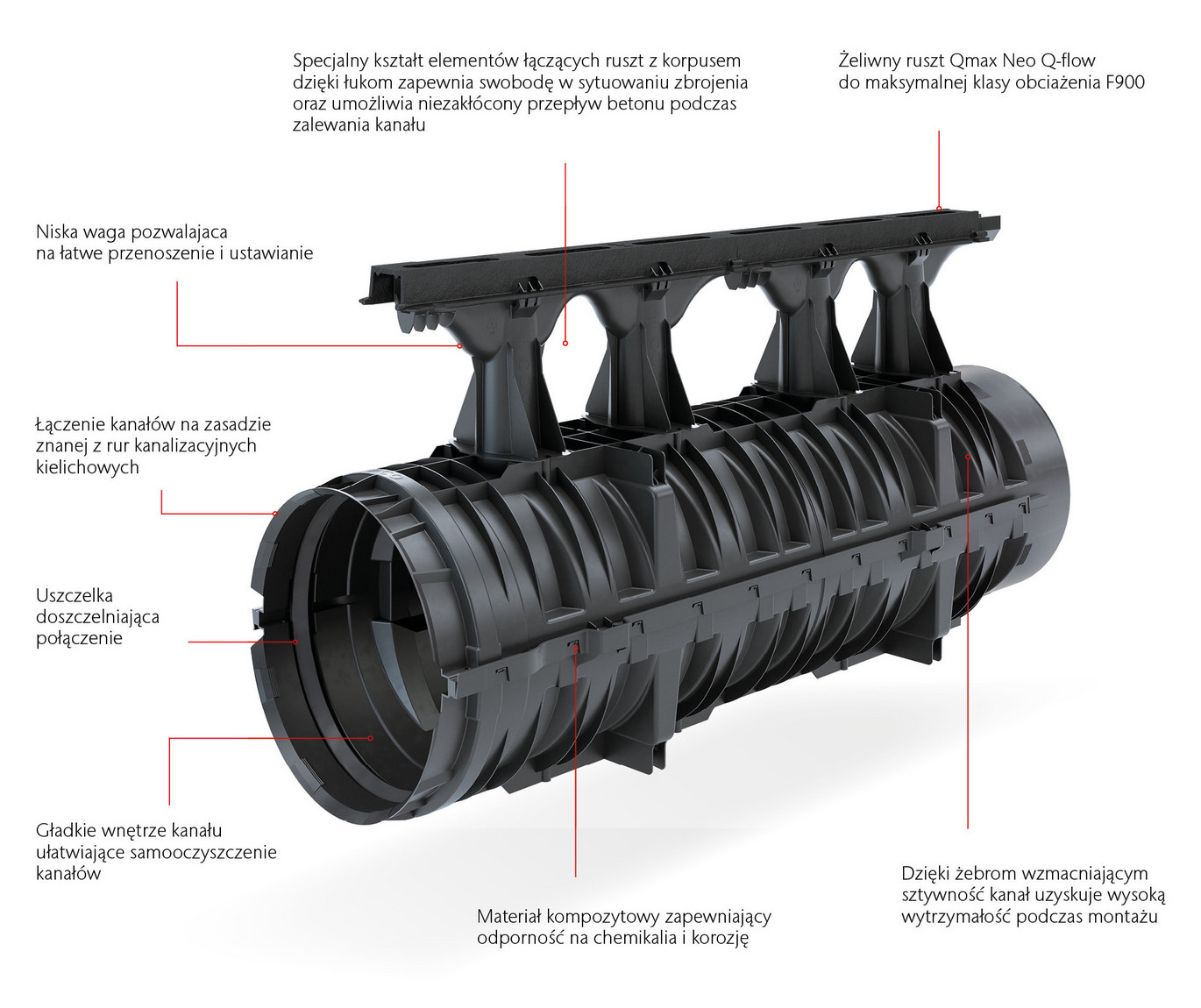

Qmax Neo zalety

ACO DRAIN® Qmax Neo to nowa podgrupa istniejącej rodziny Qmax. Ta „Nowa efektywna opcja” różni się pod względem materiału wykonania, sposobu produkcji i możliwości transportowych. Niemniej jednak główne pole zastosowania pozostaje w obszarach o najwyższym obciążeniu.

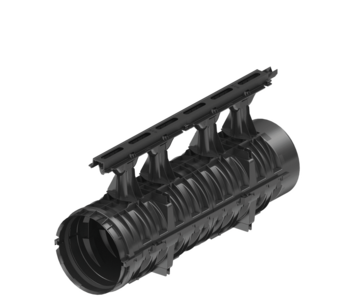

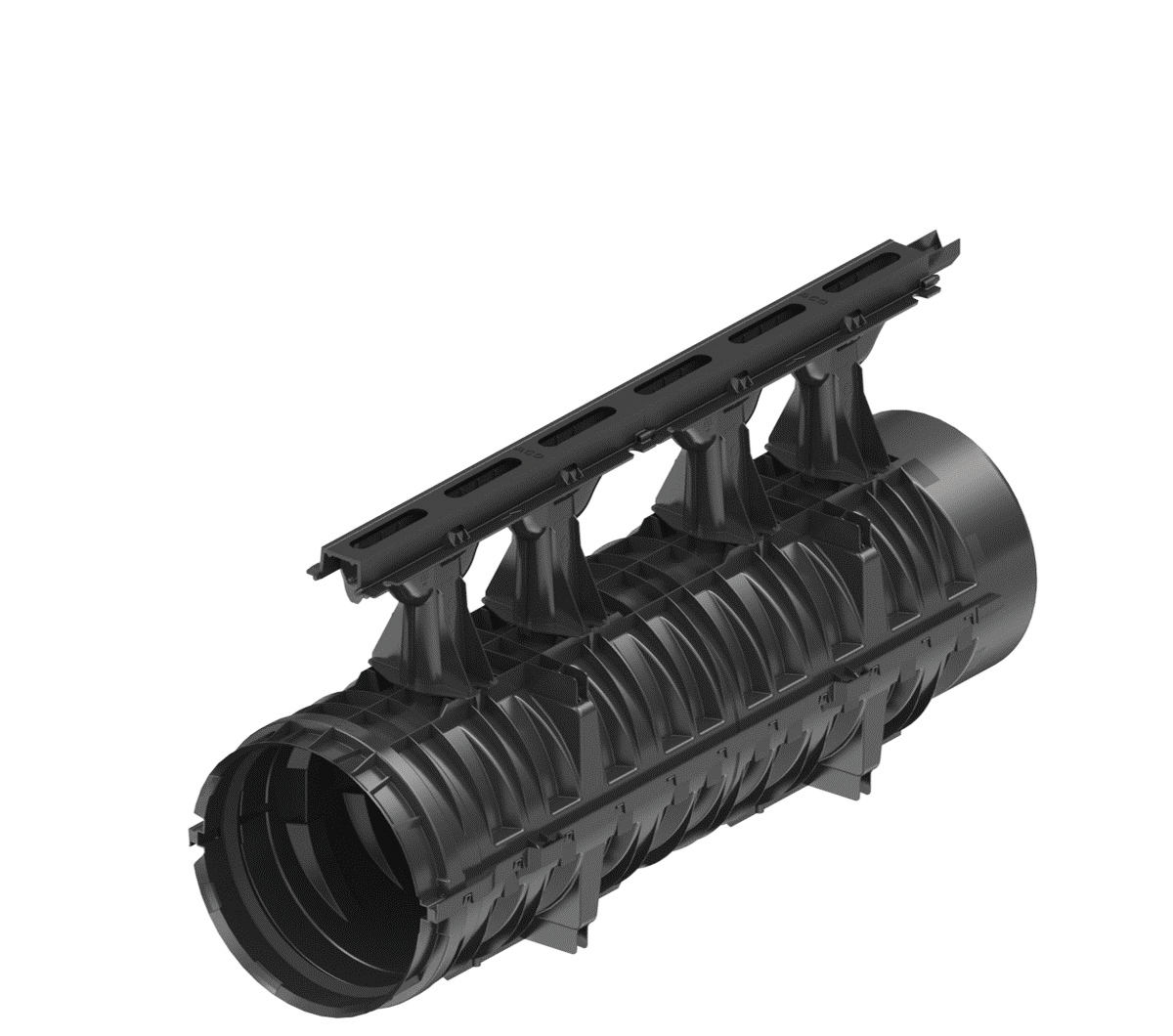

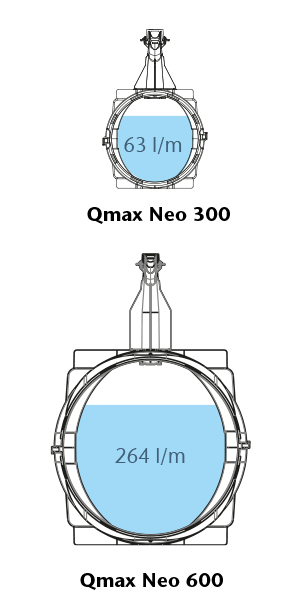

Qmax Neo 300

Ø 300 mm
h = 561 – 599,5 mm

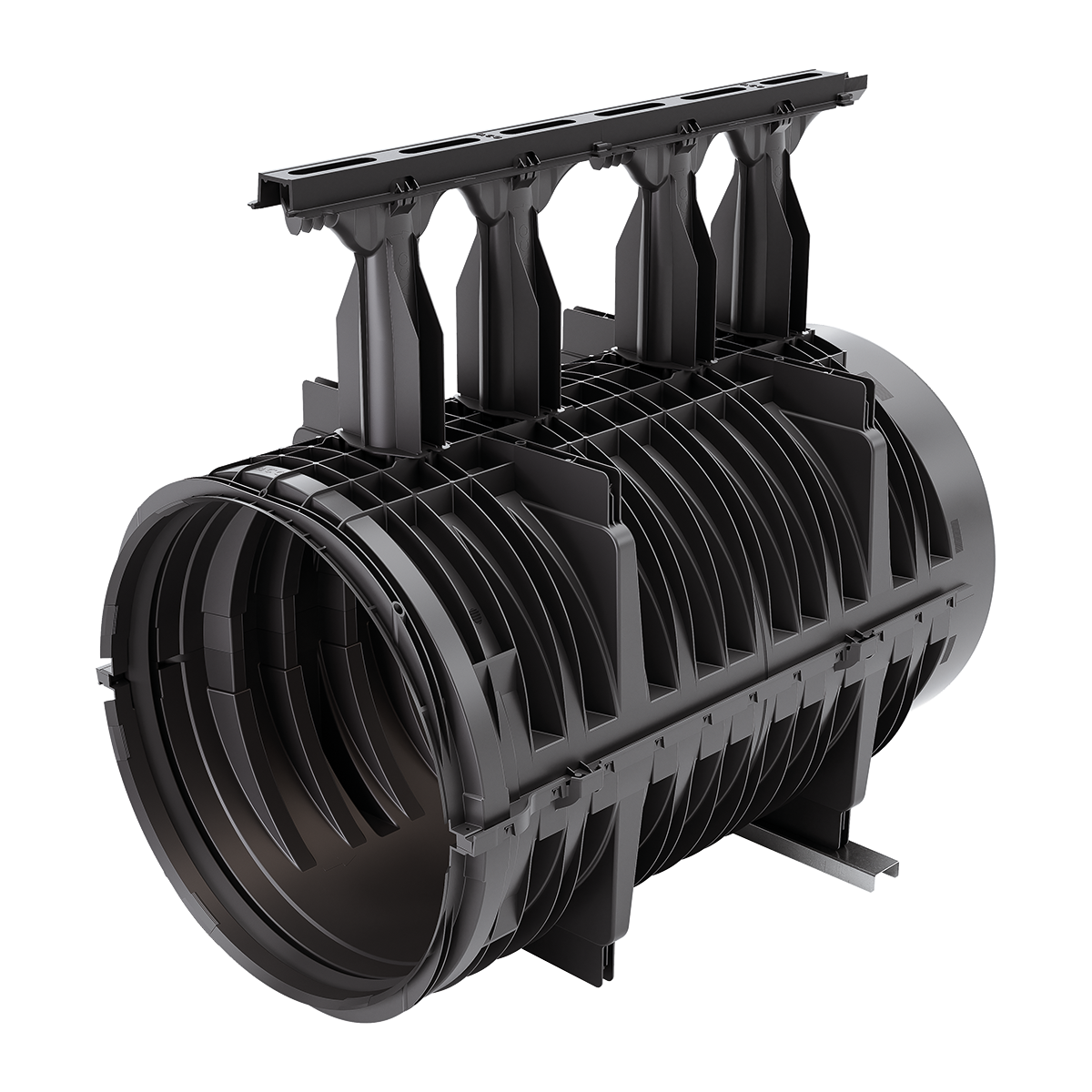

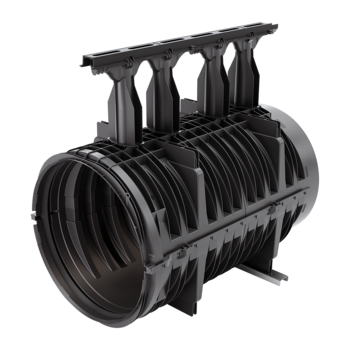

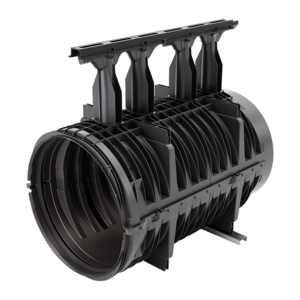

Qmax Neo 600

Ø 631 mm
h = 1041,5 mm – 1080 mm

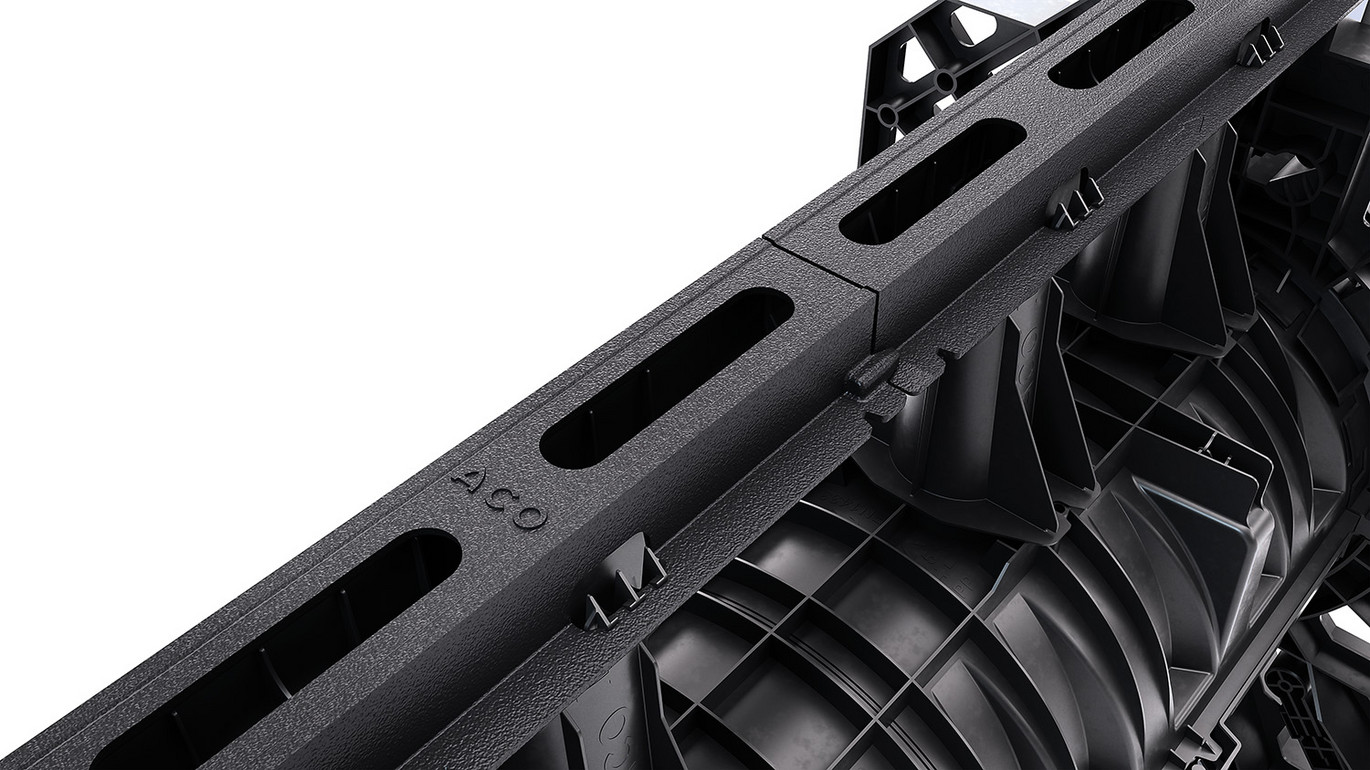

Ruszty z żeliwa sferoidalnego EN-GJS-500-7

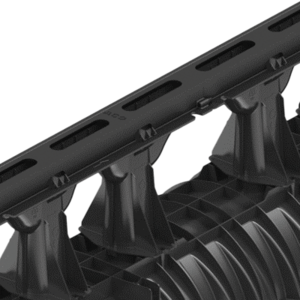

Q-Flow 0,5 m

Klasa obciążenia
(max.)
Wykończenie
powierzchni
Rodzaj
nawierzchni
Szerokość
szczeliny
Powierzchnia wlotu,
cm2/m
F900powłoka tymczasowa*beton i asfalt26 mm187


Q-Flow 1 m

Klasa obciążenia
(max.)
Wykończenie
powierzchni
Rodzaj
nawierzchni
Szerokość
szczeliny
Powierzchnia wlotu,
cm2/m
F900powłoka KTLbeton i asfalt26 mm187

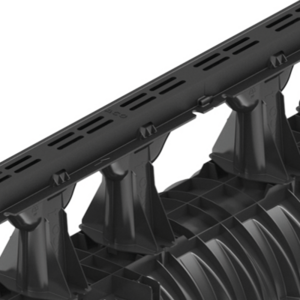

Q-Quard 0,5 m

Klasa obciążenia
(max.)
Wykończenie
powierzchni
Rodzaj
nawierzchni
Szerokość
szczeliny
Powierzchnia wlotu,
cm2/m
F900powłoka tymczasowa*beton i asfalt2 x 8 mm109

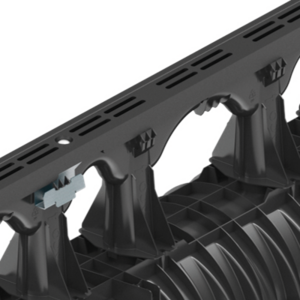

Q-Guard 1 m

Klasa obciążenia
(max.)
Wykończenie
powierzchni
Rodzaj
nawierzchni
Szerokość
szczeliny
Powierzchnia wlotu,
cm2/m
F900powłoka KTLbeton i asfalt2 x 8 mm109

* Ruszt dostarczany z tymczasowym zabezpieczeniem na czas transportu. Dostępna taśma ochronna pozwalająca na przykrycie żeliwnej listwy instalacyjnej na etapie budowy (wielokrotnego użytku, magnetyczna).

Broszura Qmax Neo 300 i 600pdf
Karta techniczna Qmax Neo 300pdf
Karta techniczna Qmax Neo 600pdf
Numer katalogowyOpispdfdwg

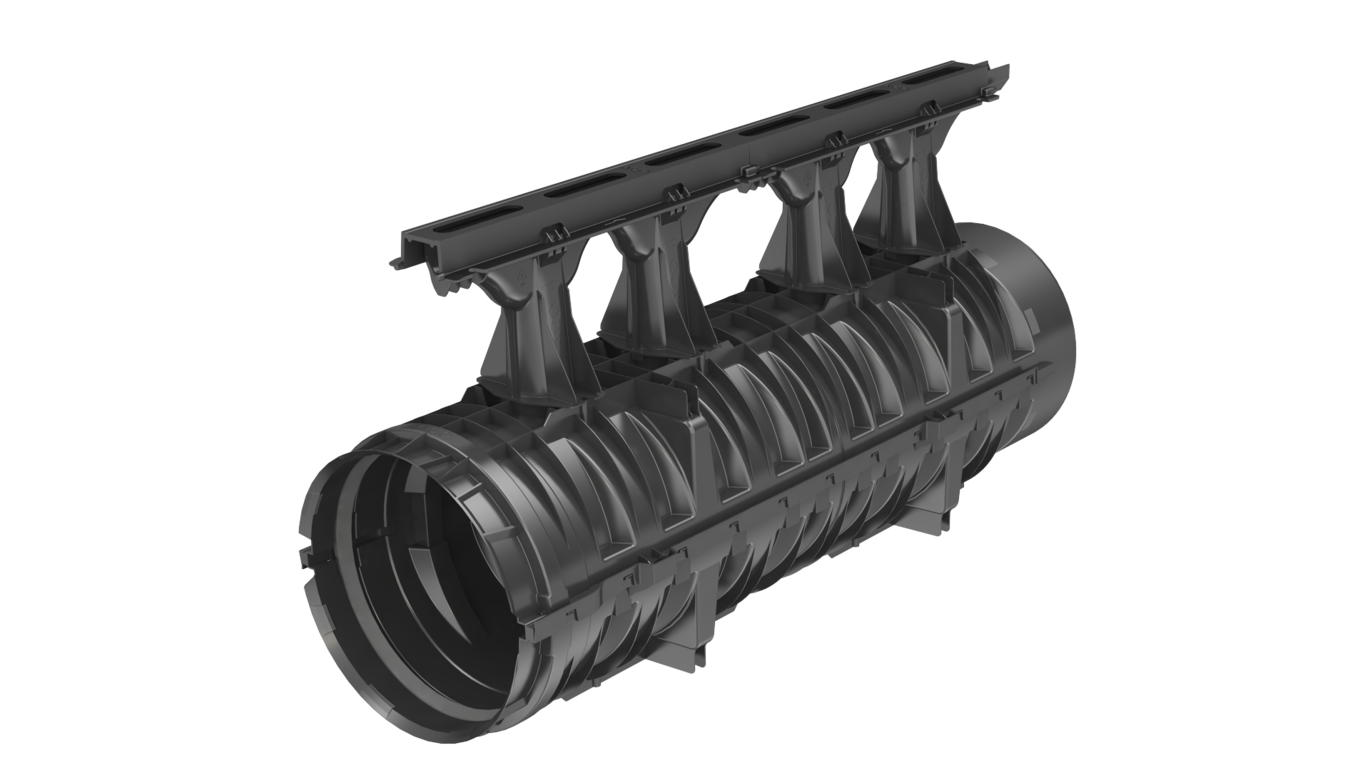

157006_157009Qmax Neo 300 kanał 1 m, z rusztami żeliwnymi Q-Flow 0,5 mpdfdwg

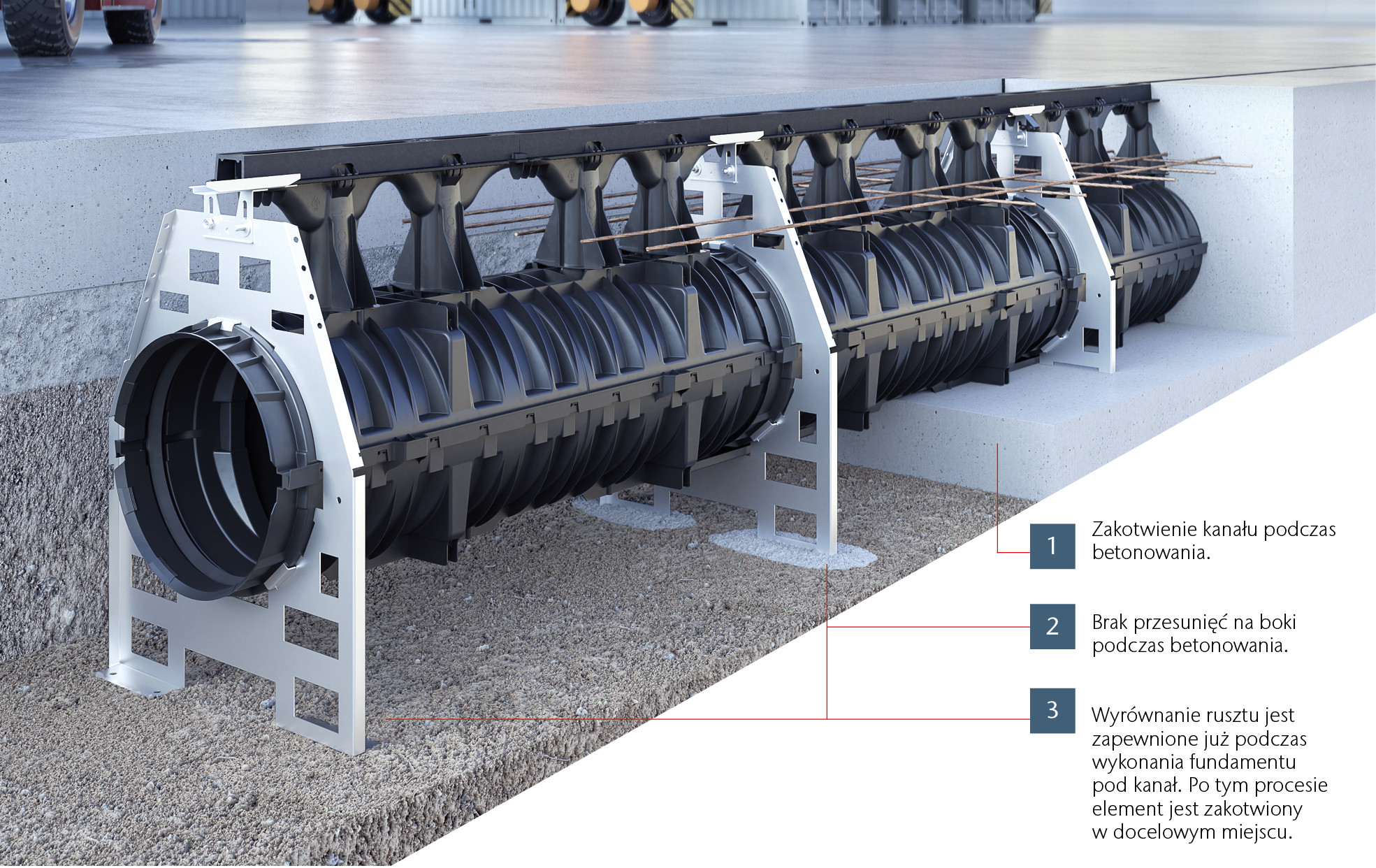

157012Qmax Neo 300 kanał 1 m, z rusztami żeliwnymi Q-Flow 0,5 m, z nogą stabilizująco-kotwiącąpdfdwg
418989Qmax Neo 300 studnia rewizyjno-odpływowa, 1x bosy koniec,1x uszczelkapdfdwg
418990Qmax Neo 300 studnia rewizyjno-odpływowa, 1x uszczelka,1x bosy koniecpdfdwg
418991Qmax Neo 300 studnia rewizyjno-odpływowa, 2x uszczelkapdfdwg
3021209Qmax Neo 600 kanał 1 m, rusztami żeliwnymi Q-Flow 0,5 m, z nogą stabilizująco-kotwiącąpdfdwg
3021210Qmax Neo 600 kanał 1 m, rusztami żeliwnymi Q-Flow 0,5 mpdfdwg
3021215Qmax Neo 600 kanał 1 m, rusztami żeliwnymi Q-Guard 0,5 m, z nogą stabilizująco-kotwiącąpdfdwg
418590Qmax Neo 600 studnia rewizyjno-odpływowa, 1x bosy koniecpdfdwg
418591Qmax Neo 600 studnia rewizyjno-odpływowa, 1x uszczelka,1x bosy koniecpdfdwg
418592Qmax Neo 600 studnia rewizyjno-odpływowa, 2 x bosy koniecpdfdwg
1000229ACO Qmax Neo 300/600 ruszt do studni rew.-odpł.,kl.D400, do mont. w ramie, NW425mm, żeliwo GJSpdfdwg
1000230ACO Qmax Neo 300/600 rama pod ruszt /pokrywę do studni rew.-odpł.,kl.D400, NW425mm, żeliwo GJSpdfdwg

Informacje dodatkowe do schematów zabudowy kanałów ACO Qmax NEOpdf
Zabudowa ACO Qmax Neo 300, beton_asfalt, klasa D400pdfdwg
Zabudowa ACO Qmax Neo 300, beton_asfalt, klasa E600pdfdwg
Zabudowa ACO Qmax Neo 300, beton_asfalt, klasa F900pdfdwg
Zabudowa ACO Qmax Neo 600, beton_asfalt, klasa D400pdfdwg
Zabudowa ACO Qmax Neo 600, beton_asfalt, klasa F900pdfdwg
Qmax Neo 300 - Deklaracja właściwości użytkowychpdf
Qmax Neo 600 - Deklaracja właściwości użytkowychpdf

Qmax Neo zalety

ACO DRAIN® Qmax Neo to nowa podgrupa istniejącej rodziny Qmax. Ta „Nowa efektywna opcja” różni się pod względem materiału wykonania, sposobu produkcji i możliwości transportowych. Niemniej jednak główne pole zastosowania pozostaje w obszarach o najwyższym obciążeniu.


Qmax Neo 300

Ø 300 mm
h = 561 – 599,5 mm

Qmax Neo 600

Ø 631 mm
h = 1041,5 mm – 1080 mm

Ruszty z żeliwa sferoidalnego EN-GJS-500-7


Q-Flow 0,5 m

Klasa obciążenia
(max.)
Wykończenie
powierzchni
Rodzaj
nawierzchni
Szerokość
szczeliny
Powierzchnia wlotu,
cm2/m
F900powłoka tymczasowa*beton i asfalt26 mm187


Q-Flow 1 m

Klasa obciążenia
(max.)
Wykończenie
powierzchni
Rodzaj
nawierzchni
Szerokość
szczeliny
Powierzchnia wlotu,
cm2/m
F900powłoka KTLbeton i asfalt26 mm187


Q-Quard 0,5 m

Klasa obciążenia
(max.)
Wykończenie
powierzchni
Rodzaj
nawierzchni
Szerokość
szczeliny
Powierzchnia wlotu,
cm2/m
F900powłoka tymczasowa*beton i asfalt2 x 8 mm109


Q-Guard 1 m

Klasa obciążenia
(max.)
Wykończenie
powierzchni
Rodzaj
nawierzchni
Szerokość
szczeliny
Powierzchnia wlotu,
cm2/m
F900powłoka KTLbeton i asfalt2 x 8 mm109

* Ruszt dostarczany z tymczasowym zabezpieczeniem na czas transportu. Dostępna taśma ochronna pozwalająca na przykrycie żeliwnej listwy instalacyjnej na etapie budowy (wielokrotnego użytku, magnetyczna).

Broszura Qmax Neo 300 i 600pdf
Karta techniczna Qmax Neo 300pdf
Karta techniczna Qmax Neo 600pdf
Numer katalogowyOpispdfdwg
157006_157009Qmax Neo 300 kanał 1 m, z rusztami żeliwnymi Q-Flow 0,5 mpdfdwg
157012Qmax Neo 300 kanał 1 m, z rusztami żeliwnymi Q-Flow 0,5 m, z nogą stabilizująco-kotwiącąpdfdwg
418989Qmax Neo 300 studnia rewizyjno-odpływowa, 1x bosy koniec,1x uszczelkapdfdwg
418990Qmax Neo 300 studnia rewizyjno-odpływowa, 1x uszczelka,1x bosy koniecpdfdwg
418991Qmax Neo 300 studnia rewizyjno-odpływowa, 2x uszczelkapdfdwg
3021209Qmax Neo 600 kanał 1 m, rusztami żeliwnymi Q-Flow 0,5 m, z nogą stabilizująco-kotwiącąpdfdwg
3021210Qmax Neo 600 kanał 1 m, rusztami żeliwnymi Q-Flow 0,5 mpdfdwg
3021215Qmax Neo 600 kanał 1 m, rusztami żeliwnymi Q-Guard 0,5 m, z nogą stabilizująco-kotwiącąpdfdwg
418590Qmax Neo 600 studnia rewizyjno-odpływowa, 1x bosy koniecpdfdwg
418591Qmax Neo 600 studnia rewizyjno-odpływowa, 1x uszczelka,1x bosy koniecpdfdwg
418592Qmax Neo 600 studnia rewizyjno-odpływowa, 2 x bosy koniecpdfdwg
1000229ACO Qmax Neo 300/600 ruszt do studni rew.-odpł.,kl.D400, do mont. w ramie, NW425mm, żeliwo GJSpdfdwg
1000230ACO Qmax Neo 300/600 rama pod ruszt /pokrywę do studni rew.-odpł.,kl.D400, NW425mm, żeliwo GJSpdfdwg

Informacje dodatkowe do schematów zabudowy kanałów ACO Qmax NEOpdf
Zabudowa ACO Qmax Neo 300, beton_asfalt, klasa D400pdfdwg
Zabudowa ACO Qmax Neo 300, beton_asfalt, klasa E600pdfdwg
Zabudowa ACO Qmax Neo 300, beton_asfalt, klasa F900pdfdwg
Zabudowa ACO Qmax Neo 600, beton_asfalt, klasa D400pdfdwg
Zabudowa ACO Qmax Neo 600, beton_asfalt, klasa F900pdfdwg
Qmax Neo 300 - Deklaracja właściwości użytkowychpdf
Qmax Neo 600 - Deklaracja właściwości użytkowychpdf

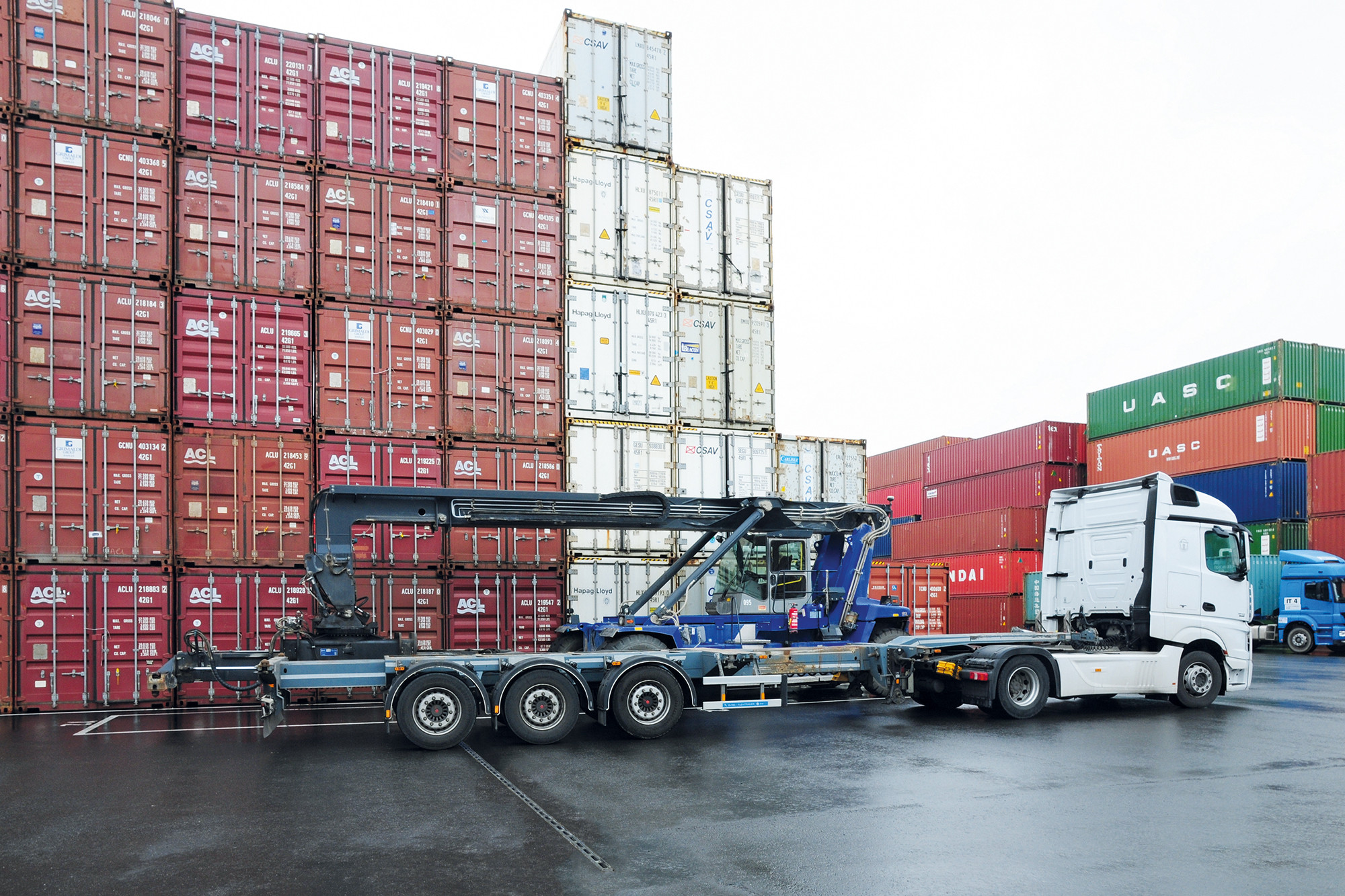

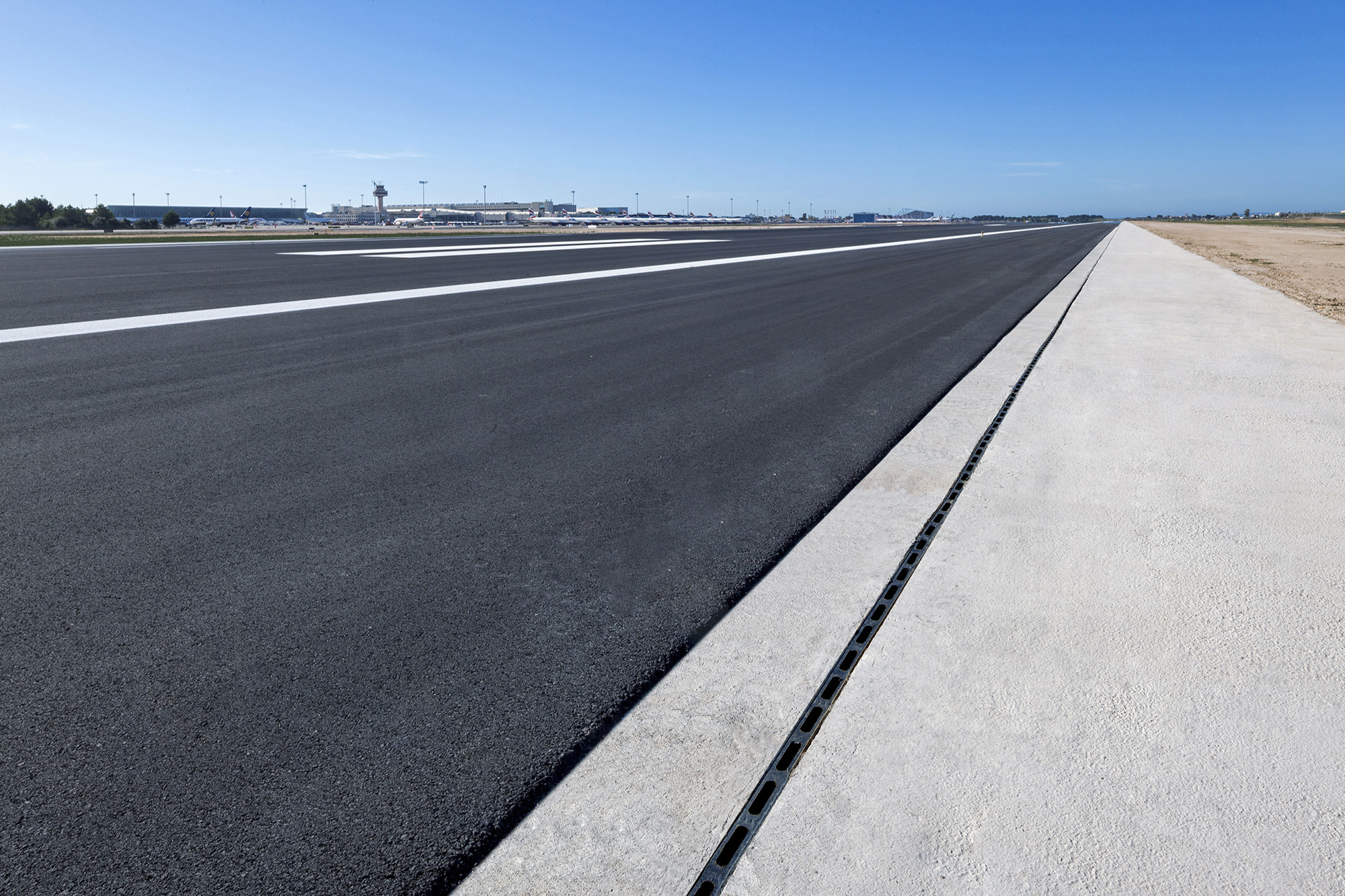

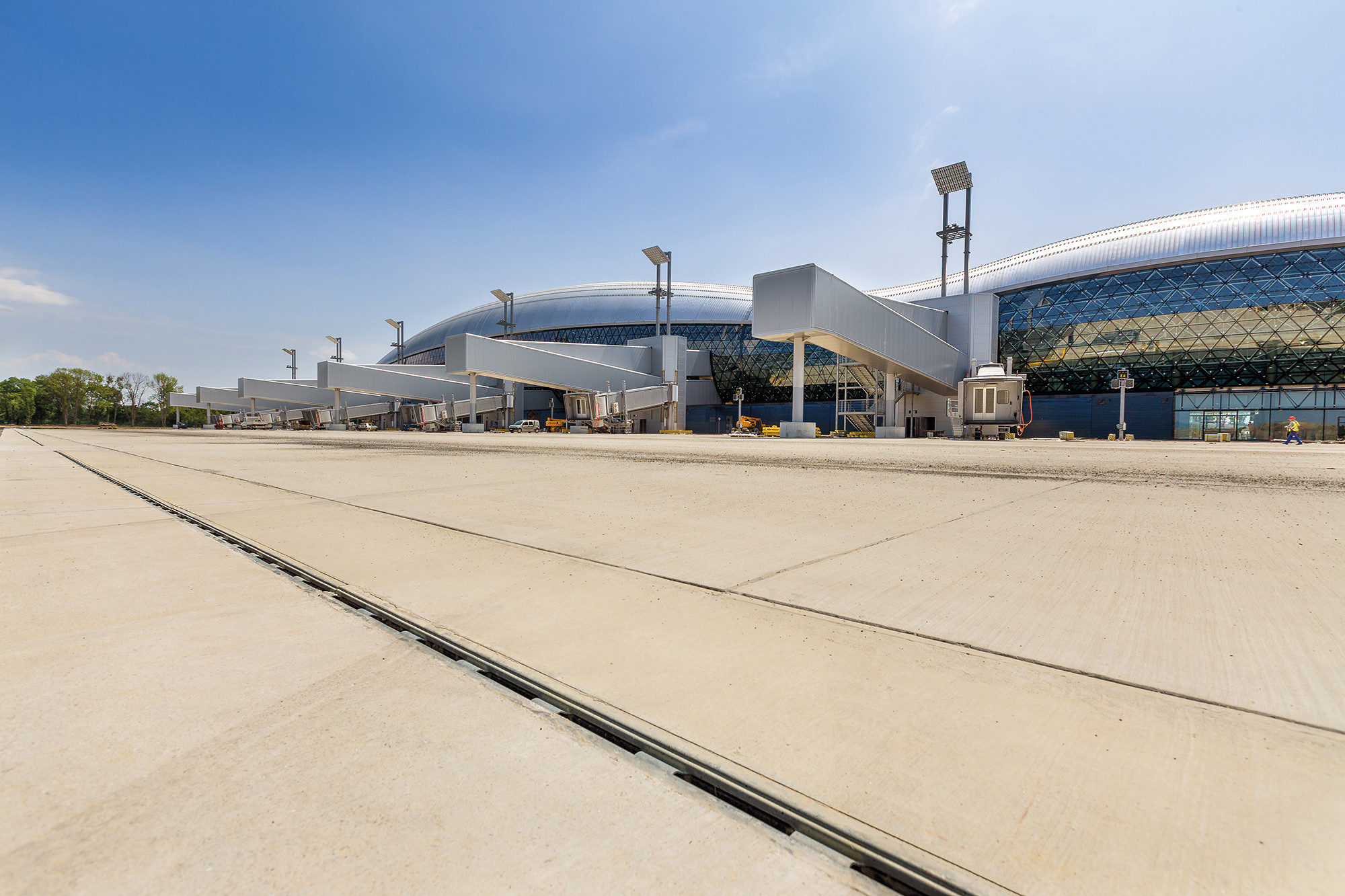

Przykładowe realizacje
