ACO SPORT

Kompleksowy system wyposażenia obiektów lekkoatletycznych - tak odwodnień liniowych bieżni, jak i elementów zabudowy zeskoczni czy rowu z wodą. System zgodny z wytycznymi IAAF oraz PZLA. Stosowany na niemal wszystkich lekkoatletycznych stadionach olimpijskich budowanych od 1972 roku na całym świecie.

Zastosowania:

System 1000 - odwodnienia bieżni lekkoatletycznych
System 5000 - odwodnienia bieżni lekkoatletycznych (muldowy)
System 6000 - odwodnienia boisk piłkarskich i do hokeja na trawie pokrytych sztuczną murawą
System 7000 - skocznie w dal, krawężniki i wycieraczki do piaskownicy zeskoczni w dal
System 8000 - rów z wodą

ACO Sport System 1000

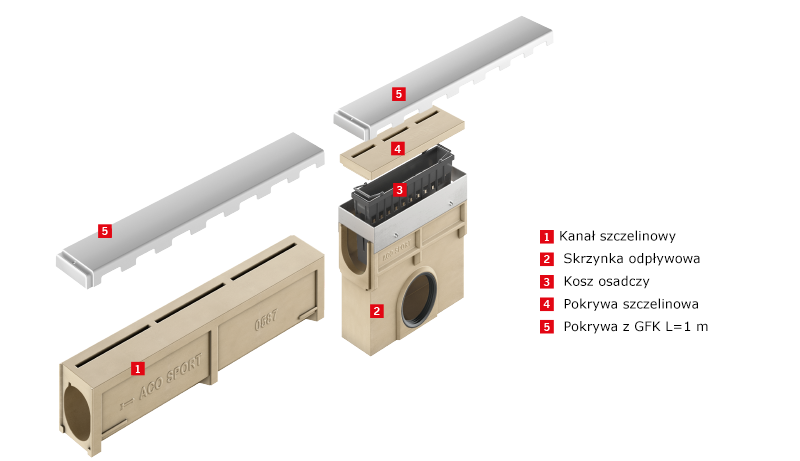

System szczelinowy z listwą boczną

Zastosowanie listwy bocznej umożliwia użycie kanału pomiędzy nawierzchnią poliuretanową a murawą, kiedy poziom murawy jest wyżej niż poziom nawierzchni poliuretanowej - rys 4.

Broszura ACO Sport 1000 szczelinowy z listwą boczną

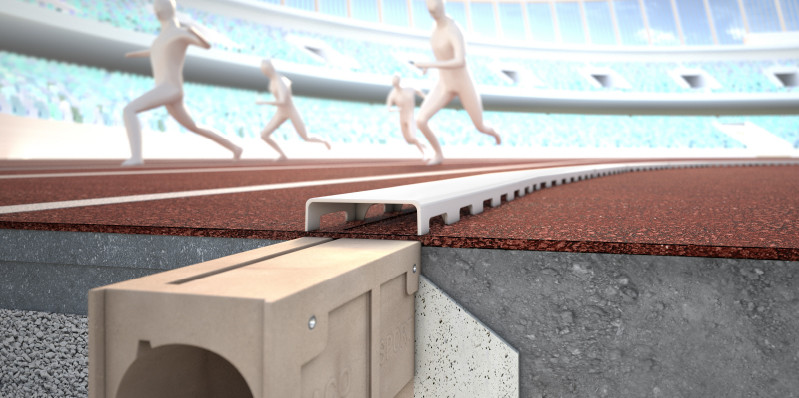

Kanał zamontowany pomiędzy dwoma nawierzchniami poliuretanowymi
Zastosowanie podczas imprez sportowych

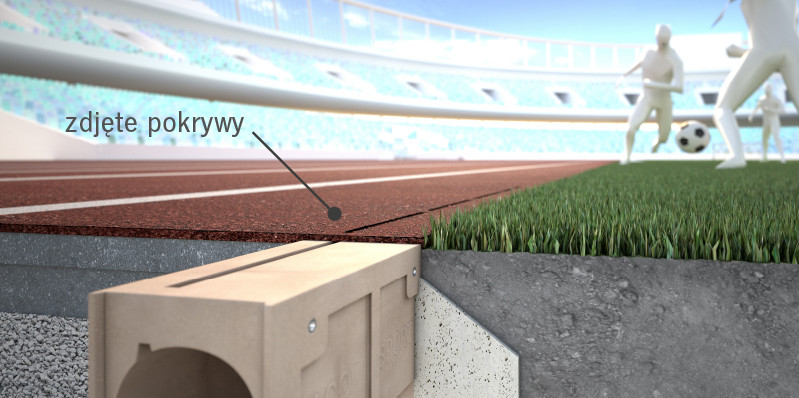

Kanał zamontowany pomiędzy nawierzchnią poliuretanową a murawą na równym poziomie
Zastosowanie podczas meczu piłki nożnej

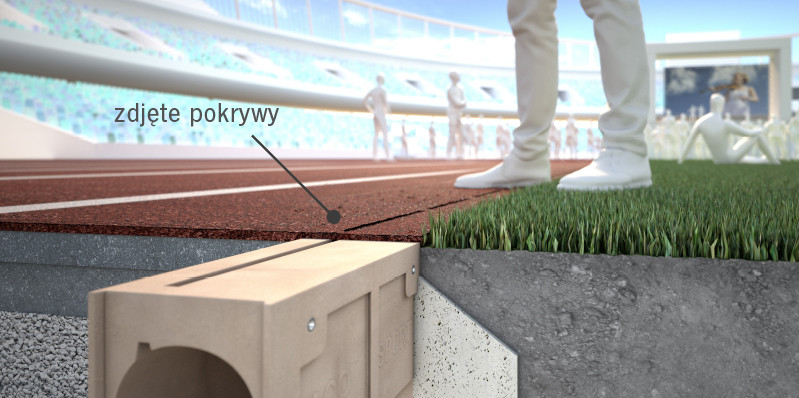

Kanał zamontowany pomiędzy nawierzchnią poliuretanową a murawą na równym poziomie
Zastosowanie podczas imprez masowych

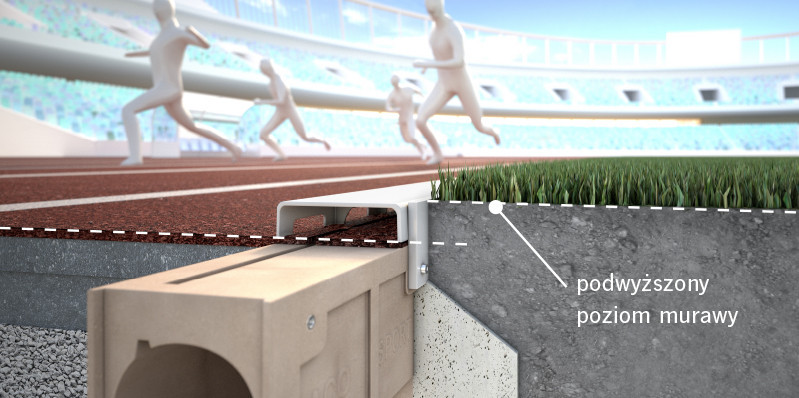

4. Kanał zamontowany pomiędzy nawierzchnią poliuretanową a murawą podwższony poziom murawy Zastosowanie podczas imprez sportowych

Kanał zamontowany pomiędzy nawierzchnią poliuretanową a murawą - podwyższony poziom murawy
Zastosowanie podczas imprez sportowych

ACO Sport 1000 z listwą boczną	pdf	dwg
ACO Sport 1000	pdf	dwg

Instrukcje zabudowy kanałów ACO Drain

Polimerbeton

pdf

DWU_ACO_Sport_System1000_001- pokrywy	pdf
DWU_ACO_Sport_System1000_002 - koryta otwarte	pdf
DWU_ACO_Sport_System1000_003 - kanały szczelinowe	pdf
DWU_ACO_Sport_System5000_001	pdf
DWU_ACO_Sport_System6000_001 - ruszty A15	pdf
DWU_ACO_Sport_System6000_002 - ruszty C250	pdf
DWU_ACO_Sport_System6000_003 - koryta	pdf
