Ban Odwodnienia Niskie 3 ACO

ACO Drain® Multiline kanały niskie

Podstawą systemu ACO Drain® Multiline jest pomysł na stworzenie korzyści dla wszystkich: architektów, projektantów, dystrybutorów oraz wykonawców. Pięć klas obciążenia, sześć szerokości w świetle kanału, trzy rodzaje materiałów używanych do wzmocnienia krawędzi - wszytko to składa się na innowacyjną koncepcję dającą pełną swobodę projektowania.

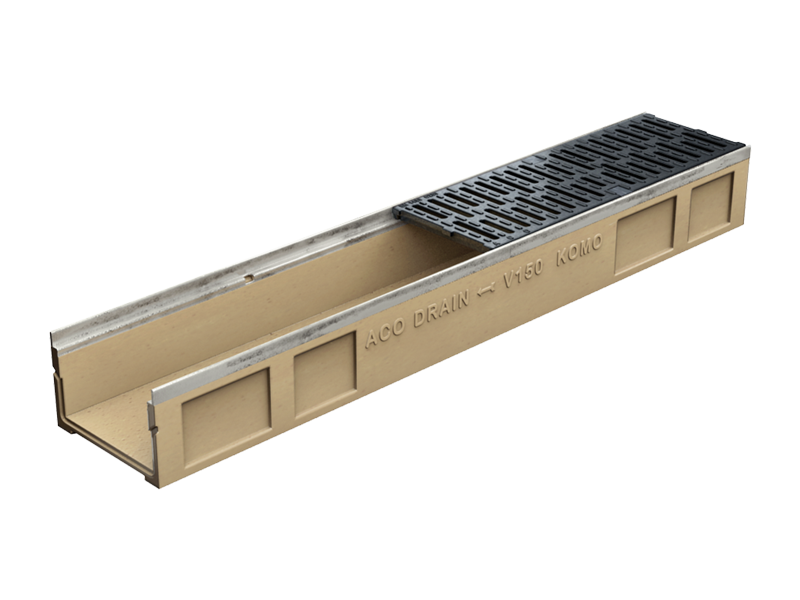

ACO Multiline Niski

System kanałów niskich

  • Kanały z polimerbetonu z krawędzią ze stali ocynkowanej, żeliwa lub stali nierdzewnej
  • Szerokości w świetle od 100 do 300 mm umożliwiają zastosowanie kanału o niskiej zabudowie ale o dużym przepływie
  • Szeroki wybór rusztów ze stali ocynkowanej, żeliwa lub stali nierdzewnej
  • Bezśrubowe mocowanie rusztów Drainlock®, umożliwia inspekcje i czyszczenie kanału w dowolnym momencie po jego zamontowaniu. W szczególnych warunkach (np. ryzyko wandalizmu lub kradzieży) można doposażyć w specjalne akcesoria
  • Klasa obciążenia A15 - E600

ACO Drainlock

Ciesz się pełną swobodą projektowania z wielu rusztów w różnych wzorach, kolorach i materiałach - żeliwo, materiały kompozytowe, stal nierdzewna lub stal ocynkowana. Innowacyjna technologia produkcji ACO umożliwia realizację różnych wizji bogatych w pomysły i indywidualne rozwiązania. Architekci mając szeroki wybór rusztów do kanałów odwadniających, dzięki czemu można stworzyć niepowtarzalny efekt, podkreślający charakter całego projektu. Jednocześnie gwarantujemy optymalny drenaż i stabilność odwodnienia.

Wzory rusztów

Ruszt do systemu Drain® Multiline w poprzeczne mostki wykonany ze stali nierdzewnej.
Poprzeczne mostki stal ocynkowana lub nierdzewna
Ruszt prętowy podłużny do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katalogowym 12603 w klasie obciążenia A15.
Prętowy podłużny stal ocynkowana lub nierdzewna
Ruszt w otworki do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katalogowym 12667 w klasie obciążenia A15.
W otworki stal ocynkowana lub nierdzewna
Ruszt kratowy do systemu Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o numerze katarowym 132543 w klasie obciążenia B125.
Kratowy Q+ stal ocynkowana lub nierdzewna
Ruszt Drain® Multiline w podłużne pręty wykonany ze stali nierdzewnej lub ocynkowanej o długościach 100 cm lub 50 cm w klasie obciążenia B125. Numer katalogowy 132552.
W podłużne pręty Heelsafe stal nierdzewna
Ruszt Drain® Multiline wykonany ze stali nierdzewnej lub ocynkowanej o klasie obciążenia B125 dostępny w długościach 50 cm i 100 cm. Numer katalogowy 132551.
W podłużne mostki z profili U-kształtnych stal ocynk. lub nierdzewna
Ruszt wykonany ze stali nierdzewnej lub ocynkowanej o dwóch długościach 50 cm i 100 cm.
Prętowy poprzeczny stal ocynkowana lub nierdzewna
Ruszt wykonany z żeliwa w kolorze czarnym o długości 50 cm. Dostępny w czterech klasach obciążenia od B125 do E600. Numer katalogowy 12676.
W poprzeczne mostki żeliwo sferoidalne (również z powłoką KTL)
Ruszt Multiline wykonany z tworzywa w kolorze czarnym dostępny w długości 50 cm. Dostępny w klasie obciążenia B125 i C250. Posiada socjalną strukturę Microgrip dzięki której jest antypoślizgowy. Numer katalogowy 132710
Tworzywowy czarny antypoślizgowy (Microgrip)
Ruszt wykonany z tworzywa w kolorze szarym o długości 50 cm dostępny w klasie obciążenia B125. Numer katalogowy 132267.
Tworzywowy szary
Ruszt Multiline w podłużne mostki wykonany z żeliwa sferoidalnego w kolorze czarnym dostępny z powłoką KTL o długości 50 cm. Numer katalogowy 12673
W podłużne mostki żeliwo sferoidalne (również z powłoką KTL)
Ruszt Multiline wzór Home wykonany z żeliwa, posiada powłokę KTL o długości 50 cm. Numer katalogowy 132103.
Wzór Home żeliwo sferoidalne powłoka KTL
Ruszy Multiline wykonany z żeliwa, wzór Dots o długości 50 cm w klasie obciążenia C250. Numer katalogowy 132105.
Wzór Dots żeliwo sferoidalne powłoka KTL
Ruszt Multiline wzór Leaf wykonany z żeliwa w powłoce KTL o długości 50 cm w klasie obciążenia C250. Numer katalogowy 132097.
Wzór Leaf żeliwo sferoidalne powłoka KTL
Ruszy Multiline we wzorze Nature wykonany z żeliwa w powłoce KTL o długości 50 cm posiadający powłokę KTL. Numer katalogowy 132096.
Wzór Nature żeliwo sferoidalne powłoka KTL
Ruszt w poprzeczne mostki wykonany z żeliwa z podświetleniem LED w klasie D400 o długości 50 cm. Numer katalogowy 49505.
W poprzeczne mostki z podświetl. punkt. LED żeliwo sferoidalne
Pokrywa płytowa wykonana z żeliwa w klasie obciążenia E600 o długości 50 cm. Dostępne w powłoce KTL. Numer katalogowy 12672.
Pokrywa płytowa żeliwo sferoidalne

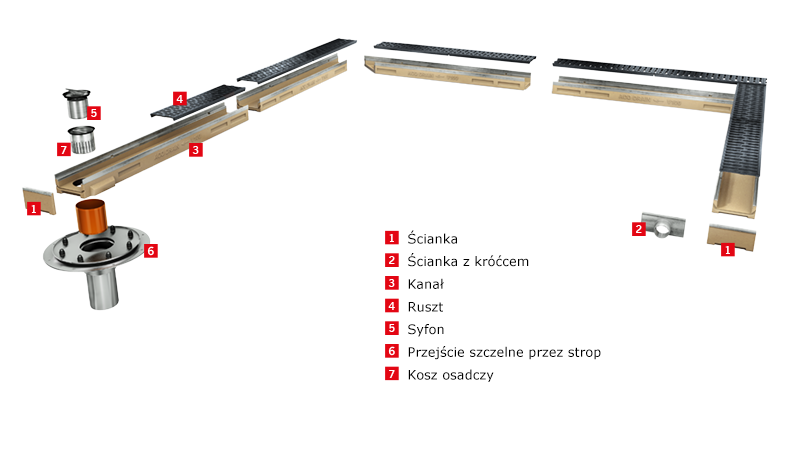

Multiline Niskie System

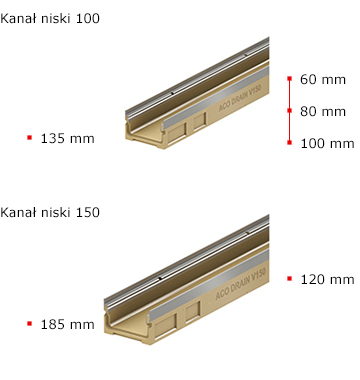

Wymiary kanałów niskich 100 - 150

MultiDrain Sizes Niskie 100 150 Pl

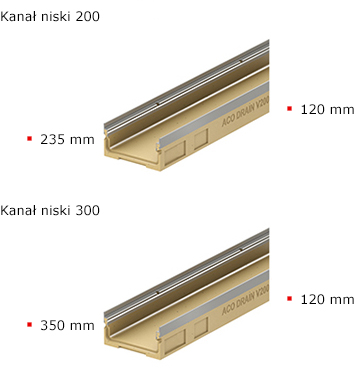

MultiDrain Sizes Niskie 200 300 Pl
Nr katalogowyNazwa ProduktuDWGKarta katalogowa3D
12327Korytko ACO Drain® Multiline V100 wys. 60mm, krawędź ocynkowanaDWGPDFPDF
12328Korytko z uszczelką ⌀110 ACO Drain® Multiline V100 wys. 60mm, krawędź ocynkowanaDWGPDFPDF
12375Ścianka zamykająca ACO Drain® Multiline V100 wys. 60mm, krawędź ocynkowanaDWGPDFPDF
12376Ścianka z króćcem ⌀50 ACO Drain® Multiline V100 wys. 60mm, krawędź ocynkowanaDWGPDFPDF
12427Korytko ACO Drain® Multiline V100 wys. 60mm, krawędź nierdzewnaDWGPDFPDF
12428Korytko z uszczelką ⌀110 ACO Drain® Multiline V100 wys. 60mm, krawędź nierdzewnaDWGPDFPDF
12475Ścianka zamykająca ACO Drain® Multiline V100 wys. 60mm, krawędź nierdzewnaDWGPDFPDF
12476Ścianka z króćcem ⌀50 ACO Drain® Multiline V100 wys. 60mm, krawędź nierdzewnaDWGPDFPDF

Do poprawnego wyświetlenia widoku 3D kanału, należy pobrać plik i otworzyć go w programie Adobe Reader.

Nr katalogowyNazwa ProduktuDWGKarta katalogowa3D
12323Korytko ACO Drain® Multiline V100 wys. 80mm, krawędź ocynkowanaDWGPDFPDF
12324Korytko z uszczelką ⌀110 ACO Drain® Multiline V100 wys. 80mm, krawędź ocynkowanaDWGPDFPDF
12381Ścianka zamykająca ACO Drain® Multiline V100 wys. 80mm, krawędź ocynkowana, żeliwnaDWGPDFPDF
12384Ścianka z króćcem ⌀50 ACO Drain® Multiline V100 wys. 80mm, krawędź ocynkowana, żeliwnaDWGPDFPDF
12523Korytko ACO Drain® Multiline V100 wys. 80mm, krawędź żeliwnaDWGPDFPDF
12524Korytko z uszczelką ⌀110 ACO Drain® Multiline V100 wys. 80mm, krawędź żeliwnaDWGPDFPDF
12581Ścianka zamykająca ACO Drain® Multiline V100 wys. 80mm, krawędź żeliwnaDWGPDFPDF
12423Korytko ACO Drain® Multiline V100 wys. 80mm, krawędź nierdzewnaDWGPDFPDF
12424Korytko z uszczelką ⌀110 ACO Drain® Multiline V100 wys. 80mm, krawędź nierdzewnaDWGPDFPDF
12481Ścianka zamykająca ACO Drain® Multiline V100 wys. 80mm, krawędź nierdzewnaDWGPDFPDF
12484Ścianka z króćcem ⌀50 ACO Drain® Multiline V100 wys. 80mm, krawędź nierdzewnaDWGPDFPDF

Do poprawnego wyświetlenia widoku 3D kanału, należy pobrać plik i otworzyć go w programie Adobe Reader.

Nr katalogowyNazwa ProduktuDWGKarta katalogowa3D
12321Korytko ACO Drain® Multiline V100 wys. 100mm, krawędź ocynkowanaDWGPDFPDF
12322Korytko z uszczelką ⌀110 ACO Drain® Multiline V100 wys. 100mm, krawędź ocynkowanaDWGPDFPDF
12380Ścianka zamykająca ACO Drain® Multiline V100 wys. 100mm, krawędź ocynkowana, żeliwnaDWGPDFPDF
12383Ścianka z króćcem ⌀50 ACO Drain® Multiline V100 wys. 100mm, krawędź ocynkowana, żeliwnaDWGPDFPDF
12521Korytko ACO Drain® Multiline V100 wys. 100mm, krawędź żeliwnaDWGPDFPDF
12522Korytko z uszczelką ⌀110 ACO Drain® Multiline V100 wys. 100mm, krawędź żeliwnaDWGPDFPDF
12580Ścianka zamykająca ACO Drain® Multiline V100 wys. 100mm, krawędź żeliwnaDWGPDFPDF
12421Korytko ACO Drain® Multiline V100 wys. 100mm, krawędź nierdzewnaDWGPDFPDF
12422Korytko z uszczelką ⌀110 ACO Drain® Multiline V100 wys. 100mm, krawędź nierdzewnaDWGPDFPDF
12480Ścianka zamykająca ACO Drain® Multiline V100 wys. 100mm, krawędź nierdzewnaDWGPDFPDF
12483Ścianka z króćcem ⌀50 ACO Drain® Multiline V100 wys. 100mm, krawędź nierdzewnaDWGPDFPDF

Do poprawnego wyświetlenia widoku 3D kanału, należy pobrać plik i otworzyć go w programie Adobe Reader.

Nr katalogowyNazwa ProduktuDWGKarta Katalogowa3D
12721Korytko ACO Drain® Multiline V150 wys. 120mm, krawędź ocynkowanaDWGPDFPDF
12722Korytko z uszczelką ⌀110 ACO Drain® Multiline V150 wys. 120mm, krawędź ocynkowanaDWGPDFPDF
12780Ścianka zamykająca ACO Drain® Multiline V150 wys. 120mm, krawędź ocynkowanaDWGPDFPDF
12921Korytko ACO Drain® Multiline V150 wys. 120mm, krawędź żeliwnaDWGPDFPDF
12922Korytko z uszczelką ⌀110 ACO Drain® Multiline V150 wys. 120mm, krawędź żeliwnaDWGPDFPDF
12980Ścianka zamykająca ACO Drain® Multiline V150 wys. 120mm, krawędź żeliwnaDWGPDFPDF
12821Korytko ACO Drain® Multiline V150 wys. 120mm, krawędź nierdzewnaDWGPDFPDF
12822Korytko z uszczelką ⌀110 ACO Drain® Multiline V150 wys. 120mm, krawędź nierdzewnaDWGPDFPDF
12880Ścianka zamykająca ACO Drain® Multiline V150 wys. 120mm, krawędź nierdzewnaDWGPDFPDF

Do poprawnego wyświetlenia widoku 3D kanału, należy pobrać plik i otworzyć go w programie Adobe Reader.

Nr katalogowyNazwa ProduktuDWGKarta Katalogowa3D
13121Korytko ACO Drain® Multiline V200 wys. 120mm, krawędź ocynkowanaDWGPDFPDF
13122Korytko z uszczelką ⌀110 ACO Drain® Multiline V200 wys. 120mm, krawędź ocynkowanaDWGPDFPDF
13180Ścianka zamykająca ACO Drain® Multiline V200 wys. 120mm, krawędź ocynkowanaDWGPDFPDF
13321Korytko ACO Drain® Multiline V200 wys. 120mm, krawędź żeliwnaDWGPDFPDF
13322Korytko z uszczelką ⌀110 ACO Drain® Multiline V200 wys. 120mm, krawędź żeliwnaDWGPDFPDF
13380Ścianka zamykająca ACO Drain® Multiline V200 wys. 120mm, krawędź żeliwnaDWGPDFPDF
13221Korytko ACO Drain® Multiline V200 wys. 120mm, krawędź nierdzewnaDWGPDFPDF
13222Korytko z uszczelką ⌀110 ACO Drain® Multiline V200 wys. 120mm, krawędź nierdzewnaDWGPDFPDF
13280Ścianka zamykająca ACO Drain® Multiline V200 wys. 120mm, krawędź nierdzewnaDWGPDFPDF

Do poprawnego wyświetlenia widoku 3D kanału, należy pobrać plik i otworzyć go w programie Adobe Reader.

Nr katalogowyNazwa ProduktuDWGKarta Katalogowa3D
13521Korytko ACO Drain® Multiline V300 wys. 120mm, krawędź ocynkowanaDWGPDFPDF
13522Korytko z uszczelką ⌀110 ACO Drain® Multiline V300 wys. 120mm, krawędź ocynkowanaDWGPDFPDF
13580Ścianka zamykająca ACO Drain® Multiline V300 wys. 120mm, krawędź ocynkowanaDWGPDFPDF
13721Korytko ACO Drain® Multiline V300 wys. 120mm, krawędź żeliwnaDWGPDFPDF
13722Korytko z uszczelką ⌀110 ACO Drain® Multiline V300 wys. 120mm, krawędź żeliwnaDWGPDFPDF
13780Ścianka zamykająca ACO Drain® Multiline V300 wys. 120mm, krawędź żeliwnaDWGPDFPDF
13621Korytko ACO Drain® Multiline V300 wys. 120mm, krawędź nierdzewnaDWGPDFPDF
13622Korytko z uszczelką ⌀110 ACO Drain® Multiline V300 wys. 120mm, krawędź nierdzewnaDWGPDFPDF
13680Ścianka zamykająca ACO Drain® Multiline V300 wys. 120mm, krawędź nierdzewnaDWGPDFPDF

Do poprawnego wyświetlenia widoku 3D kanału, należy pobrać plik i otworzyć go w programie Adobe Reader.

Polimerobetonpdf
ACO Drain® Multiline - Deklaracja właściwości użytkowychpdf
