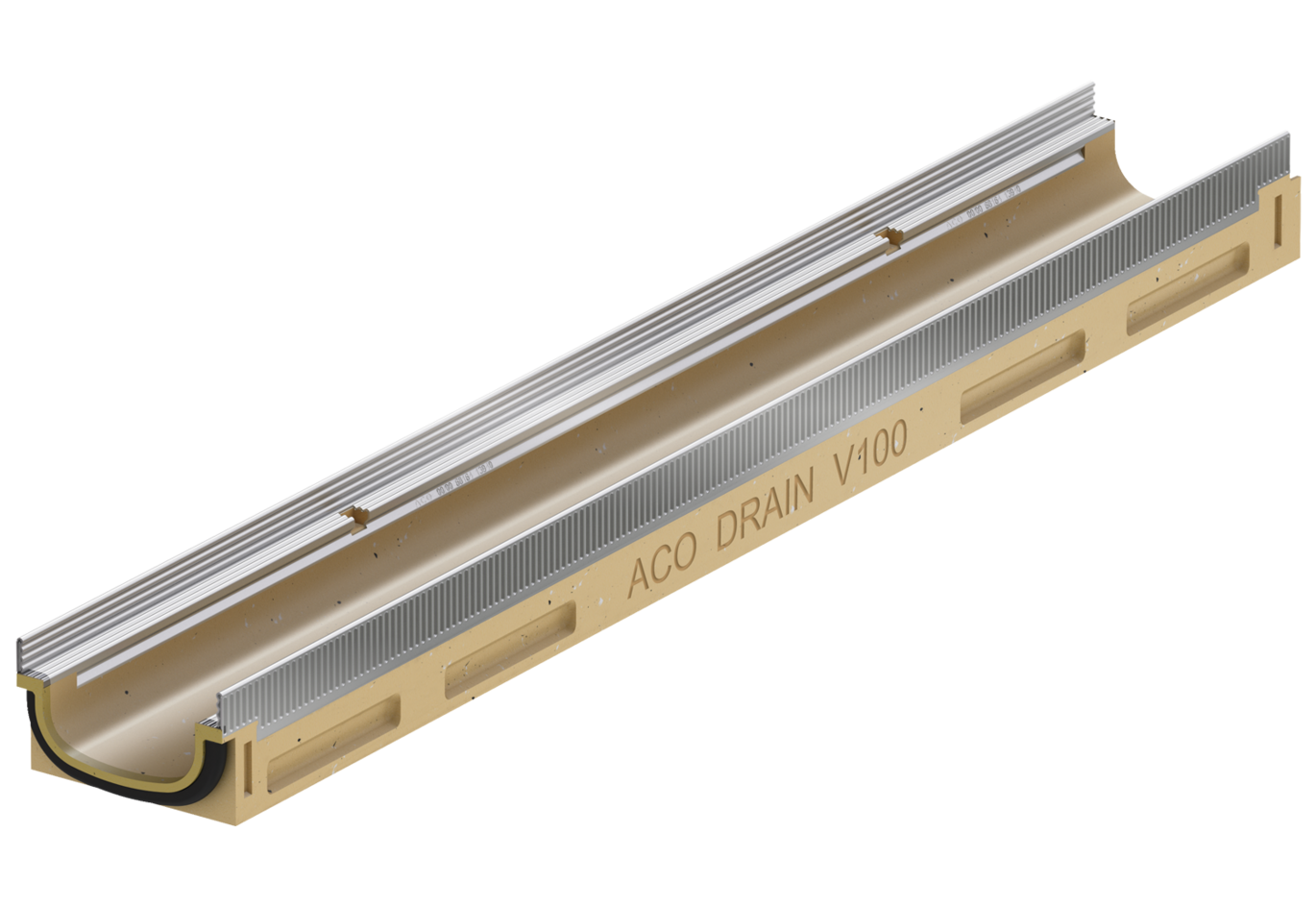

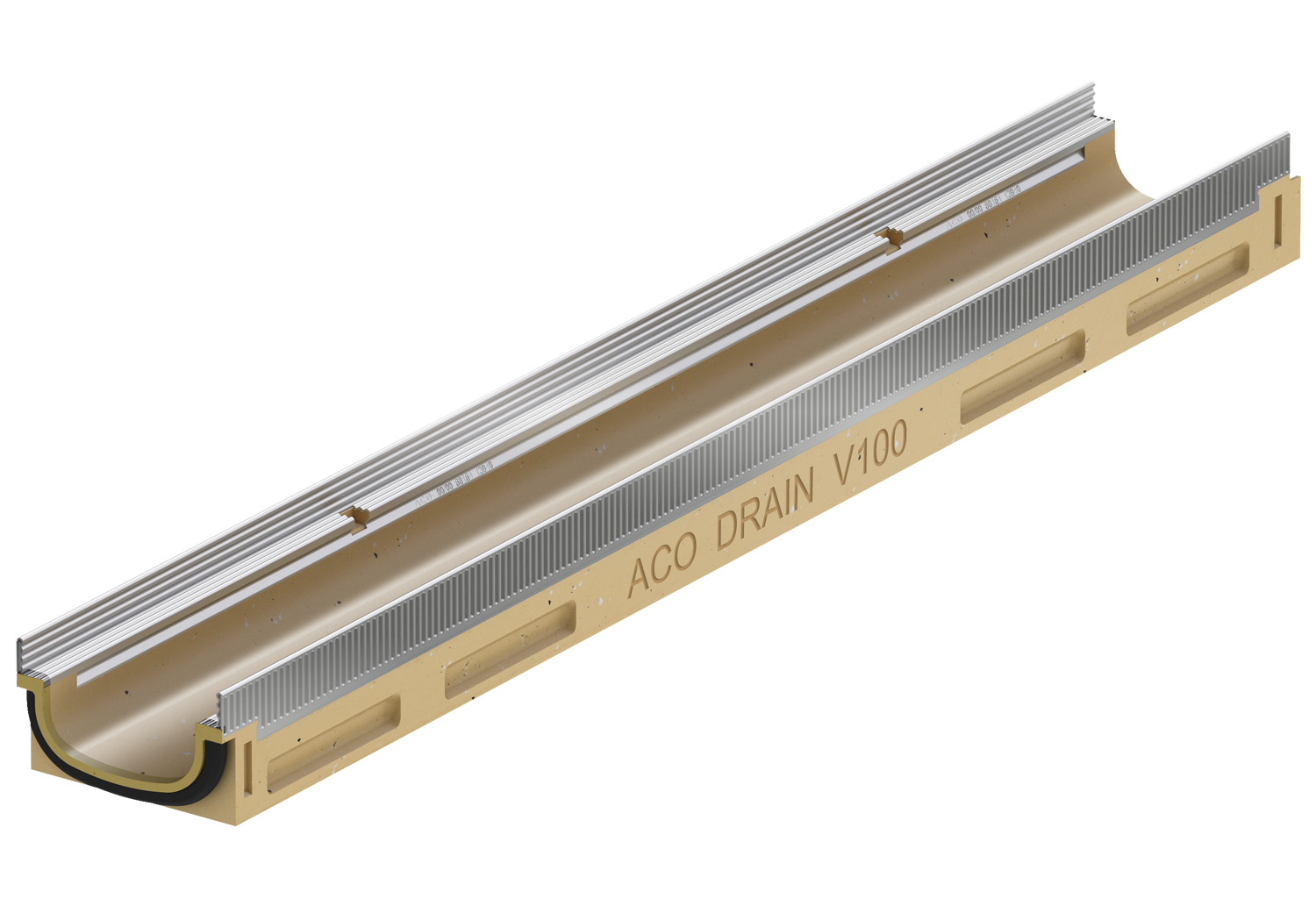

ACO DRAIN® Multiline Seal in to system kanałów z fabrycznie zamontowaną uszczelką na połączeniach koryt. Oznacza to, że system ten odpowiada już dziś na wymagania przyszłości odnośnie szczelności oraz wymaganiom dotyczącym ochrony środowiska, jednocześnie zachowując szeroki wachlarz możliwości jakie daje rodzina kanałów Multiline (szeroki zakres wysokości, szerokości, wzorów rusztów). W standardowych kanałach odwodnienia liniowego część wody w sposób niekontrolowany wycieka poprzez niedoszczelnione połączenia kanałów co może zanieczyszczać środowisko lub uszkadzać fundament kanału. Kanały Multiline Seal in są skonstruowane w taki spsób, że od razu po zamontowaniu w pełni zapobiegają wyżej wymienionemu problemowi dzięki czemu, raz zgromadzona zanieczyszczona woda nie przedostaje się z powrotem do środowiska bez właściwego podczyszczenia. Szczelność rozwiazania została potwierdzona przez Niemiecki Instytut Infrastruktury Podziemnej (IKT).

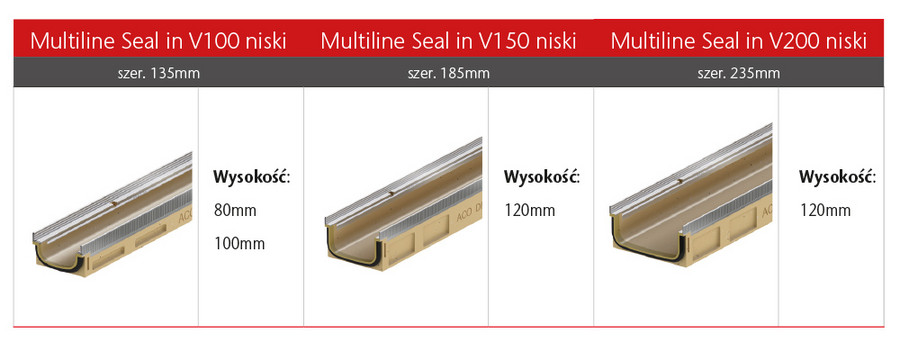

System kanałów niskich
Fabrycznie zintegorwana w kanale uszczelka dla zagwarantowania szczelności połączeń
Gładkie dno kanałów również na połączeniach bez rowków zakłócających przepływ wody
Wykonane z nienasiąkliwego polimerbetonu
Szeroki wybór rusztów ze stali ocynkowanej, żeliwa lub stali nierdzewne
Do klas obciążenia od A15 do E600
Dedykowane studzienki odpływowe pasujące wyłącznie do kanałów niskich
ACO Drainlock
Ciesz się pełną swobodą projektowania z wielu rusztów w różnych wzorach, kolorach i materiałach - żeliwo, materiały kompozytowe, stal nierdzewna lub stal ocynkowana. Innowacyjna technologia produkcji ACO umożliwia realizację różnych wizji bogatych w pomysły i indywidualne rozwiązania. Architekci mając szeroki wybór rusztów do kanałów odwadniających, dzięki czemu można stworzyć niepowtarzalny efekt, podkreślający charakter całego projektu. Jednocześnie gwarantujemy optymalny drenaż i stabilność odwodnienia.
Wzory rusztów
Nr katalogowy | Nazwa Produktu | DWG | Karta katalogowa |
---|---|---|---|
132323 | ACO Multiline Seal In V100S koryto kr.ocynk. dł.100cm H=8,0 cm polimerbeton | DWG | |
132321 | ACO Multiline Seal In V100S koryto kr.ocynk. dł.100cm H=10,0 cm polimerbeton | DWG | |
132423 | ACO Multiline Seal In V100E koryto kr.nierdz. dł.100cm H=8,0 cm polimerbeton | DWG | |
132421 | ACO Multiline Seal In V100E koryto kr.nierdz. dł.100cm H=10,0 cm polimerbeton | DWG | |
132324 | ACO Multiline Seal In V100S koryto kr.ocynk z uszcz. Ø110 do kan.8cm, dł.100cm H=9,3cm polimerbeton | DWG | |
132322 | ACO Multiline Seal In V100S koryto kr.ocynk z uszcz. Ø110 do kan.10cm, dł.100cm H=11,3cm polimerbeton | DWG | |
132424 | ACO Multiline Seal In V100E koryto kr.nierdz z uszcz. Ø110 do kan.8cm, dł.100cm H=9,3cm polimerbeton | DWG | |
132422 | ACO Multiline Seal In V100E koryto kr.nierdz z uszcz. Ø110 do kan.10cm, dł.100cm H=11,3cm polimerbeton | DWG | |
132325 | ACO Multiline Seal In V100S skrz.odpł.kr.ocynk. z uszcz.Ø110,do kan.8cm,dł. 50cm H=46,0cm polimerbeton | DWG | |
132326 | ACO Multiline Seal In V100S skrz.odpł.kr.ocynk. z uszcz.Ø110,do kan.10cm,dł. 50cm H=46,0cm polimerbeton | DWG | |
132425 | ACO Multiline Seal In V100E skrz.odpł.kr.nierdz. z uszcz.Ø110,do kan.8cm,dł. 50cm H=46,0cm polimerbeton | DWG | |
132426 | ACO Multiline Seal In V100E skrz.odpł.kr.nierdz. z uszcz.Ø110,do kan.10cm,dł. 50cm H=46,0cm polimerbeton | DWG | |
132327 | ACO Multiline Seal In V100S ścianka kr.ocynk. do pocz. kanału niskiego 8/10cm, stal ocynkowana | DWG | |
132328 | ACO Multiline Seal In V100S ścianka kr.ocynk. do końca kanału niskiego 8/10cm, stal ocynkowana | DWG | |
132427 | ACO Multiline Seal In V100E ścianka kr.nierdz. do pocz. kanału niskiego 8/10cm, stal nierdzewna | DWG | |
132428 | ACO Multiline Seal In V100E ścianka kr.nierdz. do końca kanału niskiego 8/10cm, stal nierdzewna | DWG |
Nr katalogowy | Nazwa Produktu | DWG | Karta Katalogowa |
---|---|---|---|
133311 | ACO Multiline Seal In V150S koryto kr.ocynk. dł.100cm H=12,0 cm polimerbeton | DWG | |
133411 | ACO Multiline Seal In V150E koryto kr.nierdz. dł.100cm H=12,0 cm polimerbeton | DWG | |
133312 | ACO Multiline Seal In V150S koryto kr.ocynk z uszcz. Ø110 do kan.12cm, dł.100cm H=13cm polimerbeton | DWG | |
133412 | ACO Multiline Seal In V150E koryto kr.nierdz z uszcz. Ø110 do kan.12cm, dł.100cm H=13cm polimerbeton | DWG | |
133315 | ACO Multiline Seal In V150S skrz.odpł.kr.ocynk. z uszcz.Ø110,do kan.12cm,dł. 50cm H=66,0cm polimerbeton | DWG | |
133415 | ACO Multiline Seal In V150E skrz.odpł.kr.nierdz. z uszcz.Ø110,do kan.12cm,dł. 50cm H=66,0cm polimerbeton | DWG | |
133317 | ACO Multiline Seal In V150S ścianka kr.ocynk. do pocz. kanału niskiego 12cm, stal ocynkowana | DWG | |
133318 | ACO Multiline Seal In V150S ścianka kr.ocynk. do końca kanału niskiego 12cm, stal ocynkowana | DWG | |
133417 | ACO Multiline Seal In V150E ścianka kr.nierdz. do pocz. kanału niskiego 12cm, stal nierdzewna | DWG | |
133418 | ACO Multiline Seal In V150E ścianka kr.nierdz. do końca kanału niskiego 12cm, stal nierdzewna | DWG |
Nr katalogowy | Nazwa Produktu | DWG | Karta Katalogowa |
---|---|---|---|
133712 | ACO Multiline Seal In V200E koryto kr.nierdz z uszcz. Ø110 do kan.12cm, dł.100cm H=13cm polimerbeton | DWG | |
133515 | ACO Multiline Seal In V200S skrz.odpł.kr.ocynk. z uszcz.Ø110,do kan.12cm,dł. 50cm H=71,0cm polimerbeton | DWG | |
133715 | ACO Multiline Seal In V200E skrz.odpł.kr.nierdz. z uszcz.Ø110,do kan.12cm,dł. 50cm H=71,0cm polimerbeton | DWG | |
133517 | ACO Multiline Seal In V200S ścianka kr.ocynk. do pocz. kanału niskiego 12cm, stal ocynkowana | DWG | |
133518 | ACO Multiline Seal In V200S ścianka kr.ocynk. do końca kanału niskiego 12cm, stal ocynkowana | DWG | |
133717 | ACO Multiline Seal In V200E ścianka kr.nierdz. do pocz. kanału niskiego 12cm, stal nierdzewna | DWG | |
133718 | ACO Multiline Seal In V200E ścianka kr.nierdz. do końca kanału niskiego 12cm, stal nierdzewna | DWG |
Polimerobeton |
ACO Drain® Multiline - Deklaracja właściwości użytkowych |
