ACO Multipoint
Wytrzymały wpust z korpusem z polimerbetonu do zastosowań w obszarach ruchu samochodów osobowych (B125) lub ciężarowych (D400)

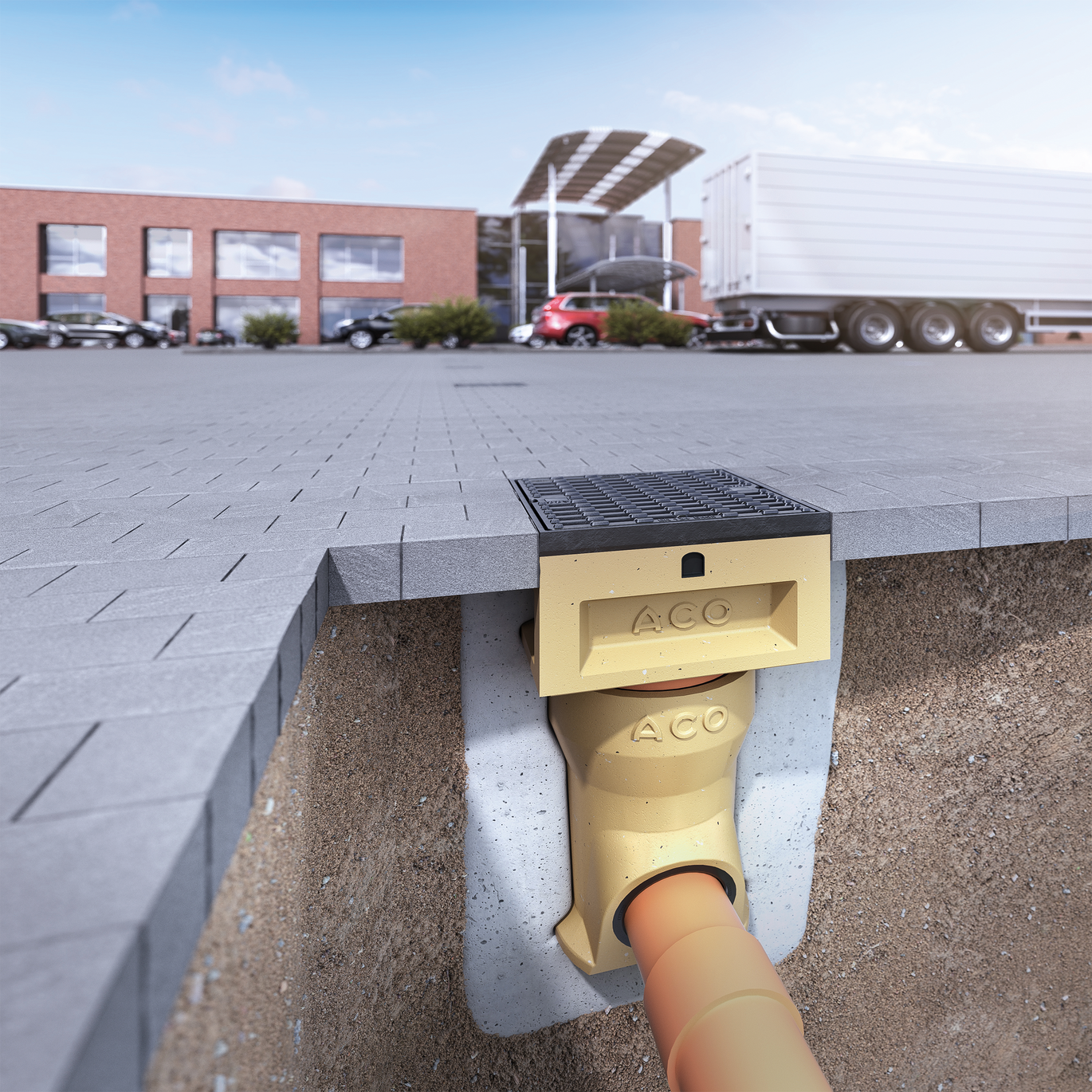

Obszary zastosowań odwodnień punktowych są zróżnicowane. Odwodnienia punktowe są często instalowane w klasycznych zastosowaniach przydomowych lub publicznych, gdzie oprócz rzeczywistej funkcji, szczególne znaczenie przy wyborze ma kwestia wzornictwa. Odwodnienia punktowe bywają również stosowane w miejscach wymagających znacznej wytrzymałości takich, jak tereny śródmiejskie z okazjonalnym ruchem dostawczym i ciężarowym. ACO Multipoint stanowi odpowiedź na te wymagania w nowej modułowej platformie. Platforma ta uwzględnia różne ruszty i krawędzie, a także uzupełniona jest o znacznie bardziej wytrzymały wariant wpustu – do zastosowań w klasie D400
Cechy produktu:
- Wymiar nominalny rusztu 300x300mm
- Korpus wykonany z nienasiąkliwego polimerbetonu klasy mrozoodporności F1000
- Możliwość montażu w obszarach ruchu samochodów osobowych (B125) lub ciężarowych (D400)
- Korpusy z krawędziami z żeliwa lub stali ocynkowanej
- Wydajność bez zamontowanego syfonu około 4,5 l/s (wersja z odpływem poziomym) lub 6 l/s (wersja z odpływem pionowym)
- Odpływ Ø110 (odpływ poziomy) lub Ø160 (odpływ pionowy)
- Kosz osadczy w zestawie
- Możliwość zasyfonowania z użyciem systemowego syfonu
| Nr | Produkt | dwg | |
|---|---|---|---|
| 152901 | ACO Multipoint korpus wpustu niskiego 300x300,króciec pionowy Ø160,h=274mm,krawędź żeliwo, bez rusztu, polimerbeton | dwg | |

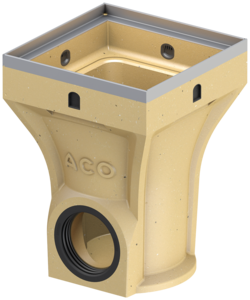

| 152902 | ACO Multipoint korpus wpustu 300x300, uszczelka Ø110,h=400mm, bez rusztu, krawędź stal ocynkowana, polimerbeton | dwg | |
| 152903 | ACO Multipoint korpus wpustu 300x300, uszczelka Ø110,h=400mm, bez rusztu, krawędź żeliwo, polimerbeton | dwg | |

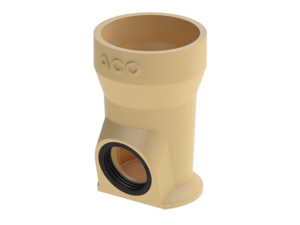

| 152906 | ACO Multipoint wpust dwuczęściowy obracany, 300x300,uszczelka Ø110, h=565mm, bez rusztu, krawędź żeliwo, polimerbeton | dwg | |

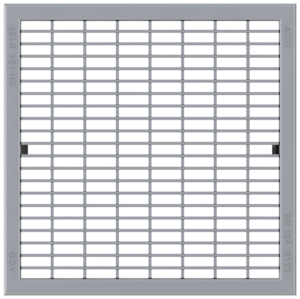

| 152910 | ACO Multipoint ruszt kratowy do wpustu 300x300mm, B125, oczko 9x28mm, stal ocynkowana | dwg | |

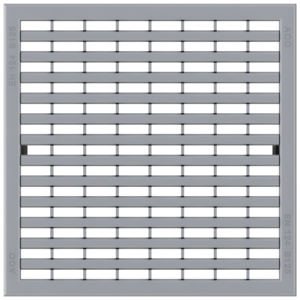

| 152911 | ACO Multipoint ruszt profil U-kształtne, do wpustu 300x300mm, B125, szerokość otworu 9mm, stal ocynkowana | dwg | |

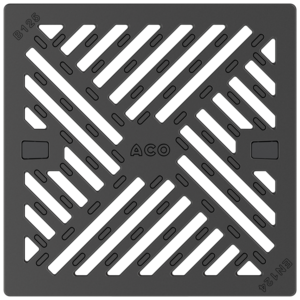

| 152912 | ACO Multipoint ruszt do wpustu 300x300mm, B125, szerokość otworu 10mm, żeliwo | dwg | |

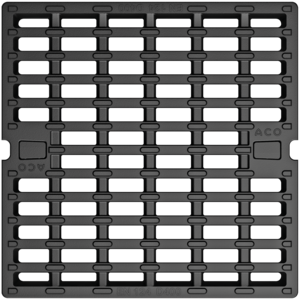

| 152913 | ACO Multipoint ruszt żeliwny kratowy do wpustu 300x300mm, D400, oczko 14x33mm, żeliwo | dwg | |

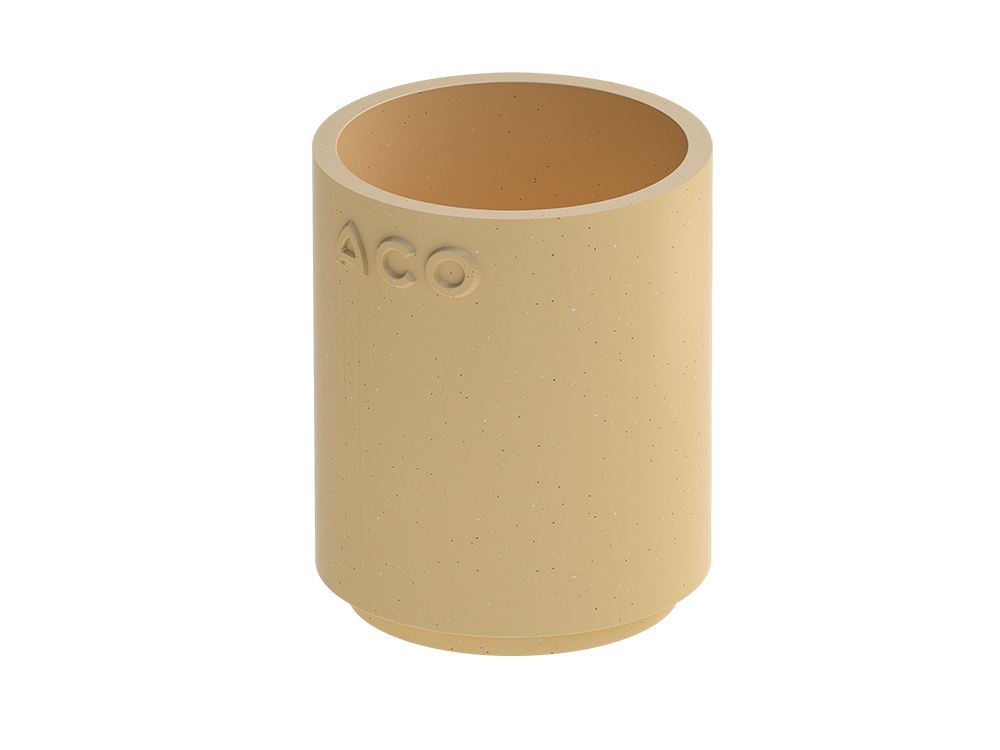

| 152920 | ACO Multipoint nadstawka z uszczelką Ø110 do rury spust, bez rusztu, krawędź stal ocynkowana, h=252mm, polimerbeton | dwg | |
| 152921 | ACO Multipoint nadstawka z uszczelką Ø110 do rury spust, bez rusztu, krawędź żeliwna ,h=252mm, polimerbeton | dwg | |

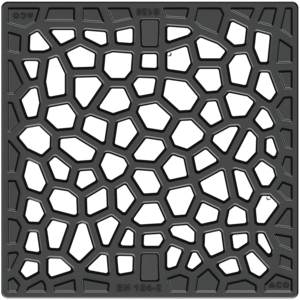

| 3005514 | ACO Multipoint ruszt Voronoi do wpustu 300x300mm, B125, żeliwo | dwg | |
| 3007785 | ACO Multipoint wpust niski 300x300, króciec pionowy Ø160, h=274mm, ruszt kratowy żeliwny, D400, polimerbeton | dwg | |
| 3007786 | ACO Multipoint wpust 300x300, uszczelka Ø110,h=400mm, ruszt żeliwny, B125, polimerbeton | dwg |
| ACO Multipoint - instrukcja eksploatacji |
| ACO Multipoint Dokumentacja dopuszczająca | zip |
