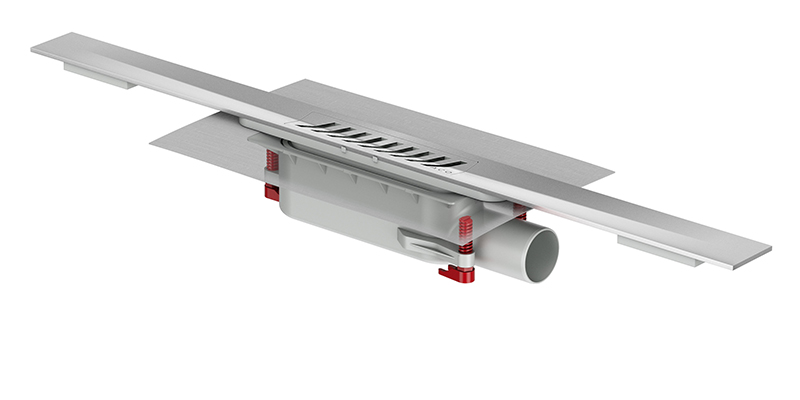

ACO ShowerDrain S+

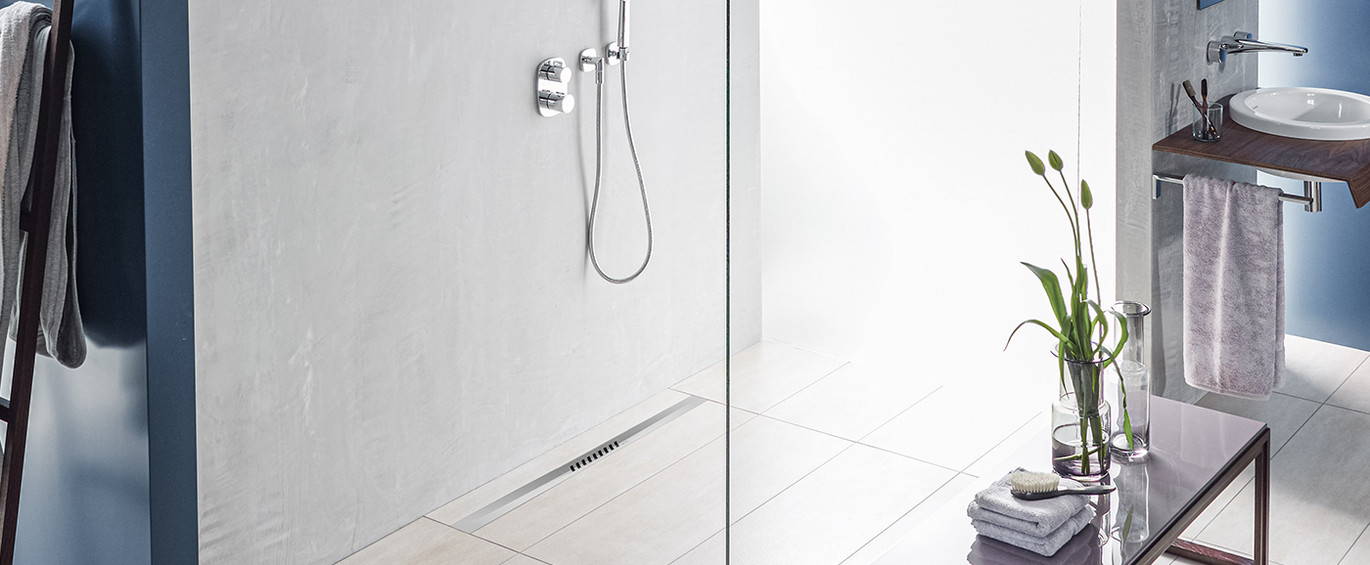

Bezprogowa łazienka – to stwierdzenie nigdy nie było tak prawdziwe.

ACO ShowerDrain S+ – to unikalne rozwiązanie prysznicowe, o niespotykanej dotychczas jakości, cechach użytkowych.


Zalety produktu

  • Prosty, szlachetny design
  • Banalnie prosty montaż

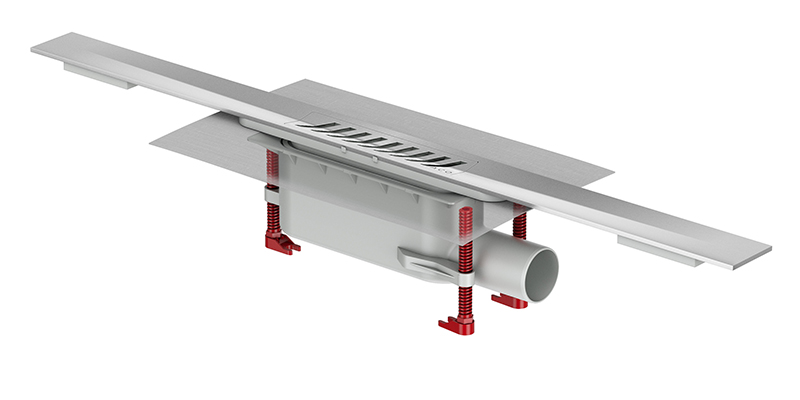

  • Bardzo szeroki zakres regulacji zarówno „dolnej” – odpływu, jak i „górnej” - profilu
  • Elektropolerowana stalowa powierzchnia, podkreślająca unikalność każdego wnętrza
  • Profil spadkowy

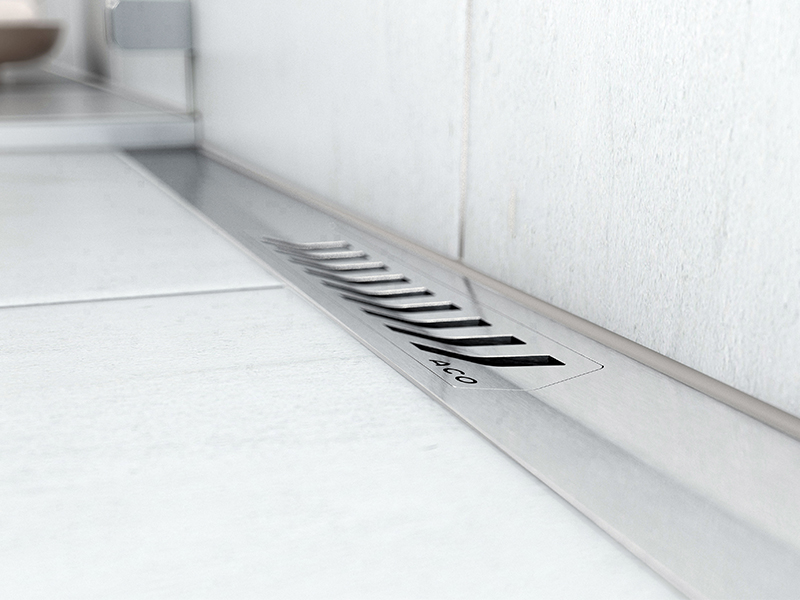

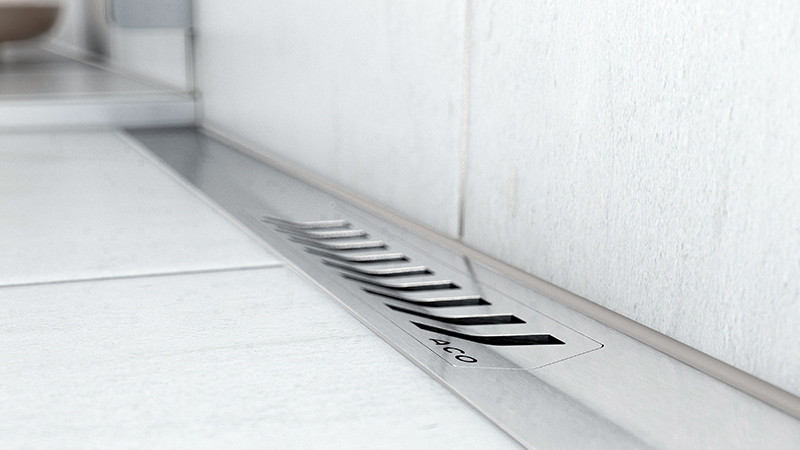

  • Ruszt demontowalny poprzez naciśnięcie, bez konieczności podważania
  • Idealnie licuje się z płytką
  • Grubość płytki dookoła od 12 do 35mm! W komplecie adapter
  • Zapewnia dobrą izolację dźwiękową (zgodnie z DIN 4109 oraz VDI 4100)

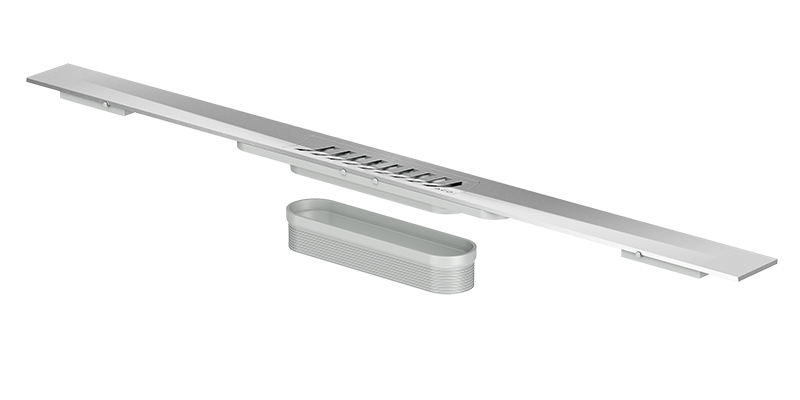

Informacje techniczne - profil

  • Profil spadkowy wykonany ze stali nierdzewnej AISI 304, o elektropolerowanej powierzchni
  • Klasa obciążenia K3
  • Reakcja termiczna klasy A
  • Szerokość profilu 55mm
  • Spadki wzdłuż i wszerz o osiach symetrii przecinających się w środku profilu, na ruszcie odpływu
  • Możliwość skracania profilu in situ o 80mm (po 40 na stronę). Skracanie symetryczne pozwala zachować niezmienione spadki

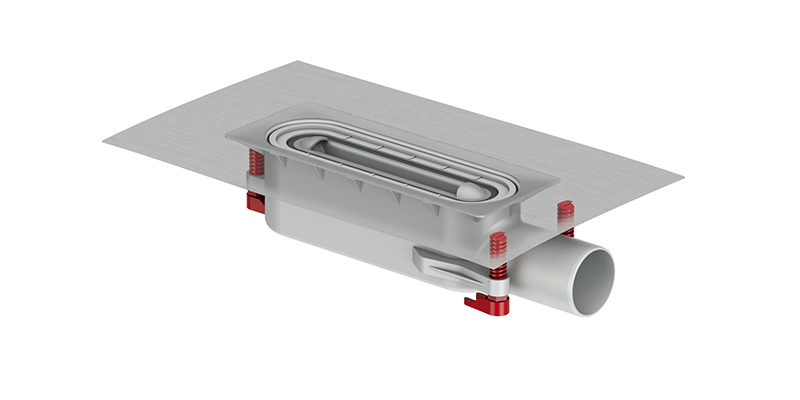

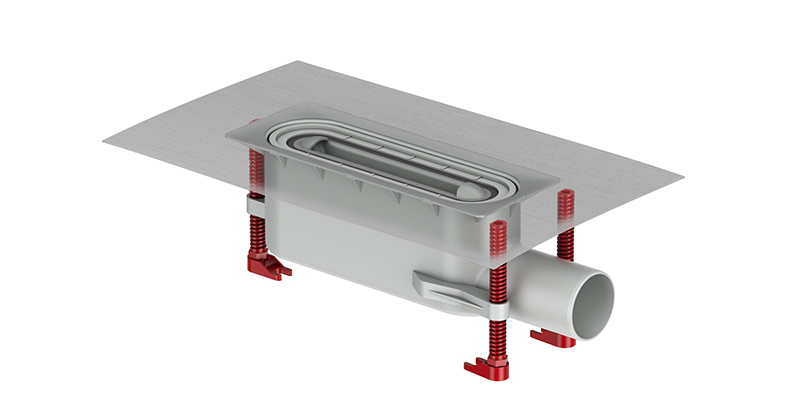

Informacje techniczne - odpływ

  • Wykonany z polipropylenu
  • Wysokość odpływu 50mm
  • Grubość bariery wodnej w syfonie 50mm
  • Wysokość od szlichty do posadzki niewykończonej
  • od 90 do 180mm + 12 do 35mm płytka
  • Rura odpływowa DN50 do zakończeń kielichowych,
  • oś wyprowadzona w spadku 1,5 stopnia
  • Syfon całkowicie demontowalny, dwuczęściowy
  • dla ułatwienia czyszczenia
  • Fabrycznie montowany mankiet uszczelniający
  • do łączenia z hydroizolacją na zakładkę 60mm
  • Zawiera akcesoria ułatwiające montaż
  • Przepływ hydrauliczny
    • 0,8 l/s przy spiętrzeniu 20mm
    • 0,7l/s przy spiętrzeniu 10mm

Profil spadkowy szczotkowany a następnie elektropolerowany, dla efektu połączenia najlepszych cech tych dwóch technologii – unikalnej struktury szczotkowanej stali oraz wyjątkowej gładkości elektropolerowanych powierzchni.

Profil

dł.szer.
mmmm

800

55

900

55

1000

55

1200

55

985

70

1085

70

1185

70

Odpływ DN 50

dł.szer.

wysokość
zabudowy

WSDN
mmmmmm

363

216

70-160

30

50

Odpływ DN 50

dł.szer.

wysokość
zabudowy

WSDN
mmmmmm

363

216

90-180

50

50

NumerNazwapdfdxf

9010.51.01

ACO ShowerDrain S+ profil kanału dł. 800

pdfdxf

9010.51.02

ACO ShowerDrain S+ profil kanału dł. 900

pdfdxf

9010.51.03

ACO ShowerDrain S+ profil kanału dł. 1000

pdfdxf

9010.51.04

ACO ShowerDrain S+ profil kanału dł. 1200

pdfdxf

9010.51.20

ACO ShowerDrain S+ korpus odpływu WS50

pdfdxf

9010.51.21

ACO ShowerDrain S+ korpus odpływu WS30

pdfdxf

Instrukcja montażu ACO Showerdrain S+pdf

Tabele odporności chemicznej stali nierdzewnejpdf

Krajowa Deklaracja Właściwości Użytkowych ACO ShowerDrain S+pdf
Deklaracja Właściwości Użytkowych ACO ShowerDrain S+pdf
