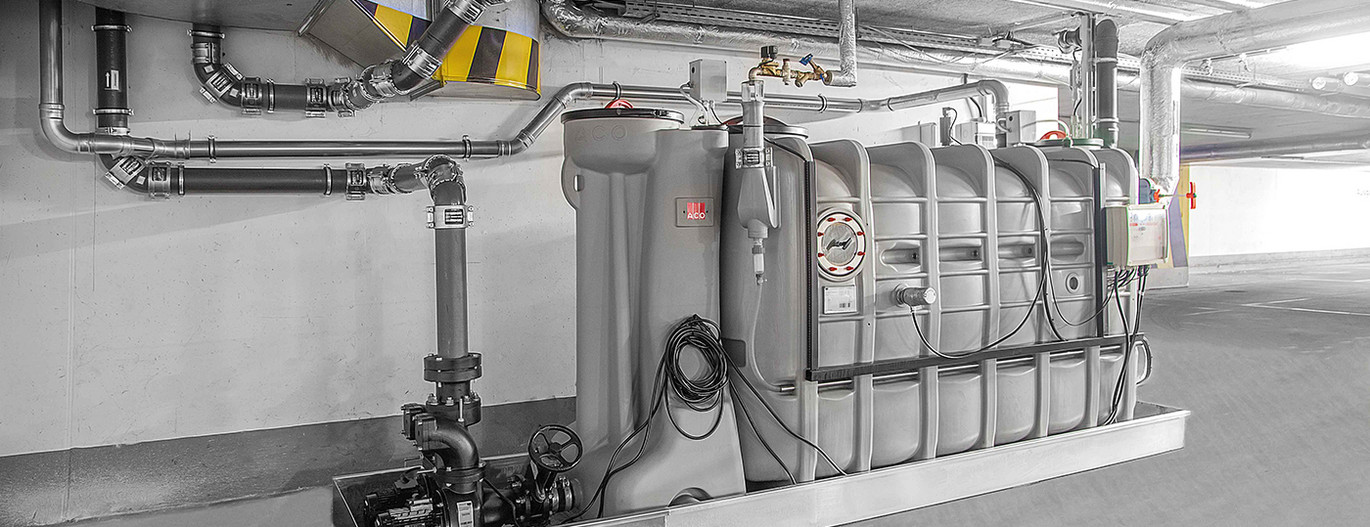

Ban Separatory Tluszczu Lipusmart

Separatory wolnostojące

ACO separatory tłuszczu wolnostojące można podzielić według kliku różnych kategorii:

  • materiał: stal nierdzewna oraz PEHD
  • kształt: owalne lub okrągłe dzielone
  • charakter pracy:
    • do pracy ciągłej (BEZ konieczności zatrzymywania pracy urządzenia na czas czyszczenia),
    • do pełnego opróżniania (Z koniecznością zatrzymywania pracy urządzenia na czas czyszczenia),
    • podzlewowe (mobilne)
  • stopień rozbudowy:
    • stopień podstawowy
    • rozszerzony – z króćcem do opróżniania
    • premium – z automatyką sterowaną manualnie
    • premium+ - z automatyką do programowania

Produkt objęty serwisem fabrycznym ACO

Separatory do całkowitego opróżniania

Separator tłuszczu do całkowitego opróżniania działa zgodnie z prawami fizyki z wykorzystaniem zasad grawitacji (różnica gęstości), tj. cięższe elementy z wody ściekowej spływają na dno (np. resztki jedzenia), elementy lżejsze od wody, takie jak np. oleje zwierzęce i tłuszcze podnoszą się w separatorze do góry. Według potrzeb, ale nie rzadziej niż raz na miesiąc separator musi zostać opróżniony, na czas czynności eksploatacyjnych praca w kuchni musi zostać zatrzymana. Separatory mogą być dostarczane w wersjach owalnych, okrągłych - dzielonych, co ułatwia dostawę i montaż. Urządzenia są wykonane ze stali nierdzewnej lub polietylenu.

Nowosc

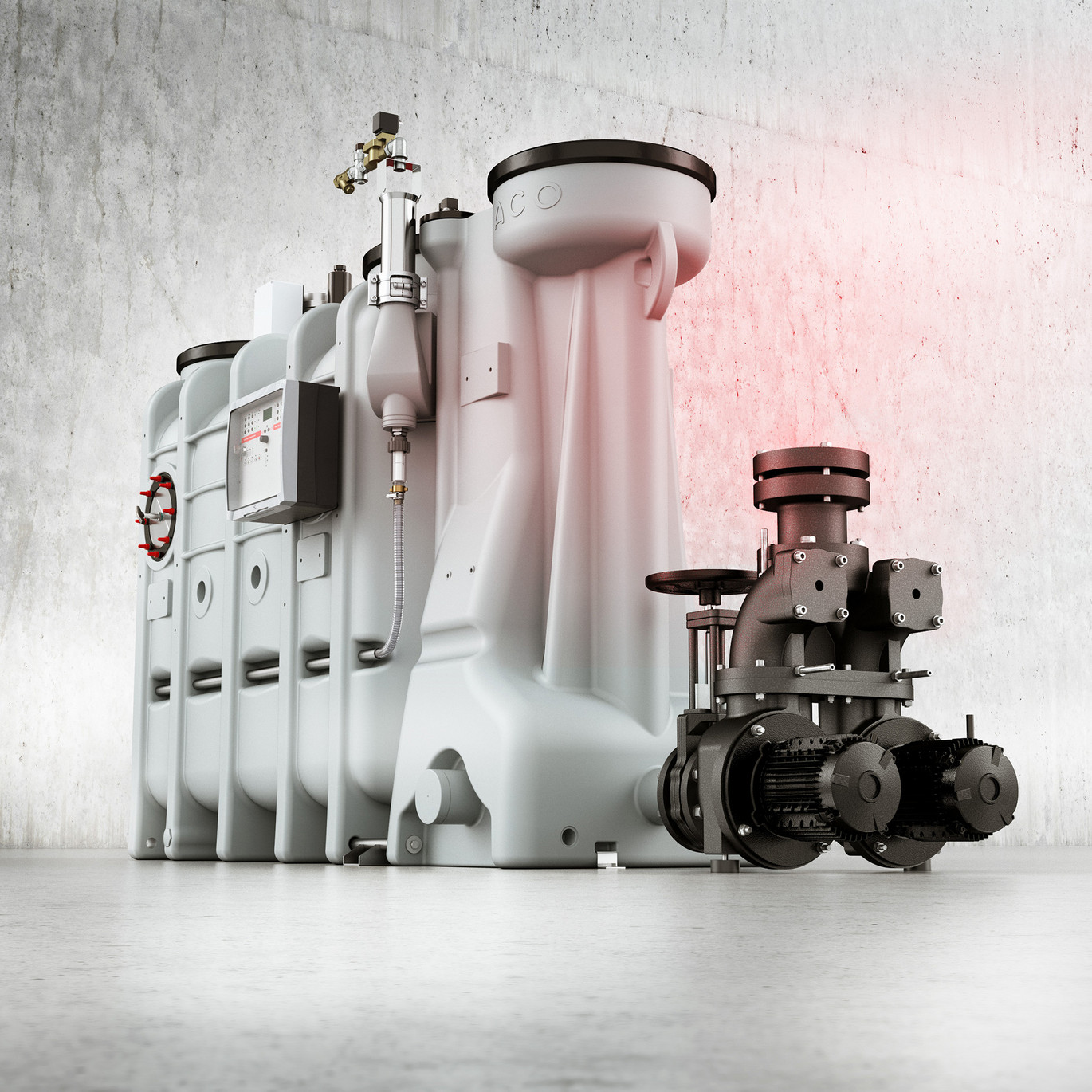

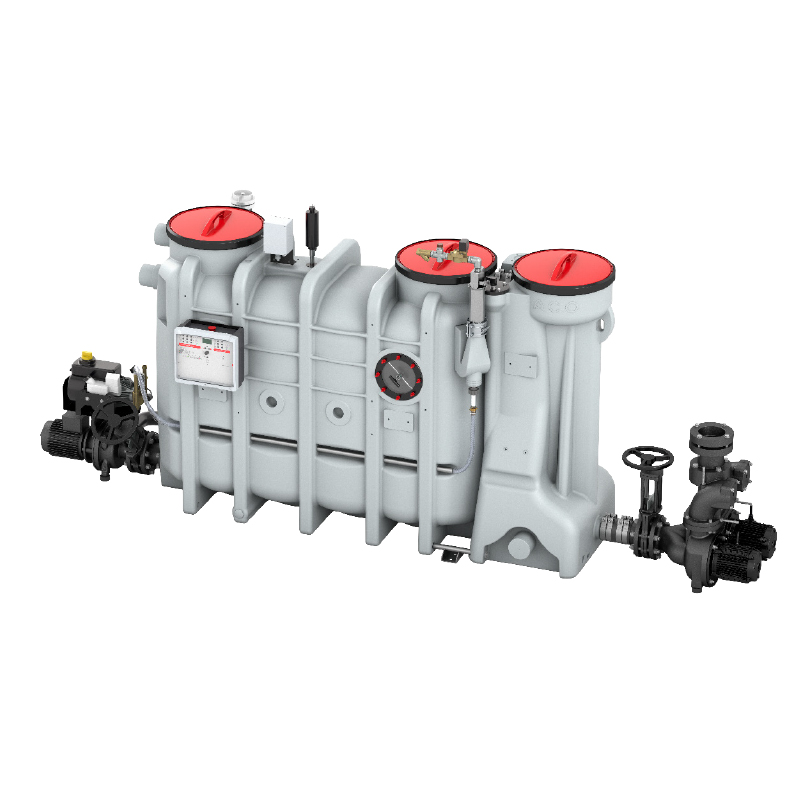

LipuSmart

  • Automatycznie sterowany, bezodorowy cykl czyszczenia oraz opróżniania separatora za pomocą pompy wysokociśnieniowej, głowicy czyszczącej, oraz pompy wspomagającej opróżnianie poprzez przewód bezpośrednio połączony z wozem asenizacyjnym
  • Przyłączenie króćca przewodu opróżniającego za pośrednictwem nasady strażackiej STORZ 75B

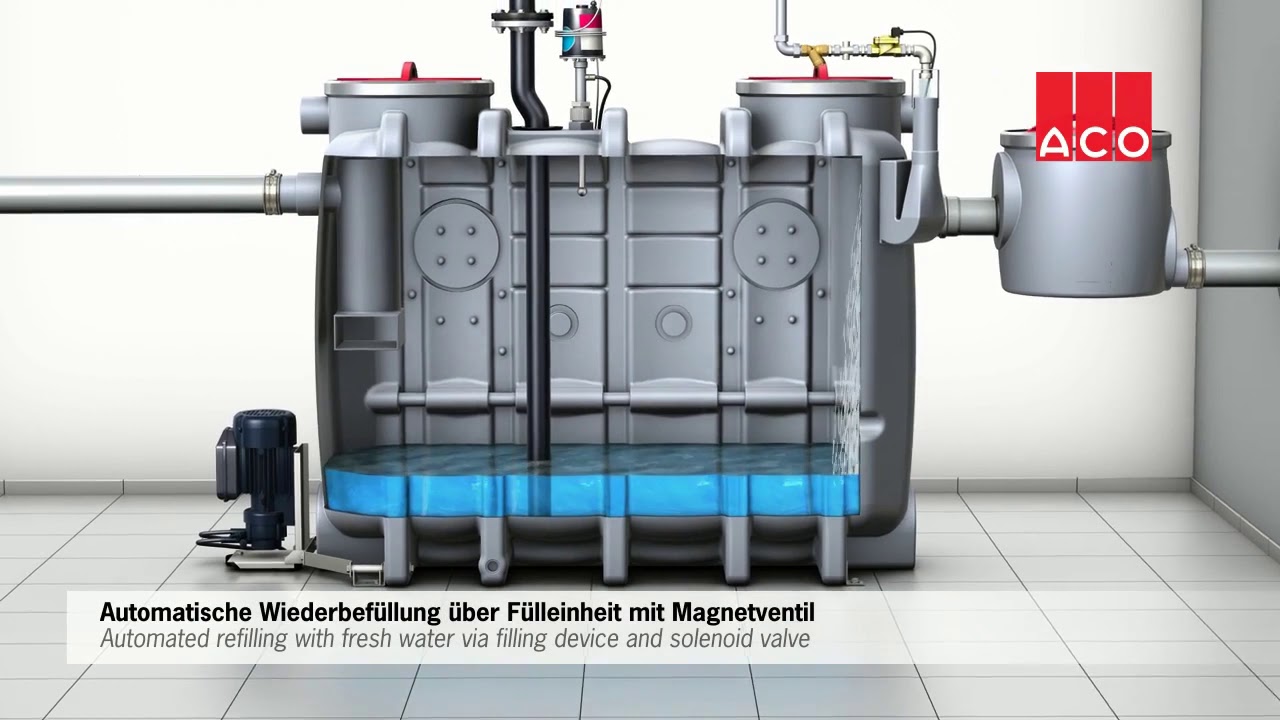

  • Układ napełniający po czyszczeniu sterowany elektrozaworem
  • Interfejs Blutooth (aplikacja ACO Multicontrol iOS/Android)
  • Sekcja pompowa wyposażona w pompę z wirnikiem vortex o wysokości podnoszenia ponad 6m słupa wody
ACO LipuSmart
Zalety produktu ACO
  • Separator samodzielnie zapewniający podnoszenie zgromadzonych zanieczyszczeń, jak również ścieków oczyszczonych na wymaganą rzędną geometryczną instalacji
  • Zintegrowane zabezpieczenie przed cofką
  • Poza wyjątkowymi przypadkami pompownia oraz separator mogą korzystać ze wspólnego przewodu wentylacyjnego
  • Niewielkie wymiary gotowego urządzenia, moduł pompy odprowadzającej ścieków oczyszczonych może być montowany w trzech kierunkach
  • Innowacyjny system sterowania, podatny na integrację z systemami budynkowymi
  • 4 w 1 – separator, pompownia, studzienka poboru próbek, zabezpieczenie przed cofaniem ścieków
  • Jako opcja możliwa komunikacja po protokole ModBUS
  • Stabilność strukturalna zbiornika przebadana i potwierdzona zgodnie z DIN 19901

Nowosc

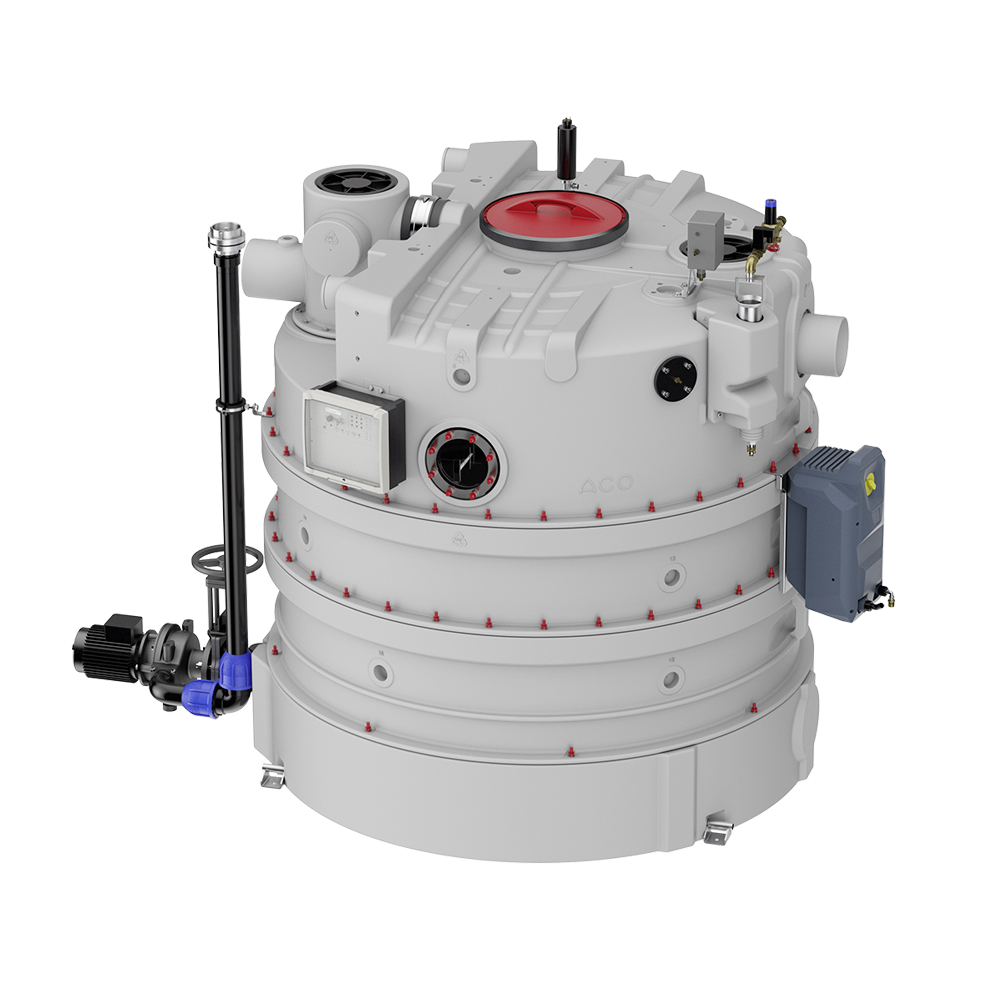

LipuJet-P-R

  • Automatycznie sterowany, bezodorowy cykl czyszczenia oraz opróżniania separatora za pomocą pompy wysokociśnieniowej, głowicy czyszczącej, oraz pompy wspomagającej opróżnianie poprzez przewód bezpośrednio połączony z wozem asenizacyjnym
  • Przyłączenie króćca przewodu opróżniającego za pośrednictwem nasady strażackiej STORZ 75B
  • Układ napełniający po czyszczeniu sterowany elektrozaworem
  • Dwukierunkowy montaż zapewniający zawsze dobry dostęp do wyposażenia separatora. Okrągła konstrukcja maksymalnie ogranicza niezbędną do eksploatacji przestrzeń.
  • Budowa modułowa pozwala wnieść urządzenie w najtrudniej dostępne części budynku.
Zalety produktu ACO
  • Przepływy od 5.5 do 22.5l/s
  • Masa elementów doskonale sprzyja prowadzeniu prac montażowych bez możliwości wykorzystania sprzętu transportowego. . Poszczególne segmenty są ze sobą połączone w sposób zapewniający absolutną szczelność.
  • Niewielkie wymiary gotowego urządzenia
  • Innowacyjny system sterowania, podatny na integrację z systemami budynkowymi
  • Możliwe podłączenie dopływu ścieków pod kątem dzięki ruchomemu kolanku wlotowemu
  • Jako opcja możliwa komunikacja po protokole ModBUS
  • Stabilność strukturalna zbiornika przebadana i potwierdzona zgodnie z DIN 19901

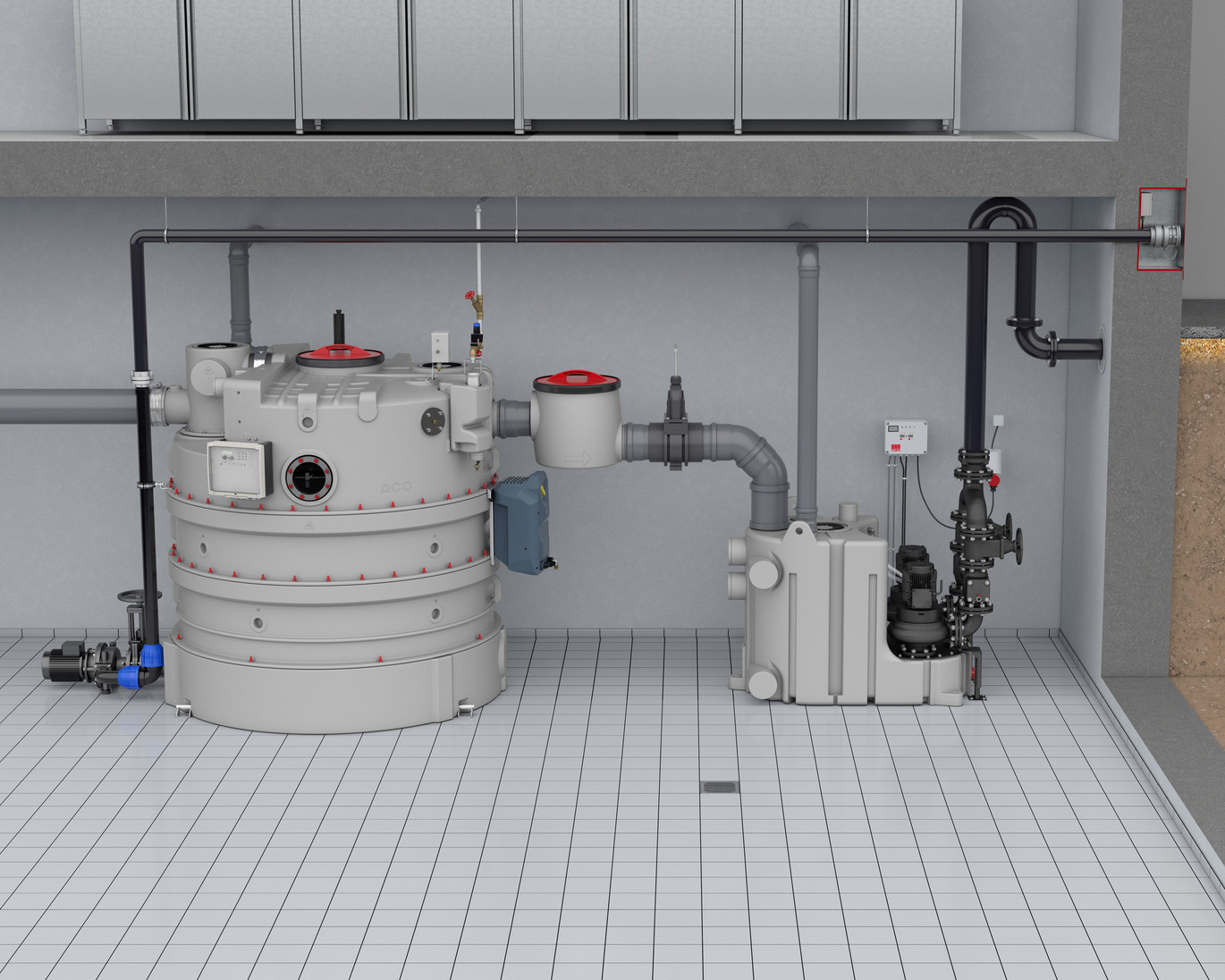

ACO LipuJet-P-R Ausbaustufe DAP EBV V01 2 3

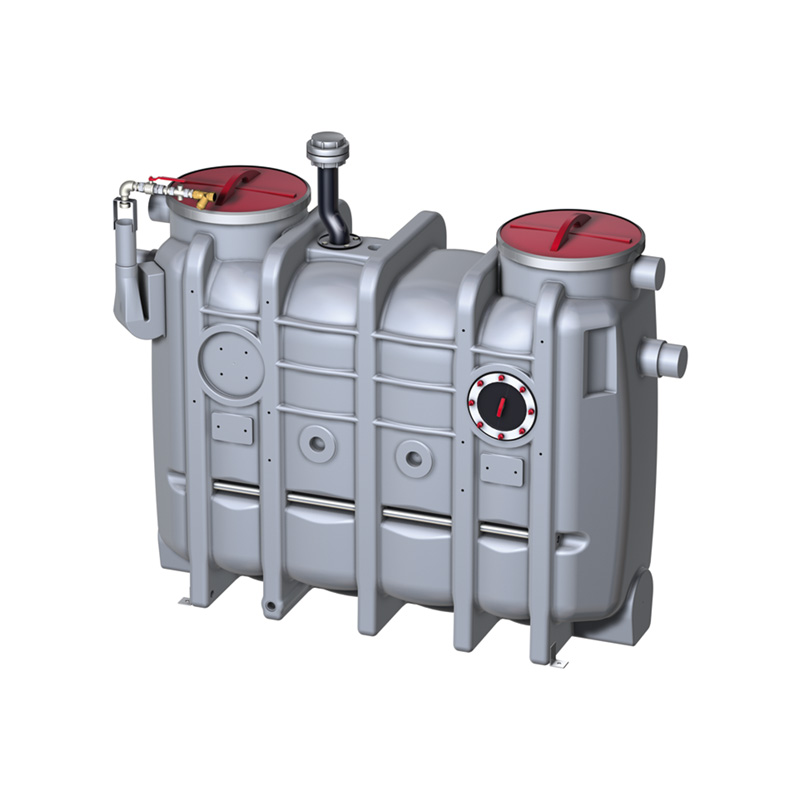

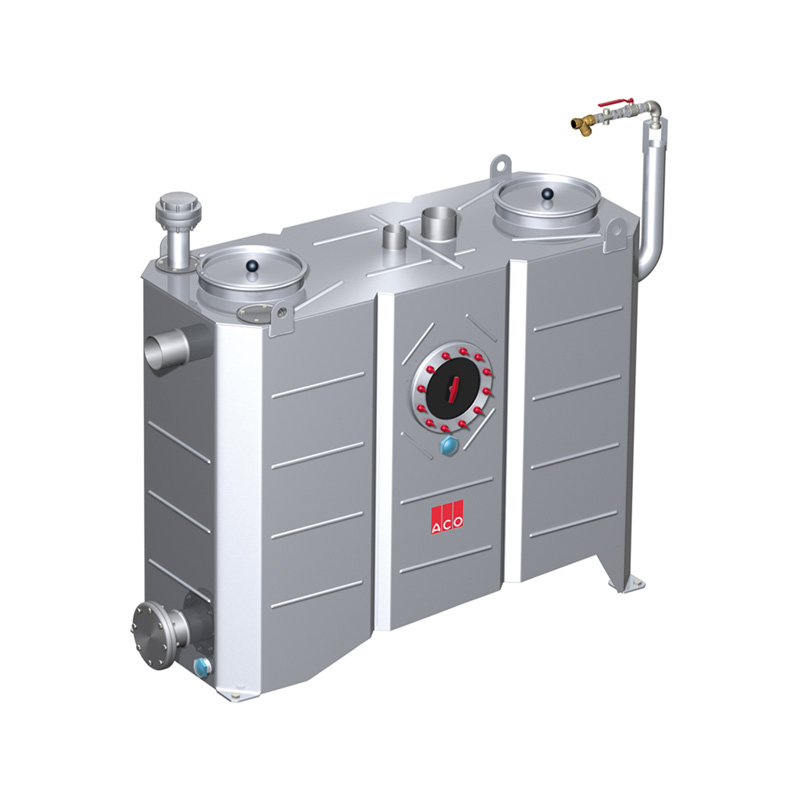

Owalne

  • odpowiadają normie PN-EN 1825, znak CE
  • 3 stopnie rozbudowy
  • kształt owalny dla łatwego
    wnoszenia do budynków
  • wielkość nominalna 1-10

LipuSmart P-OAP
LipuSmart P-OAP
LipuJet-S-O
LipuJet-S-O
LipuJet-P-O
LipuJet-P-O

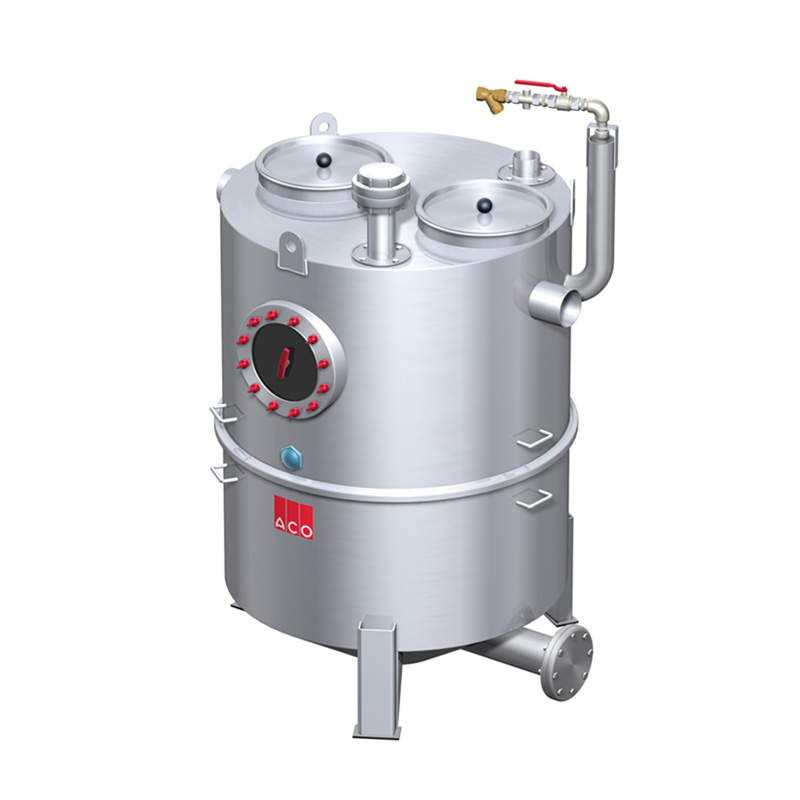

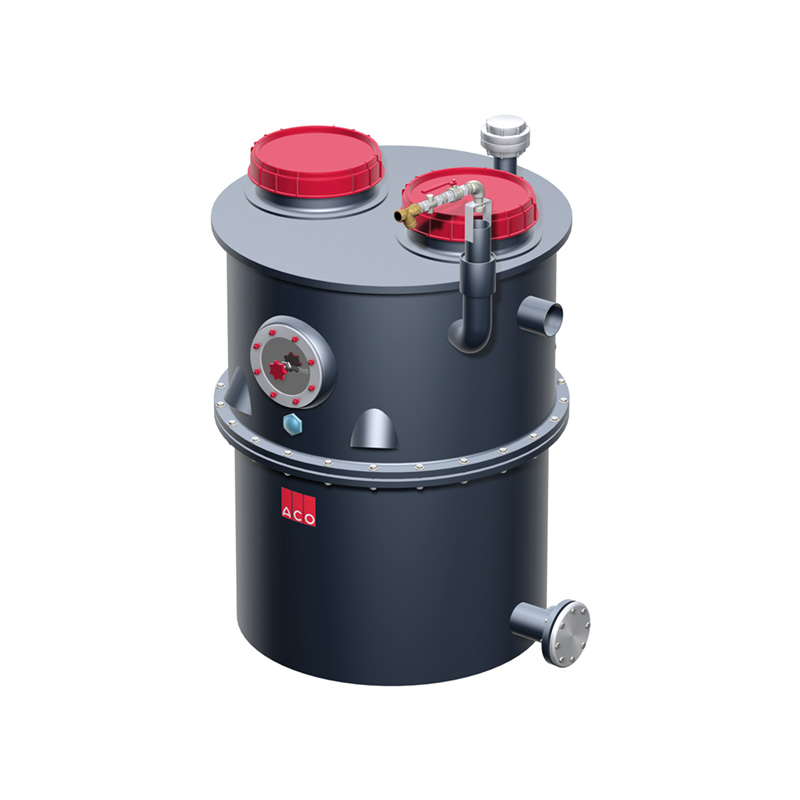

Okrągłe

  • odpowiadają normie PN-EN 1825, znak CE
  • 3 stopnie rozbudowy
  • segmentowa budowa dla łatwego wnoszenia do budynków, także w przypadku wnoszenia po schodach
  • wielkość nominalna 2-20
LipuJet-P-RP
LipuJet-P-RP
LipuJet-S-R
LipuJet-S-R
LipuJet-P-R
LipuJet-P-R

Separatory podzlewowe - mobilne

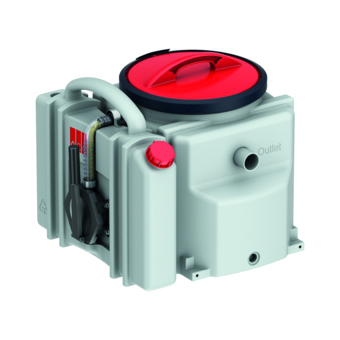

  • LipuMobil-P - z tworzywa sztucznego
  • do zastosowania w przenośnych punktach szybkiej gastronomii i okazjonalnych stoiskach gastronomicznych
  • czyszczenie separatora przez opróżnienie i wypłukanie (urządzenie nie jest przystosowane do montażu „na stałe”)
  • separator wyposażony w ręczną pompkę membranową do opróżniania zawartości

LipuJet-P-OD/-S-OD
LipuJet-P-RD/S-RD

Opróżnianie urządzenia poprzez bezpośrednie odsysanie poprzez dodaną w standardzie rurę z szybkozłączką z czyszczeniem przez otwarty właz.

Do opróżniania separatora wykorzystuje się bezpośrednie odsysanie poprzez rurę z szybkozłaczką, która może być wyprowadzona np. na ścianę, aczkolwiek czyszczenie odbywa się po otwarciu włazów w urządzeniu z wykorzystaniem zewnętrznego urządzenia myjącego (poza zakresem ACO). Po czyszczeniu urządzenie napełniamy czystą wodą. Eksploatacja odbywa się z ograniczoną emisją nieprzyjemnych zapachów.

ŚREDNI komfort eksploatacji

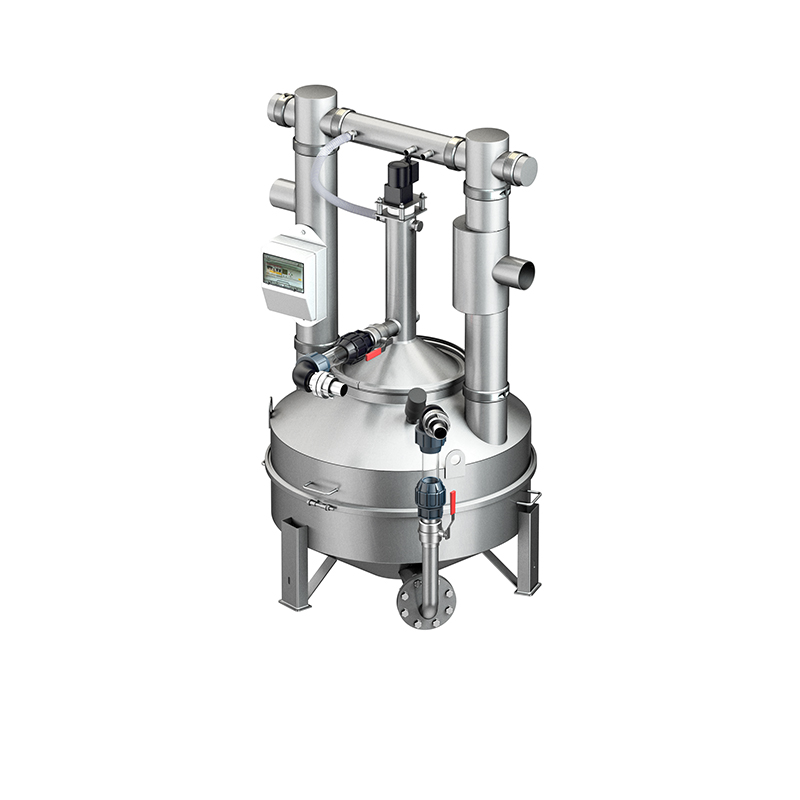

LipuJet-P-OM/-S-OM
LipuJet-P-RM/S-RM

Opróżnianie urządzenia poprzez bezpośrednie odsysanie poprzez dodaną w standardzie rurę z szybkozłączką z czyszczeniem wewnętrznym bez otwierania urządzenia.
Sterowanie manualne.

Do opróżniania separatora wykorzystuje się bezpośrednie odsysanie poprzez rurę z szybkozłaczką, która może być wyprowadzona np. na ścianę, czyszczenie odbywa poprzez uruchomienie myjki wysokociśnieniowej zainstalowanej wewnątrz urządzenia. Sterowanie procesem odbywa się w sposób manualny. Po czyszczeniu urządzenie napełniamy czystą wodą. Eksploatacja odbywa się z bez emisji nieprzyjemnych zapachów.

PREMIUM komfort eksploatacji

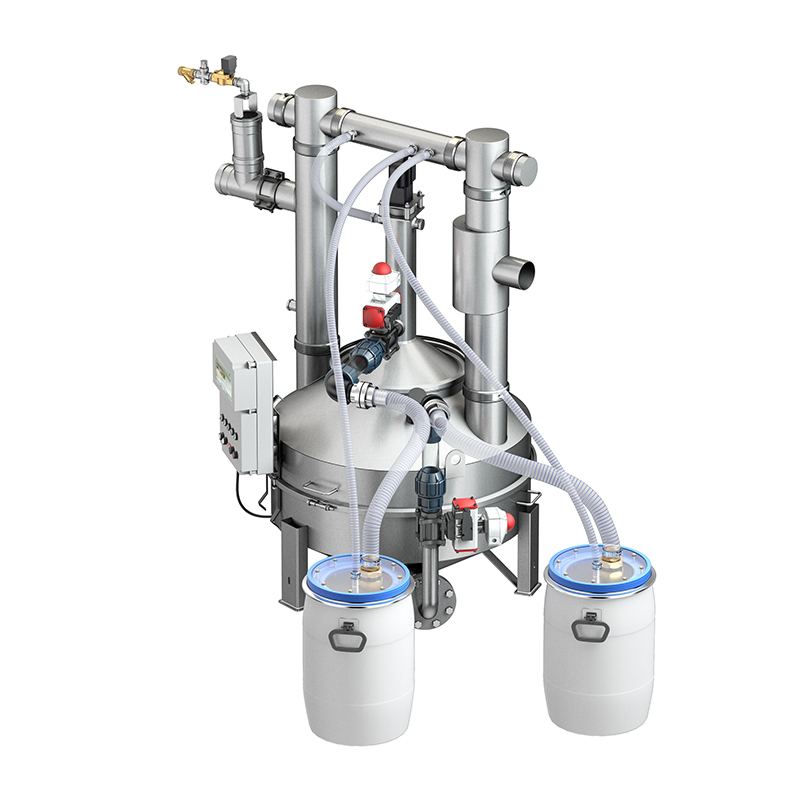

LipuJet-P-OA/-S-OA
LipuJet-P-RA/S-RA

Opróżnianie urządzenia poprzez bezpośrednie odsysanie poprzez dodaną w standardzie rurę z szybkozłączką z czyszczeniem wewnętrznym bez otwierania urządzenia.
Sterowanie automatyczne.
Do opróżniania separatora wykorzystuje się bezpośrednie odsysanie poprzez rurę z szybkozłaczką, która może być wyprowadzona np. na ścianę, czyszczenie odbywa poprzez uruchomienie myjki wysokociśnieniowej zainstalowanej wewnątrz urządzenia. Sterowanie procesem odbywa się w sposób automatyczny. Po czyszczeniu urządzenie napełniamy czystą wodą. Eksploatacja odbywa się z bez emisji nieprzyjemnych zapachów.

LipuJet-P-OAP/-S-OAP
LipuJet-P-RAP/-S-RAPP

Opróżnianie odbywa się bez otwierania urządzenia za pośrednictwem stałego rurociągu z szybkozłączką dla wozu asenizacyjnego. Po odebraniu zgromadzonych nieczystości następuje mycie wewnętrzne wodą zimną i ponownie – odebranie popłuczyn, a finalnie napełnienie urządzenia czystą wodą aby mogło wznowić pracę. Proces odbywa się w całości automatycznie.

  • Urządzenie dodatkowo zawiera pompę wspomagającą opróżnianie.

PREMIUM komfort eksploatacji

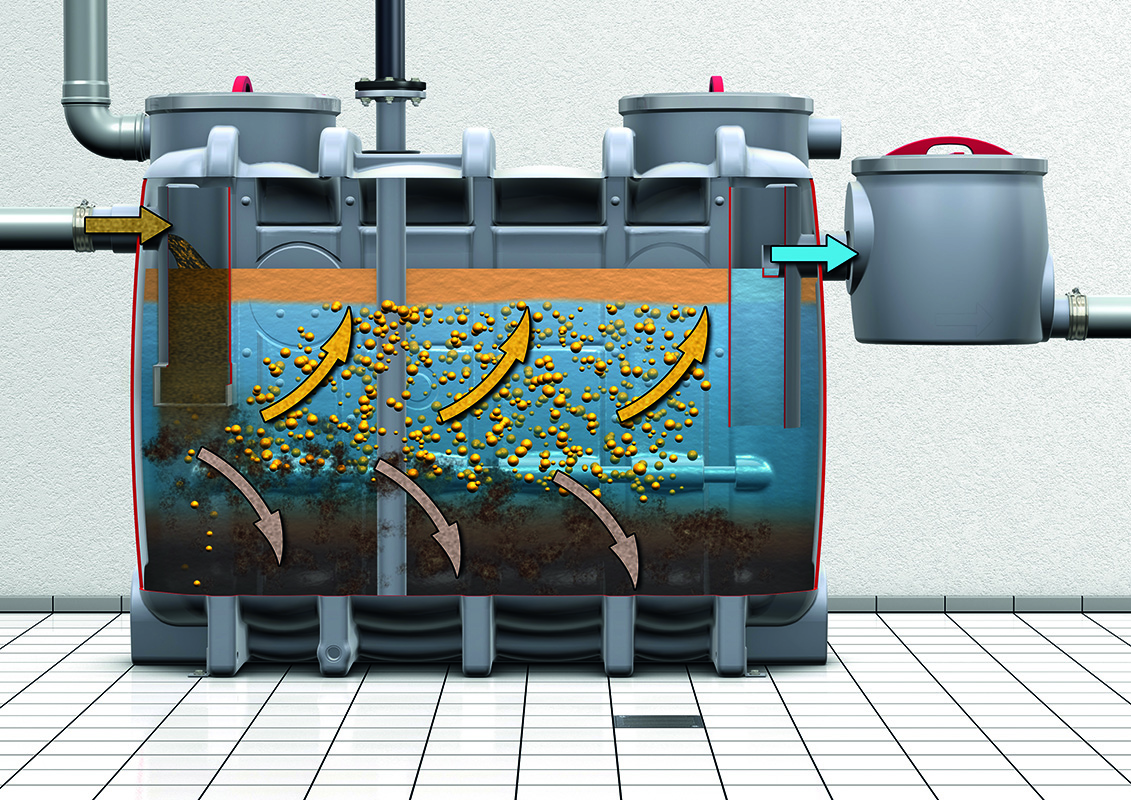

Zasada działania separatora tłuszczu

Separator tłuszczu pracuje wykorzystując grawitację (różnicę gęstości). Oznacza to, że cięższe składniki wody odpadowej (muły, zanieczyszczenia w formie stałej) opadają na dno, a lżejsze elementy jak tłuszcze organiczne i oleje flotują na powierzchnię zebranego ścieku i tworzą warstwę.
W momencie opróżniania separatora stwardniała warstwa może być trudna do usunięcia, dlatego oferujemy bardziej zaawansowane urządzenia.

Stężała warstwa tłuszczu w separatorze może zostać rozdrobniona poprzez użycie dyszy wysokociśnieniowej o mocy do 175 bar, umieszczonej w specjalnej rotacyjnej głowicy czyszczącej. Homogenizowany tłuszcz zostaje w ten sposób przygotowywany do łatwego odessania. Zależnie od sytuacji na miejscu, zawartość separatora może zostać odessana poprzez sztywno zainstalowaną rurę ssącą lub przy pomocy pompy wyporowej zamontowanej bezpośrednio na separatorze tłuszczu.

Zasada działania przy pełnym opróżnianiu zawartości w wersji wolnostojącej
W przypadku separatorów tłuszczu przeznaczonych do pełnego opróżniania zawartości, osady i tłuszcze są gromadzone w zbiorniku separatora umieszczonego w budynku i są utylizowane przez wyspecjalizowaną firmę w określonych odstępach czasowych lub według potrzeby.

NrNazwaPDF
7571.74.32LIPUREX OA NG 1 (L)pdf
7571.74.42LIPUREX OA NG 1 (P)pdf
7572.74.32 LIPUREX OA NG 2 (L)pdf
7572.74.42LIPUREX OA NG 2 (P)pdf
7573.74.32LIPUREX OA NG 3 (L)pdf
7573.74.42LIPUREX OA NG 3 (P)pdf
7574.74.32LIPUREX OA NG 4 (L)pdf
7574.74.42LIPUREX OA NG 4 (P)pdf
7575.74.32LIPUREX OA NG 5.5 (L)pdf
7575.74.42LIPUREX OA NG 5.5 (P)pdf
7577.74.32LIPUREX OA NG 7 (L)pdf
7577.74.42LIPUREX OA NG 7 (P)pdf
7578.74.32LIPUREX OA NG 8.5 (L)pdf
7578.74.42LIPUREX OA NG 8.5 (P)pdf
7580.74.32LIPUREX OA NG 10 (L)pdf
7580.74.42LIPUREX OA NG 10 (P)pdf

NrNazwaPDF
7571.84.32LIPUREX_OAE_ (L)pdf
7571.84.42LIPUREX_OAE_ (P)pdf
7572.84.32LIPUREX_OAE_ (L)pdf
7572.84.42LIPUREX_OAE_ (P)pdf
7573.84.32LIPUREX_OAE_ (L)pdf
7573.84.42LIPUREX_OAE_ (P)pdf
7574.84.32LIPUREX_OAE_ (L)pdf
7574.84.42 LIPUREX_OAE_(P)pdf
7575.84.32 LIPUREX_OAE_(L)pdf
7575.84.42LIPUREX_OAE_ (P)pdf
7577.84.32LIPUREX_OAE_ (L)pdf
7577.84.42LIPUREX_OAE_ (P)pdf
7578.84.3LIPUREX_OAE_2 (L)pdf
7578.84.42LIPUREX_OAE_ (P)pdf
7580.84.32LIPUREX_OAE_ (L)pdf
7580.84.42LIPUREX_OAE_ (P)pdf

NrNazwaPDF
7571.74.31LIPUREX_OS (L)pdf
7571.74.41LIPUREX_OS_ (P)pdf
7572.74.31LIPUREX_OS_ (L)pdf
7572.74.41LIPUREX_OS_ (P)pdf
7573.74.31LIPUREX_OS_ (L)pdf
7573.74.41LIPUREX_OS_ (P)pdf
7574.74.31LIPUREX_OS_ (L)pdf
7574.74.41LIPUREX_OS_ (P)pdf
7575.74.31LIPUREX_OS_ (L)pdf
7575.74.41LIPUREX_OS_ (P)pdf
7577.74.31LIPUREX_OS_ (L)pdf
7577.74.41LIPUREX_OS_ (P)pdf
7578.74.31LIPUREX_OS_ (L)pdf
7578.74.41LIPUREX_OS_ (P)pdf
7580.74.31LIPUREX_OS_ (L)pdf
7580.74.41 LIPUREX_OS_ (P)pdf

NrNazwaPDF
7571.84.31LIPUREX_OSE NG 1 (L)pdf
7571.84.41 LIPUREX_OSE NG 1 (P)pdf
7572.84.31LIPUREX_OSE NG 2 (L)pdf
7572.84.41LIPUREX_OSE NG 2 (P)pdf
7573.84.31LIPUREX_OSE NG 3 (L)pdf
7573.84.41LIPUREX_OSE NG 3 (P)pdf
7574.84.31LIPUREX_OSE NG 4 (L)pdf
7574.84.41LIPUREX_OSE NG 4 (P)pdf
7575.84.31LIPUREX_OSE NG 5.5 (L)pdf
7575.84.41LIPUREX_OSE NG 5.5 (P)pdf
7577.84.31LIPUREX_OSE NG 7 (L)pdf
7577.84.41LIPUREX_OSE NG 7 (P)pdf
7578.84.31LIPUREX_OSE NG 8.5 (L)pdf
7578.84.41LIPUREX_OSE NG 8.5 (P)pdf
7580.84.31LIPUREX_OSE NG 10 (L)pdf
7580.84.41LIPUREX_OSE NG 10 (P)pdf

NrNazwaDWGBIM
3552.36.00ACO LipuSmart P - OB NS 2DWG3D
3553.36.00ACO LipuSmart P - OB NS 3DWG3D
3554.36.00ACO LipuSmart P - OB NS 4DWG3D
3555.36.00ACO LipuSmart P - OB NS 5.5DWG3D
3557.36.00ACO LipuSmart P - OB NS 7 DWG3D
3558.36.00ACO LipuSmart P - OB NS 8.5DWG3D
3560.36.00ACO LipuSmart P - OB NS 10DWG3D

NrNazwaDWGBIM
3552.66.00ACO LipuSmart P - OD NS 2DWG3D
3553.66.00ACO LipuSmart P - OD NS 3DWG3D
3554.66.00ACO LipuSmart P - OD NS 4DWG3D
3555.66.00ACO LipuSmart P - OD NS 5.5DWG3D
3557.66.00ACO LipuSmart P - OD NS 7 DWG3D
3558.66.00ACO LipuSmart P - OD NS 8.5DWG3D
3560.66.00ACO LipuSmart P - OD NS 10DWG3D

WERSJA LEWA
NrNazwaDWGBIM
3552.76.32ACO LipuSmart P - OA NS 2DWG3D
3553.76.32ACO LipuSmart P - OA NS 3DWG3D
3554.76.32ACO LipuSmart P - OA NS 4DWG3D
3555.76.32ACO LipuSmart P - OA NS 5.5DWG3D
3557.76.32ACO LipuSmart P - OA NS 7 DWG3D
3558.76.32ACO LipuSmart P - OA NS 8.5DWG3D
3560.76.32ACO LipuSmart P - OA NS 10DWG3D
WERSJA PRAWA
NrNazwaDWGBIM
3552.76.42ACO LipuSmart P - OA NS 2DWG3D
3553.76.42ACO LipuSmart P - OA NS 3DWG3D
3554.76.42ACO LipuSmart P - OA NS 4DWG3D
3555.76.42ACO LipuSmart P - OA NS 5.5DWG3D
3557.76.42ACO LipuSmart P - OA NS 7 DWG3D
3558.76.42ACO LipuSmart P - OA NS 8.5DWG3D
3560.76.42ACO LipuSmart P - OA NS 10DWG3D
WERSJA LEWA
NrNazwaDWGBIM
3552.86.32ACO LipuSmart P - OAP NS 2DWG3D
3553.86.32ACO LipuSmart P - OAP NS 3DWG3D
3554.86.32ACO LipuSmart P - OAP NS 4DWG3D
3555.86.32ACO LipuSmart P - OAP NS 5.5DWG3D
3557.86.32ACO LipuSmart P - OAP NS 7 DWG3D
3558.86.32ACO LipuSmart P - OAP NS 8.5DWG3D
3560.86.32ACO LipuSmart P - OAP NS 10DWG3D
WERSJA PRAWA
NrNazwaDWGBIM
3552.86.42ACO LipuSmart P - OAP NS 2DWG3D
3553.86.42ACO LipuSmart P - OAP NS 3DWG3D
3554.86.42ACO LipuSmart P - OAP NS 4DWG3D
3555.86.42ACO LipuSmart P - OAP NS 5.5DWG3D
3557.86.42ACO LipuSmart P - OAP NS 7 DWG3D
3558.86.42ACO LipuSmart P - OAP NS 8.5DWG3D
3560.86.42ACO LipuSmart P - OAP NS 10DWG3D
NrNazwaDXF
3505.50.00ACO LipuJet P-RB NS 5.5dxf
3507.50.00ACO LipuJet P-RB NS 7dxf
3508.50.00ACO LipuJet P-RB NS 8.5dxf
3510.50.00ACO LipuJet P-RB NS 10dxf
3515.50.00ACO LipuJet P-RB NS 15dxf
3520.50.00ACO LipuJet P-RB NS 20dxf
3525.50.00ACO LipuJet P-RB NS 22.5dxf

NrNazwaDXF
3505.51.00ACO LipuJet P-RD NS 5.5dxf
3507.51.00ACO LipuJet P-RD NS 7dxf
3508.51.00ACO LipuJet P-RD NS 8.5dxf
3510.51.00ACO LipuJet P-RD NS 10dxf
3515.51.00ACO LipuJet P-RD NS 15dxf
3520.51.00ACO LipuJet P-RD NS 20dxf
3525.51.00ACO LipuJet P-RD NS 22.5dxf

Zabudowa prawa
NrNazwaDXF
3505.54.00ACO LipuJet P-RAP NS 5,5dxf
3507.54.00ACO LipuJet P-RAP NS 7dxf
3508.54.00ACO LipuJet P-RAP NS 8,5dxf
3510.54.00ACO LipuJet P-RAP NS 10dxf
3515.54.00ACO LipuJet P-RAP NS 15dxf
3520.54.00ACO LipuJet P-RAP NS 20dxf
3525.54.00ACO LipuJet P-RAP NS 22,5dxf
Zabudowa lewa
NrNazwaDXF
3505.54.10ACO LipuJet P-RAP NS 5,5dxf
3507.54.10ACO LipuJet P-RAP NS 7dxf
3508.54.10ACO LipuJet P-RAP NS 8,5dxf
3510.54.10ACO LipuJet P-RAP NS 10dxf
3515.54.10ACO LipuJet P-RAP NS 15dxf
3520.54.10ACO LipuJet P-RAP NS 20dxf
3525.54.10ACO LipuJet P-RAP NS 22,5dxf

Zabudowa prawa
NrNazwaDXF
3505.52.10ACO LipuJet P-RM NS 5.5dxf
3507.52.10ACO LipuJet P-RM NS 7dxf
3508.52.10ACO LipuJet P-RM NS 8.5dxf
3510.52.10ACO LipuJet P-RM NS 10dxf
3515.52.10ACO LipuJet P-RM NS 15dxf
3520.52.10ACO LipuJet P-RM NS 20dxf
3525.52.10ACO LipuJet P-RM NS 22.5dxf
Zabudowa lewa
NrNazwaDXF
3505.52.00ACO LipuJet P-RM NS 5.5dxf
3507.52.00ACO LipuJet P-RM NS 7dxf
3508.52.00ACO LipuJet P-RM NS 8.5dxf
3510.52.00ACO LipuJet P-RM NS 10dxf
3515.52.00ACO LipuJet P-RM NS 15dxf
3520.52.00ACO LipuJet P-RM NS 20dxf
3525.52.00ACO LipuJet P-RM NS 22.5dxf

Zabudowa prawa
NrNazwaDXF
3505.53.00ACO LipuJet P-RA NS 5,5 dxf
3507.53.00ACO LipuJet P-RA NS 7dxf
3508.53.00ACO LipuJet P-RA NS 8,5dxf
3510.53.00ACO LipuJet P-RA NS 10dxf
3515.53.00ACO LipuJet P-RA NS 15dxf
3520.53.00ACO LipuJet P-RA NS 20dxf
3525.53.00ACO LipuJet P-RA NS 22,5dxf
Zabudowa lewa
NrNazwaDXF
3505.53.10ACO LipuJet P-RA NS 5,5 dxf
3507.53.10ACO LipuJet P-RA NS 7dxf
3508.53.10ACO LipuJet P-RA NS 8,5dxf
3510.53.10ACO LipuJet P-RA NS 10dxf
3515.53.10ACO LipuJet P-RA NS 15dxf
3520.53.10ACO LipuJet P-RA NS 20dxf
3525.53.10ACO LipuJet P-RA NS 22,5dxf

NrNazwapdf
7672.60.00ACO LIPATOMAT NG 2pdf
7674.60.00ACO LIPATOMAT NG 4pdf
7677.60.00ACO LIPATOMAT NG 7pdf
7680.60.00ACO LIPATOMAT NG 10pdf
7685.60.00ACO LIPATOMAT NG 15pdf
7690.60.00ACO LIPATOMAT NG 20pdf

NrNazwaPDF
7672.30.00ACO LIPATOR NG 2pdf
7674.30.00ACO LIPATOR NG 4pdf
7677.30.00ACO LIPATOR NG 7pdf
7680.30.00ACO LIPATOR NG 10pdf
7685.30.00ACO LIPATOR NG 15pdf
7690.30.00ACO LIPATOR NG 20pdf

NrNazwaDWG
3700.04.00ACO LipuMobil - Pdwg
3700.04.10ACO LipuMobil - Pdwg
3700.04.20ACO LipuMobil - Pdwg
7600.00.15ACO LipuMobil - Pdwg

Separatory do częściowego opróżniania (do pracy ciągłej)

Urządzenia do opróżniania częściowego – Lipator-S-RM, Lipator-S-RA – przeznaczone do najbardziej nietypowych sytuacji, gdzie nie ma możliwości opróżniania klasycznego np. restauracja na szczycie budynku, pensjonat w górach. Zaleta to stałe zbieranie ładunku tłuszczu i osadów do niezależnych beczek (możliwość łatwej utylizacji tłuszczu), ich zmiana nie wymaga przerwy w pracy w kuchni.

Separatory Tluszczu Lipator-S-RM

Lipator-S-RM

Separator świeżego tłuszczu, obsługiwany manualnie

Wolnostojący

Separator w pełni zgodny z normą EN-PN 1825


Separatory Tluszczu Lipator-S-RA

Lipator-S-RA

Separator świeżego tłuszczu z automatycznym urządzeniem czyszczącym

Wolnostojący

Separator w pełni zgodny z normą EN-PN 1825
