ACO Finor® - żeliwne wpusty rewizyjne dla klas obciążenia L15 i M125

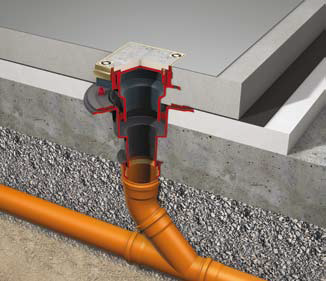

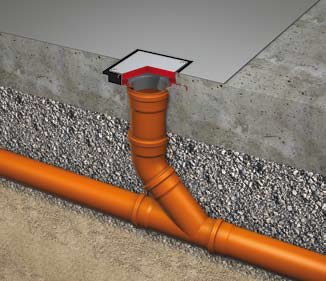

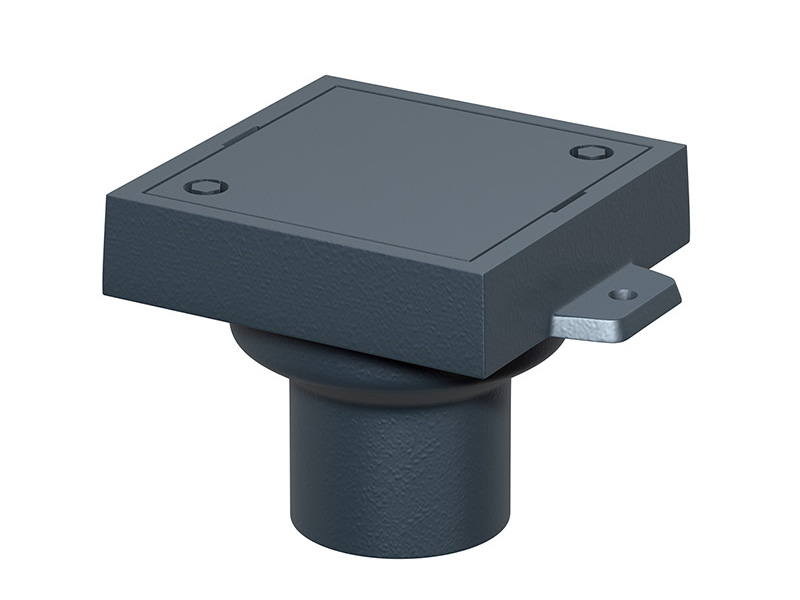

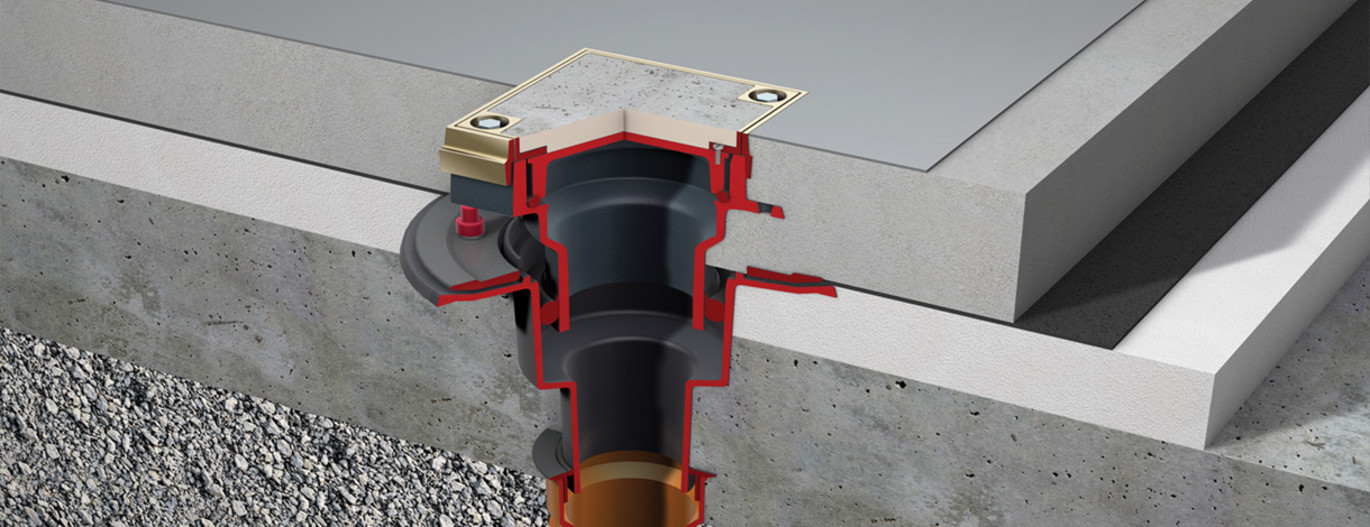

Wpusty rewizyjne stosowane są wewnątrz budynków w połączeniu z rurą pionową. Pozwalają na stały dostęp do wnętrza rury, w celu czyszczenia lub konserwacji. Wykonane z żeliwa szarego (GJL-200) wpusty ACO Finor cechuje wodoszczelność i gazoszczelność. Wpusty są zabezpieczone przed "cofką" do 0,5 bar. Dekiel wpustu mocowany jest na śruby. Otwór rewizyjny jest zależny od zastosowanej średnicy odpływu. W zależności od typu, wpusty mogą występować w wersji jedno- lub dwuczęściowej.
| NR | Opis | DWG |
|---|---|---|
| 5288.10.00 | Wpust 1 częsciowy, Klasa obciążenia: L 15, dekiel pełnożeliwny, DN 100 | DWG |
| 5288.20.00 | Wpust 1 częsciowy, Klasa obciążenia: L 15, dekiel pełnożeliwny, DN 125 | DWG |
| 5288.30.00 | Wpust 1 częsciowy, Klasa obciążenia: L 15, dekiel pełnożeliwny, DN 150 | DWG |
| 5288.13.00 | Wpust 1 częsciowy, Klasa obciążenia: L 15, rama mosiężna do dowolnego wypełniania, DN 100 | DWG |
| 5288.23.00 | Wpust 1 częsciowy, Klasa obciążenia: L 15, rama mosiężna do dowolnego wypełniania, DN 125 | DWG |
| 5288.33.00 | Wpust 1 częsciowy, Klasa obciążenia: L 15, rama mosiężna do dowolnego wypełniania, DN 150 | DWG |
| 5288.11.00 | Wpust 1 częsciowy, Klasa obciążenia: M 125, dekiel żeliwny do dowolnego wypełniania DN 100 | DWG |
| 5288.21.00 | Wpust 1 częsciowy, Klasa obciążenia: M 125, dekiel żeliwny do dowolnego wypełniania DN 125 | DWG |
| 5288.31.00 | Wpust 1 częsciowy, Klasa obciążenia: M 125, dekiel żeliwny do dowolnego wypełniania DN 150 | DWG |
| 5288.12.00 | Wpust 1 częsciowy, Klasa obciążenia: M 125, dekiel z wypełnieniem betonowym, DN 100 | DWG |
| 5288.22.00 | Wpust 1 częsciowy, Klasa obciążenia: M 125, dekiel z wypełnieniem betonowym, DN 120 | DWG |
| 5288.32.00 | Wpust 1 częsciowy, Klasa obciążenia: M 125, dekiel z wypełnieniem betonowym, DN 150 | DWG |
