ACO Combipoint® PP
Wpusty uliczne z korpusem modułowym

System Combipoint® firmy ACO to innowacyjny system wpustów w którym korpus jest wykonany z tworzywa sztucznego. Ruszt nie spoczywa bezpośrednio na korpusie wpustu a na oddzielnej warstwie betonu, dzięki czemu obciążenia od ruchu przekazywane są niemalże bezpośrednio na warstwy podbudowy drogi. Szeroki zakres wariantów korpusów i rusztów pozwala na dopasowanie rozwiązania do wymagań projektu.

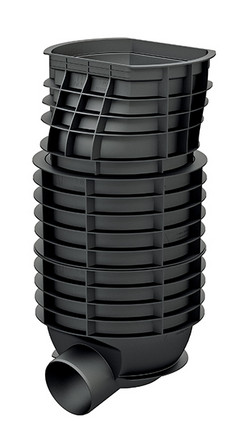

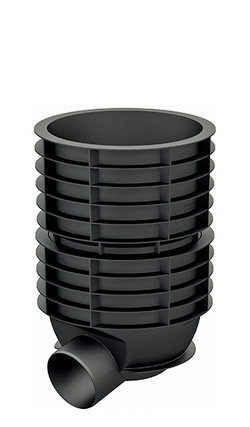

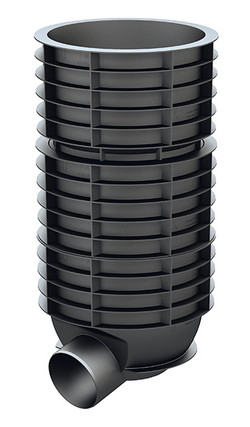

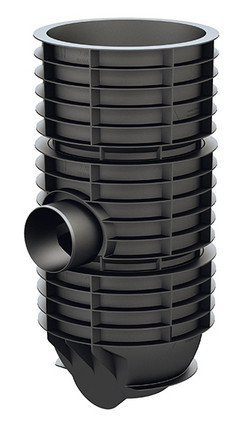

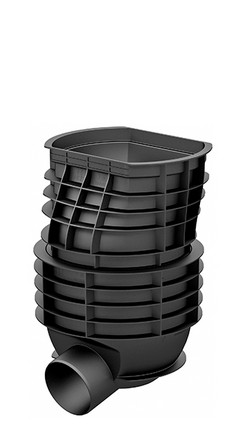

ACO Combipoint® PP:

Modułowa budowa korpusu pozwalająca na dowolną konfigurację
Niewielka waga poszczególnych modułów zapewniająca szybki i łatwy montaż
Ruszty w klasie obciążenia C250 i D400 w różnych wariantach wymiarów oraz formy
Elementy pośrednie oraz górne dostarczane z elementami ułatwiającymi montaż i eksploatację podczas budowy (pokrywa szalunkowa EPS, wyżłobienie do wybicia w ramie rusztu celem odwadniania nawierzchni przed ułożeniem finalnej warstwy jezdni
Możliwość montażu koszy osadczych zgodnie z normą DIN 4052-4

ACO Combipoint® to prosty pomysł, dlatego skuteczny. Polega na konstrukcyjnym rozdzieleniu rusztu i korpusu wpustu, co powoduje, iż stabilny ruszt żeliwny przekazuje w całości uderzenia i obciążenia dynamiczne powodowane przez ruch drogowy na przylegające do niego warstwy nośne drogi. W systemie występują ruszty w klasie C250 lub D400 w wariancie płaskim lub wklęsłym. Możliwość zainstalowania koszy osadczych zgodnie z normą DIN 4052-4.

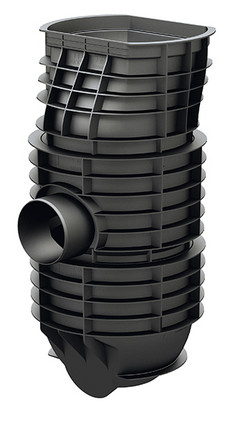

Część pośrednia korpusu z króćcem d=160mm

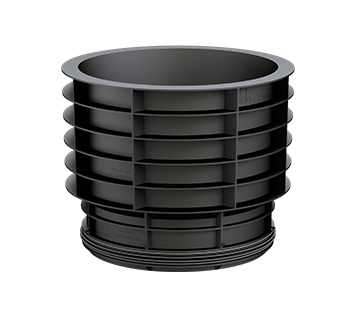

Część górna korpusu/konus pod ruszt 300x500

ACO Combipoint® - Katalog

pdf

Komponenty

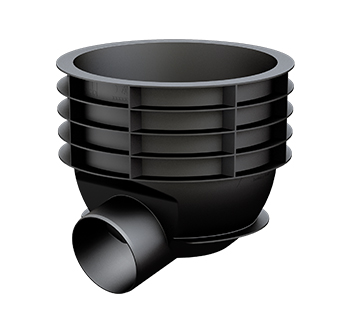

89010	ACO Combipoint PP, część dolna korpusu z odpływem d=160mm, H=35cm, polipropylen	pdf	dwg

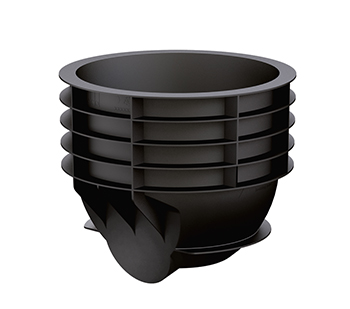

89011	ACO Combipoint PP, część dolna korpusu bez odpływu, H=35cm, polipropylen	pdf	dwg

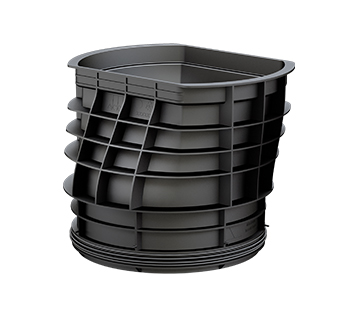

89012	ACO Combipoint PP, część górna korpusu_Konus pod ruszt 300x500, H=35cm, polipropylen	pdf	dwg
89013	ACO Combipoint PP, część pośrednia korpusu H=35cm, polipropylen	pdf	dwg

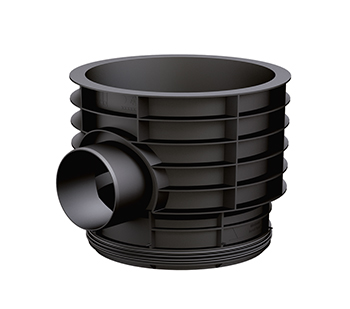

89014	ACO Combipoint PP, część pośrednia korpusu z króćcem d=160 mm, H=35 cm, polipropylen	pdf	dwg
Ruszty 300x500
89111	ACO Combipoint 300x500 ruszt żel. z ramą żel.,płaski,C250,h=100mm,niemalowany	pdf	dwg
89112	ACO Combipoint 300x500 ruszt żel. z ramą żel.,wklęsły,C250,h=125mm,niemalowany	pdf	dwg
89115	ACO Combipoint 300x500 ruszt żel. z ramą żel.,płaski,D400,h=100mm,niemalowany	pdf	dwg
89116	ACO Combipoint 300x500 ruszt żel. z ramą żel.,wklęsły,D400,h=125mm,niemalowany	pdf	dwg
89442	ACO Combipoint 300x500 ruszt żel. z ramą żel.,płaski,D400,h=100mm,niemalowany	pdf	dwg
1015498	ACO Combipoint 300x500 ruszt żel. z ram.żel.,płaski,D400,h=100mm,zawias jednostr,niemalowany	pdf	dwg
1200475	ACO Combipoint 300x500 ruszt żel. z ram.żel.,płaski,C250,h=100mm,bez moc. rusztu, niemalowany	pdf	dwg
1200476	ACO Combipoint 300x500 ruszt żel. z ram.żel.,płaski,D400,h=100mm,bez moc. rusztu, niemalowany	pdf	dwg
Ruszty 500x500
89113	ACO Combipoint 500x500 ruszt żel. z ramą bet.-żel.,płaski,C250,h=150mm,niemalowany	pdf	dwg
89114	ACO Combipoint 500x500 ruszt żel. z ramą bet.-żel.,wklęsły,C250,h=175mm,niemalowany	pdf	dwg
89117	ACO ruszt żel. wpustu 500x500 z ramą bet.-żel. kwadrat, płaski, D400, h=150mm,niemalowany	pdf	dwg
89118	ACO ruszt żel. wpustu 500x500 z ramą bet.-żel. kwadrat, wklęsły, D400, h=175mm,niemalowany	pdf	dwg
89443	ACO Combipoint 500x500 ruszt żel. z ramą bet.-żel.,płaski,D400,h=150mm, niemalowany	pdf	dwg
89528	ACO Combipoint 500x500 ruszt żel. z ram.bet.-żel.,płaski,D400,h=150mm, zawias jednost., niemalowany	pdf	dwg
1201559	ACO Combipoint 500x500 ruszt żel. z ram.bet.-żel.,płaski,D400,h=150mm,bez moc.rusztu, niemalowany	pdf	dwg
1203800	ACO Combipoint, szer.500mm, dł.800mm, z ram.żel.,płaski,D400,h=140mm,niemalowany	pdf	dwg
Akcesoria
133780	ACO Combipoint 300x500, adapter do wyk. syfonu wp., mont. zamiast kosza, rura DN200 po str. montującego	pdf	dwg
133781	ACO Combipoint 500x500, adapter do wyk. syfonu wp., mont. zamiast kosza, rura DN200 po str. montującego	pdf	dwg

Instrukcja_montażu_Combipoint_PP	pdf
Instrukcja czyszczenia i eksploatacji wpustów Combipoint PP	pdf
Instrukcja_Przykładowy schemat montażu wpustu Combipoint PP	pdf	dwg
