Słupsk, Plac Stary Rynek
Słupsk, Plac Stary Rynek

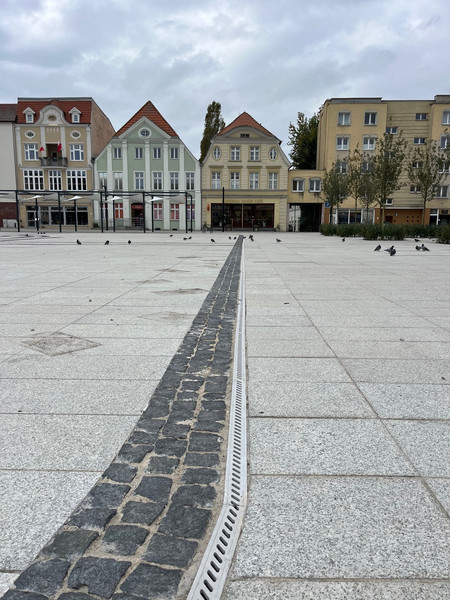

Na odnowionym placu Stary Rynek w Słupsku, pełniącym funkcję reprezentacyjnej przestrzeni miejskiej, zastosowano system odwodnienia ACO Qmax 700 Q-Guard z estetycznym, szarym rusztem kompozytowym.
Na odnowionym placu Stary Rynek w Słupsku, pełniącym funkcję reprezentacyjnej przestrzeni miejskiej, zastosowano kompleksowy system odwodnienia ACO, zapewniający skuteczne i bezpieczne odprowadzanie wód opadowych z rozległej, utwardzonej powierzchni placu – zarówno w obszarze pieszym, jak i w strefach dojazdowych dla służb technicznych.

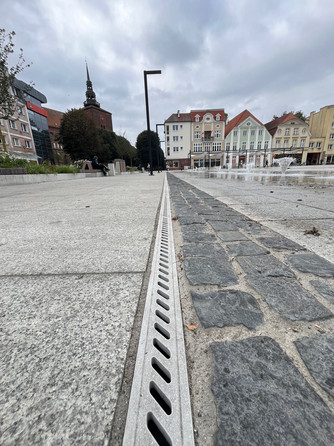

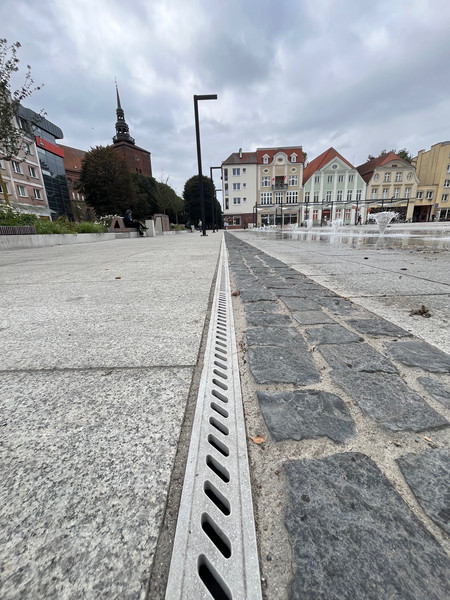

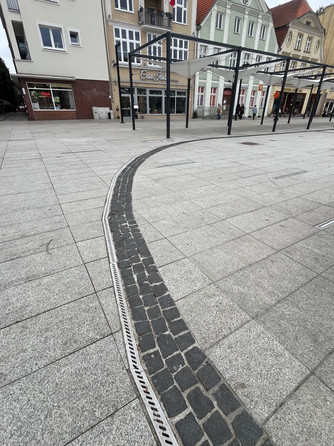

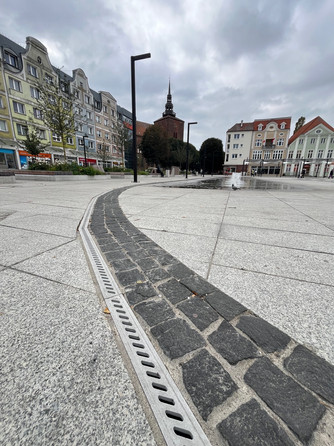

Głównym elementem systemu jest ACO Qmax 700Q-Guard z estetycznym, szarym rusztem, który dzięki dużej przepustowości i odporności na obciążenia idealnie sprawdził się w miejskich warunkach eksploatacji. Kanały Qmax łączą się w owal, tworząc podziemny zbiornik z trzema odpływami.
To rozwiązanie zapobiega przedostawaniu się zanieczyszczeń stałych do systemu odwodnienia, dzięki czemu poprawia jego trwałość i ogranicza konieczność konserwacji. System Q-Guard pełni funkcję ochronną, umożliwiając równoczesne zachowanie wysokiej wydajności hydraulicznej i estetycznego wyglądu nawierzchni.

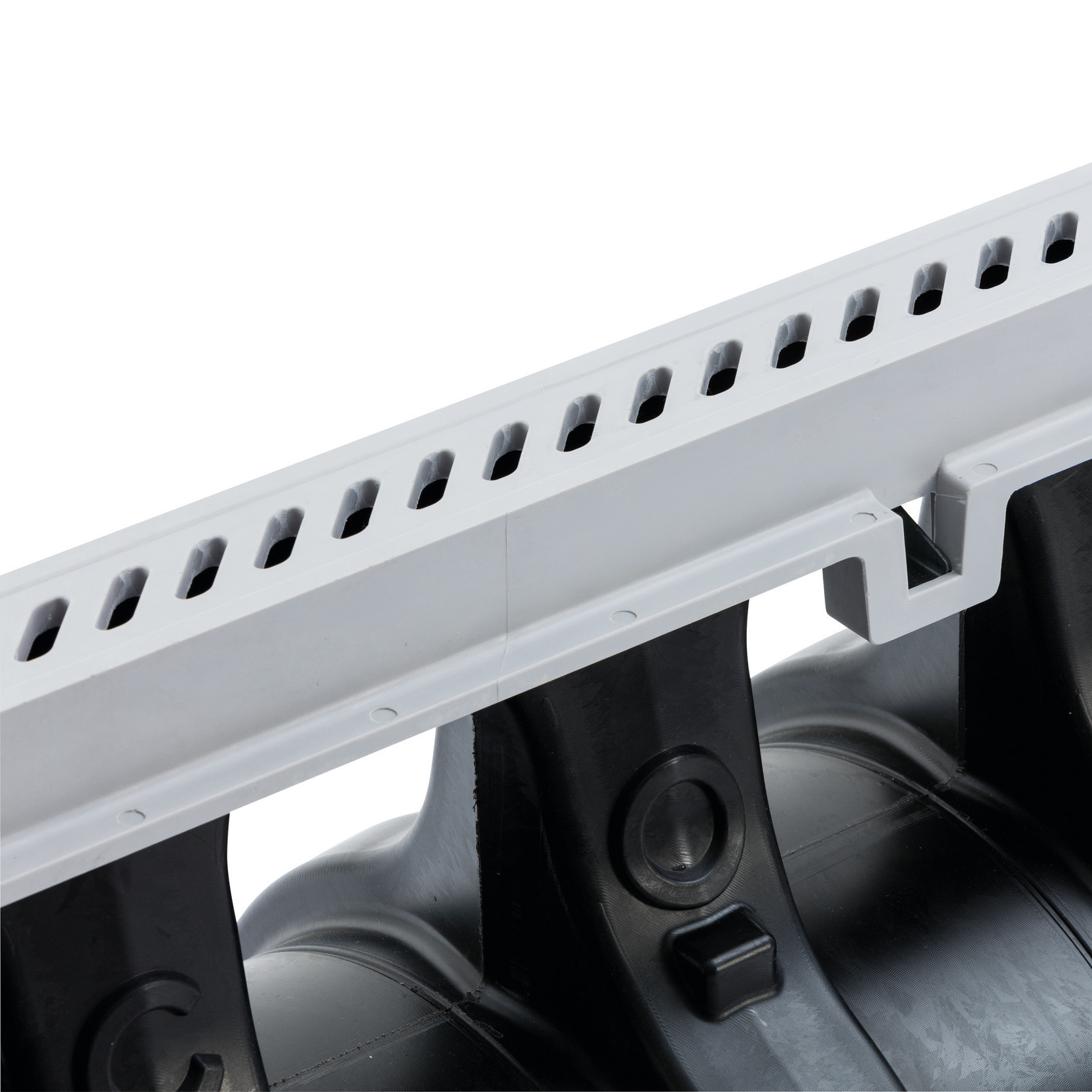

W ramach inwestycji zastosowano również ACO Qmax 700 Q-Guard – kanał z tworzywa MDPE o długości 2000 mm i wysokości 1070 mm, wyposażony w szary ruszt kompozytowy o szczelinie 9 mm, pasujący do koloru płyty granitowej na placu.

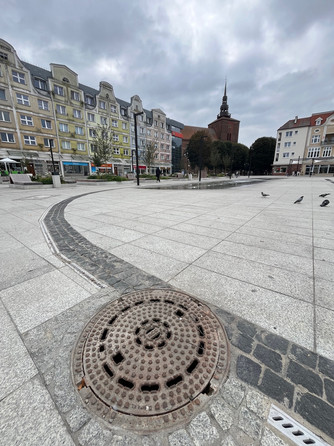

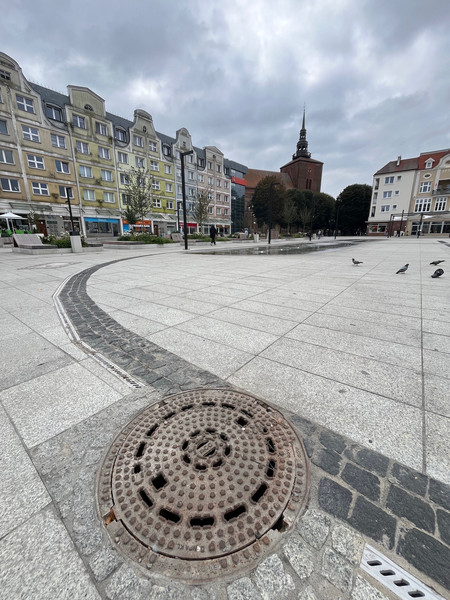

Uzupełnieniem systemu są 3 studzienki Qmax 700 przelotowa fi. 618 z odpływem fi.200, z włazami żeliwnymi ACO Multitop z ramą betonowo-żeliwną (okrągłe, o średnicy 600 mm w świetle, z wentylacją, wysokość 125 mm, klasa obciążenia D400), zapewniające bezpieczny dostęp do sieci kanalizacyjnych i komór inspekcyjnych.
Zakres zastosowania:
Odwodnienie powierzchni placu miejskiego
Zastosowane produkty:
- ACO Qmax 700 z szarym rusztem
- ACO Qmax 700 Q-Guard, kanał z tworzywa MDPE, dł. 2000 mm, szczelina 9 mm, h=1070 mm

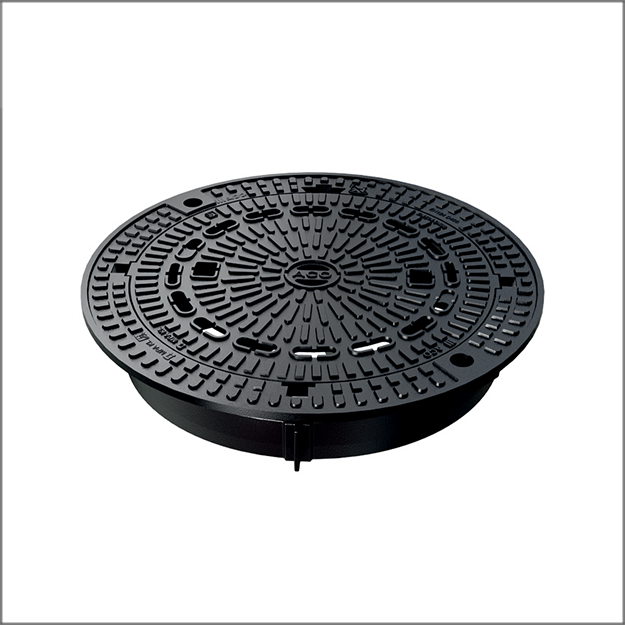

- ACO Multitop – właz żeliwny do studzienki z ramą betonowo-żeliwną, d=600 mm, z wentylacją, h=125 mm, D400
Korzyści:
Wysoka wydajność hydrauliczna, odporność na obciążenia, estetyczne dopasowanie do przestrzeni publicznej, ochrona systemu przed zanieczyszczeniami stałymi, trwałość i bezpieczeństwo infrastruktury podziemnej
Wcześniej na placu występowały problemy z gromadzeniem się wody po intensywnych opadach, co utrudniało korzystanie z przestrzeni publicznej i prowadziło do degradacji nawierzchni. Ograniczone możliwości odprowadzenia wody z dużych, utwardzonych powierzchni wymagały zastosowania systemu o wysokiej przepustowości hydraulicznej i dużej odporności na obciążenia.
Zastosowanie systemu ACO Qmax 700 pozwoliło skutecznie rozwiązać te problemy – system zapewnia sprawny odbiór i transport wód opadowych, zapobiega tworzeniu się zastoin oraz chroni konstrukcję nawierzchni. Jednocześnie jego dyskretna forma i szary ruszt doskonale komponują się z nową aranżacją placu, nie zakłócając jego reprezentacyjnego charakteru.
