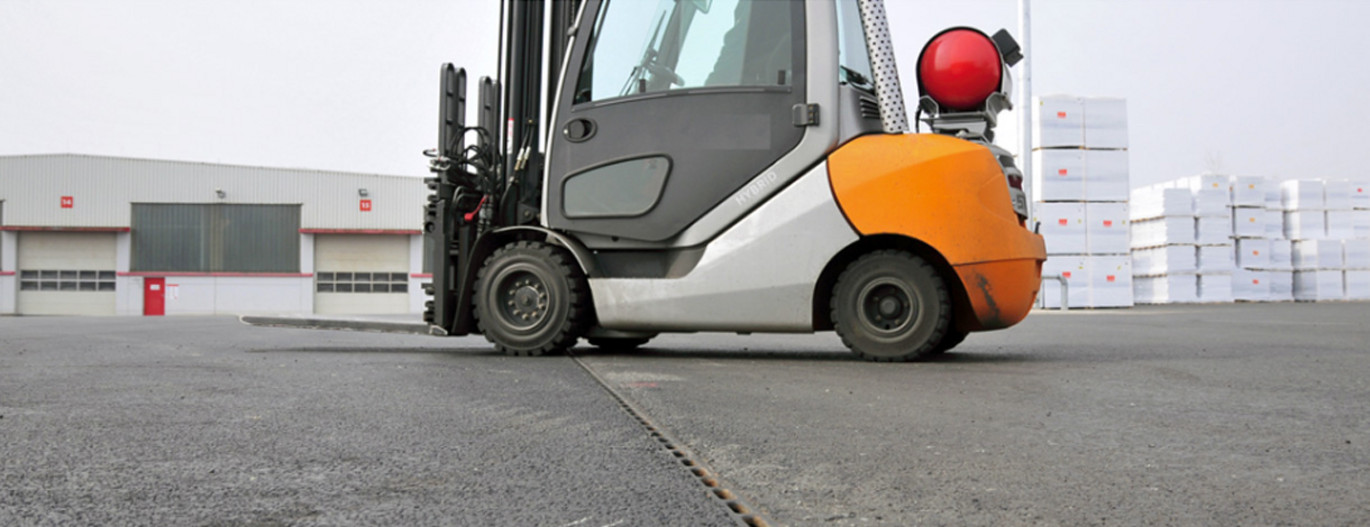

Ban Odwodnienia Qmax ACO

ACO Qmax

ACO Qmax oferuje nieograniczone rozwiązania dla wszystkich zastosowań - od stref pieszych po lotniska. Szeroki zakres rozmiarów o najwyższej wydajności hydraulicznej. Inteligentny system przeznaczony jest do zbierania, przechowywania i transportu dużych ilości wody. Ponadto ACO Qmax zapewnia wiele korzyści w zakresie projektowania, instalacji i konserwacji.

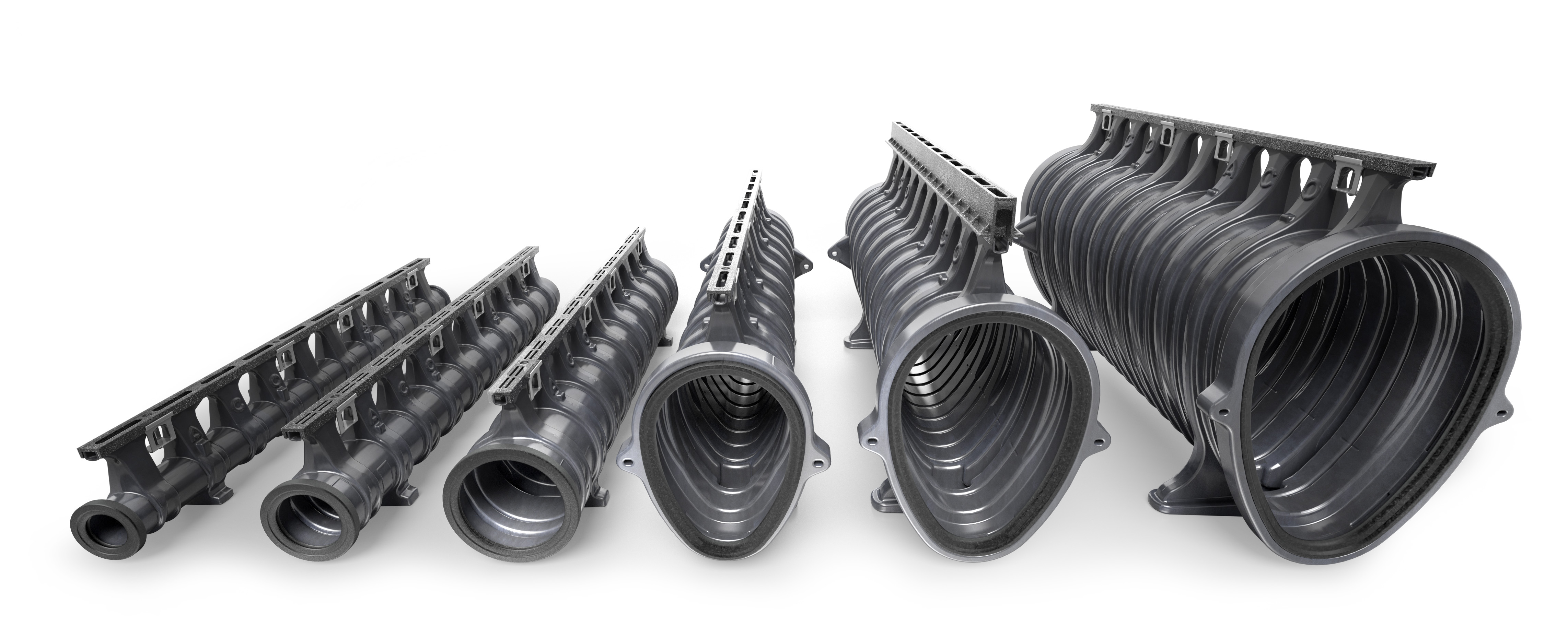

ACO Qmax Odwodnienia
  • Wszystkie zalety kanałów szczelinowych i ciężkich w jednym systemie
  • Funkcjonalność hydrualiczna i funkcja retencji
  • Różnorodność rozmiarów i krawędzi szyn dostosowanych do wymagań projektu
  • Ciągłe zbrojenie powierzchni
  • Klasa obciążenia A15 - F 900

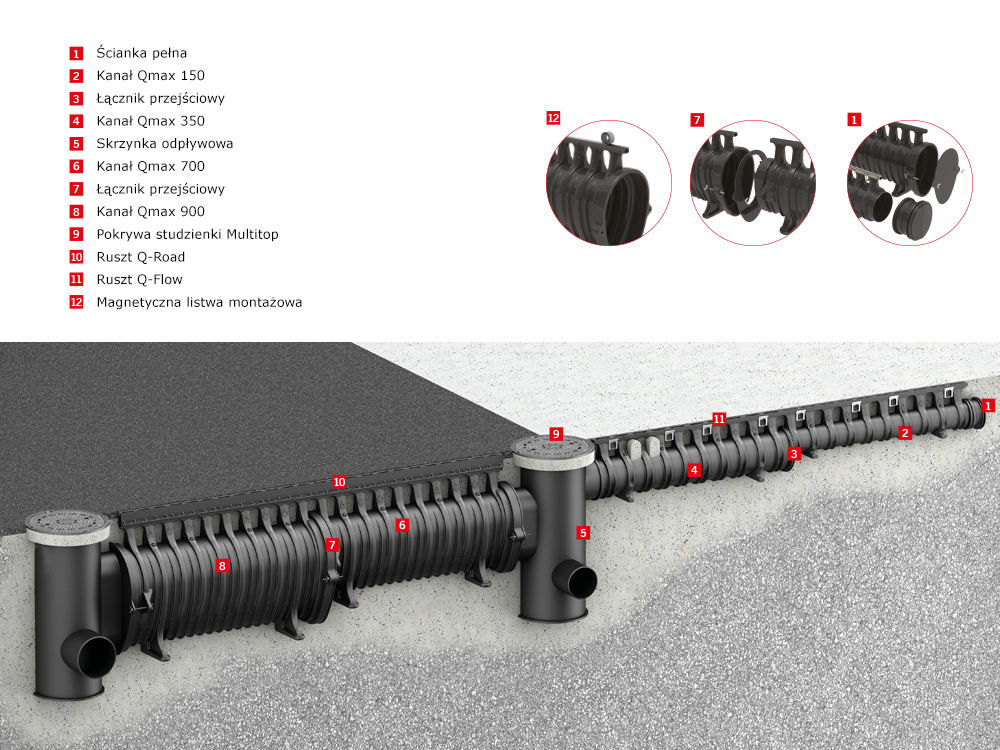

Qmax System Nowy

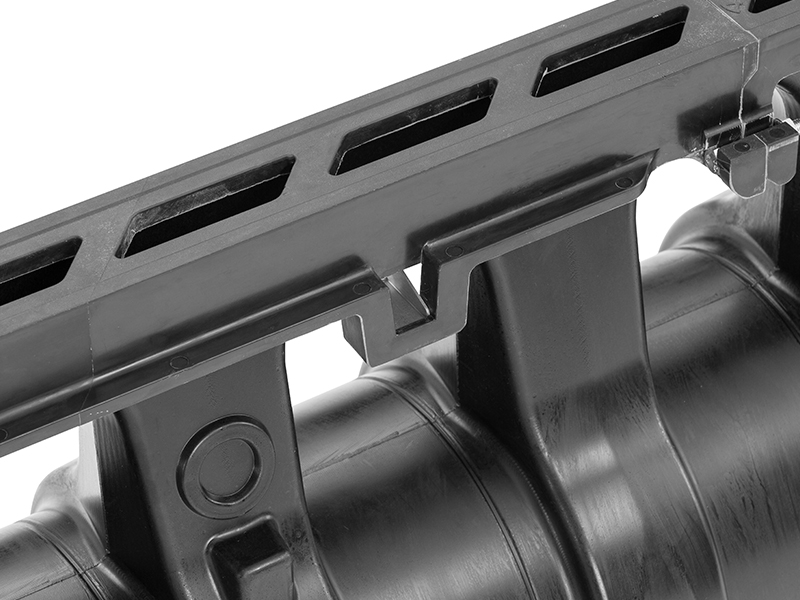

Tworzywo sztuczne

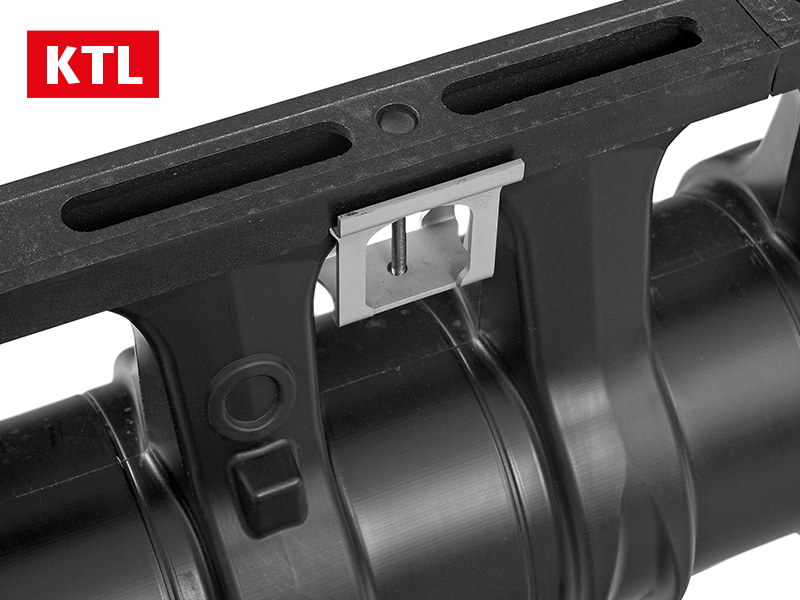

Q-Flow
Q-Flow
Kompozyt
Od A 15 do F 900
Beton,
Asfalt - możliwe do D 400

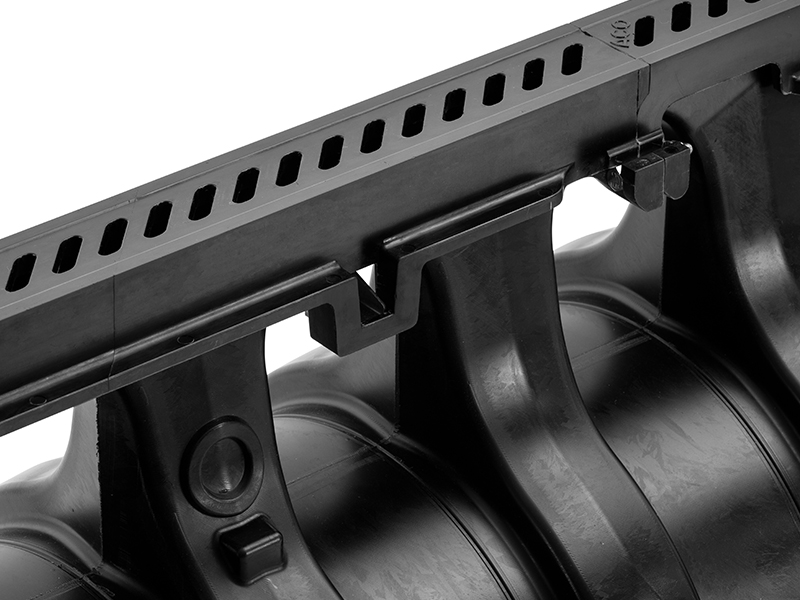

Q-Guard
Q-Guard
Kompozyt
Od A 15 do F 900
Beton,
Asfalt - możliwe do D 400

Żeliwo sferodoidalne

Q-Flow
Q-Flow
Żeliwo sferoidalne KTL
Od A 15 do F 900
Beton,
Asfalt - możliwe do D 400

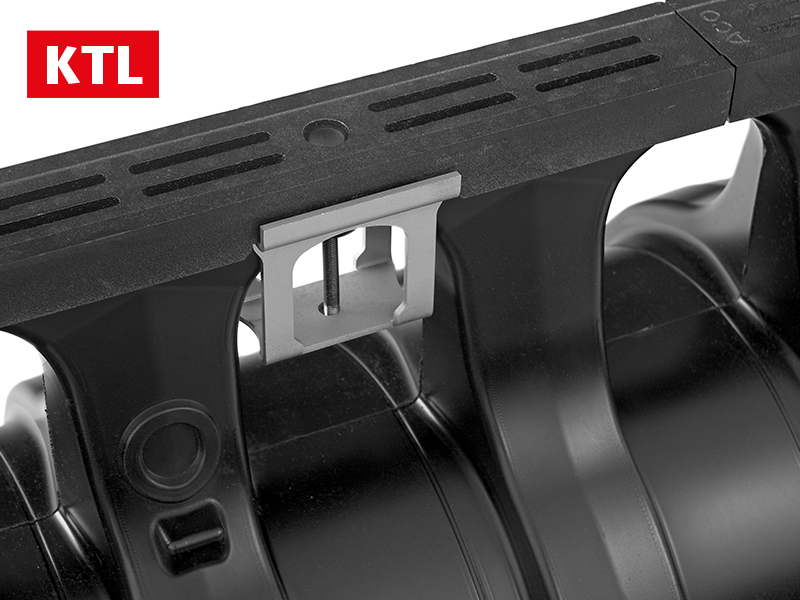

Q-Guard
Q-Guard
Żeliwo sferoidalne KTL
Od A 15 do F 900
Beton,
Asfalt - możliwe do D 400

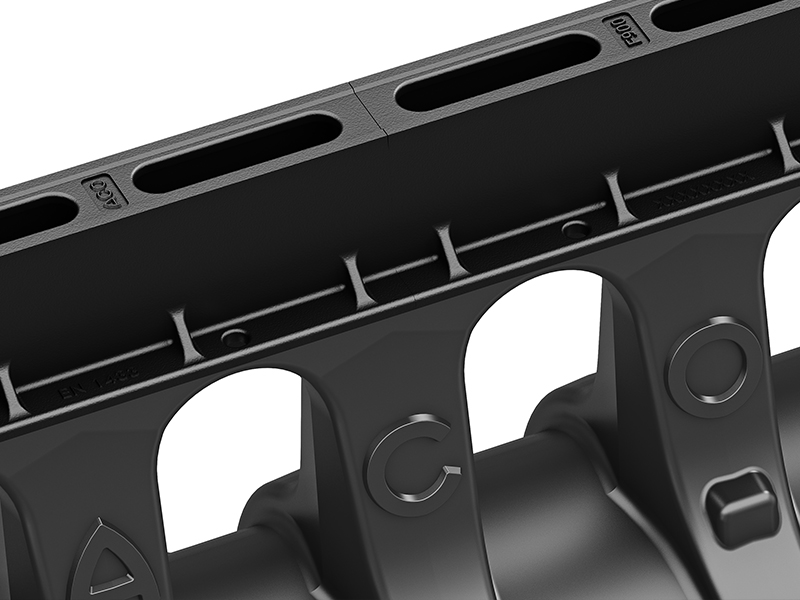

Q-Road
Q-Road
Żeliwo sferoidalne
Od A 15 do F 900
Beton,
Asfalt - możliwe do D 400

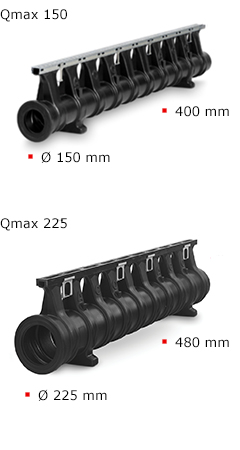

Qmax Sizes 150-225 Pl

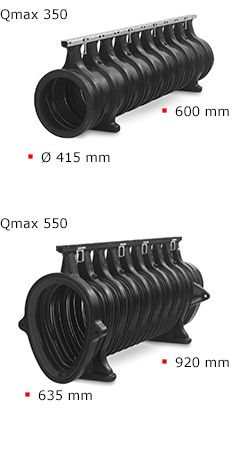

Qmax Sizes 350-550 Pl

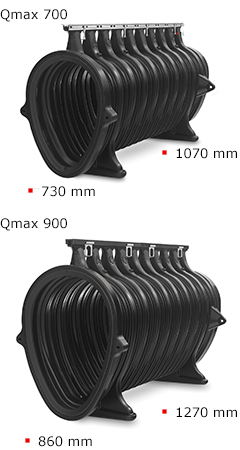

Qmax Sizes 700-900 Pl
ACO Qmax 150_225_350 Q-flow, Q-Guard Schemat montażu kanałów w nawierzchni betonowejpdf
ACO Qmax 150_225_350 Q-flow, Q-Guard Schemat montażu kanałów w nawierzchni bitmumicznejpdf
ACO Qmax 150_225_350 Q-Road Schemat montażu kanałów w nawierzchni bitumicznejpdf
ACO Qmax 150_225_350 Q-Road Schemat montażu kanałów w nawierzchni brukowejpdf
ACO Qmax 150_225_350 Q-Slot Schemat montażu kanałów w nawierzchni brukowejpdf
ACO Qmax 550_700_900 Q-Flow, Q-Guard Schemat montażu kanałów w nawierzchni betonowejpdf
ACO Qmax 550_700_900 Q-Flow, Q-Guard Schemat montażu kanałów w nawierzchni bitmumicznejpdf
ACO Qmax 550_700_900 Q-Road Schemat montażu kanałów w nawierzchni bitumicznejpdf
ACO Qmax 550_700_900 Q-Road Schemat montażu kanałów w nawierzchni brukowejpdf
ACO Qmax 550_700_900 Q-Slot Schemat montażu kanałów w nawierzchni brukowejpdf
Informacje dodatkowe do schematów zabudowy elementów systemu ACO Qmaxpdf
Instrukcja eksploatacji ACO Qmaxpdf
32800ACO Qmax 225 Q-Flow, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 26mm; h=480mm, MDPEpdfdwg
32801ACO Qmax 225 Q-Guard, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 2x8mm; h=480mm, MDPEpdfdwg

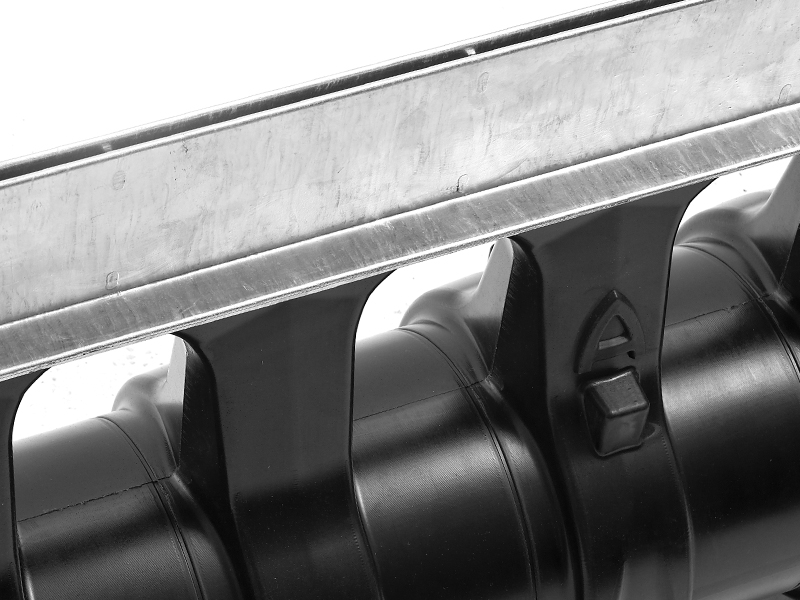

32804ACO Qmax 225 Q-Slot, kanał, rama szczel. ze st. ocynk., dł.2000mm, szczelina 10mm; h=580mm, MDPEpdfdwg
32810ACO Qmax 350 Q-Flow, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 26mm; h=600mm, MDPEpdfdwg
32811ACO Qmax 350 Q-Guard, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 2x8mm; h=600mm, MDPEpdfdwg
32814ACO Qmax 350 Q-Slot, kanał, rama szczel. ze st. ocynk., dł.2000mm, szczelina 10mm; h=700mm, MDPEpdfdwg
32820ACO Qmax 550 Q-Flow, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 26mm; h=920mm, MDPEpdfdwg
32821ACO Qmax 550 Q-Guard, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 2x8mm; h=920mm, MDPEpdfdwg
32824ACO Qmax 550 Q-Slot, kanał, rama szczel. ze st. ocynk., dł.2000mm, szczelina 10mm; h=1020mm, MDPEpdfdwg
32826ACO Qmax 550, adaptery (para) do podłączenia studzienki 44114_44115_44116_44117pdfdwg
32830ACO Qmax 700 Q-Flow, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 26mm; h=1070mm, MDPEpdfdwg
32831ACO Qmax 700 Q-Guard, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 2x8mm; h=1070mm, MDPEpdfdwg
32834ACO Qmax 700 Q-Slot, kanał, rama szczel. ze st. ocynk., dł.2000mm, szczelina 10mm; h=1170mm, MDPEpdfdwg
32836ACO Qmax 700, adaptery (para) do podłączenia studzienki 44114_44115_44116_44117pdfdwg
32840ACO Qmax 900 Q-Flow, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 26mm; h=1270mm, MDPEpdfdwg
32841ACO Qmax 900 Q-Guard, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 2x8mm; h=1270mm, MDPEpdfdwg
32844ACO Qmax 900 Q-Slot, kanał, rama szczel. ze st. ocynk., dł.2000mm, szczelina 10mm; h=1370mm, MDPEpdfdwg
32846ACO Qmax 900, adaptery (para) do podłączenia studzienki 44114_44115_44116_44117pdfdwg
32880ACO Qmax element kaskadowy do podł. Qmax 225 (od str.z króćcem) - Qmax 350 (strona z uszczelką)pdfdwg
32882ACO Qmax element kaskadowy do podł. Qmax 550 (od str.z króćcem) - Qmax 700 (strona z uszczelką)pdfdwg
32883ACO Qmax element kaskadowy do podł. Qmax 700 (od str.z króćcem) - Qmax 900 (strona z uszczelką)pdfdwg
32893ACO Qmax 150 Q-Flow, kanał, ruszt z tworzywa, czarny,dł. 2000mm, szczelina 25mm; h=405mm, MDPEpdfdwg
32894ACO Qmax 150 Q-Guard, kanał, ruszt z tworzywa, czarny,dł. 2000mm, szczelina 9mm; h=405mm, MDPEpdfdwg
32905ACO Qmax 225 Q-Flow, kanał, ruszt z tworzywa, czarny,dł. 2000mm, szczelina 25mm; h=480mm, MDPEpdfdwg
32906ACO Qmax 225 Q-Guard, kanał, ruszt z tworzywa,czarny, dł.2000mm, szczelina 9mm; h=480mm, MDPEpdfdwg
32915ACO Qmax 350 Q-Flow, kanał, ruszt z tworzywa, czarny, dł.2000mm, szczelina 25mm; h=600mm, MDPEpdfdwg
32916ACO Qmax 350 Q-Guard, kanał, ruszt z tworzywa, czarny, dł.2000mm, szczelina 9mm; h=600mm, MDPEpdfdwg
32926ACO Qmax 550 Q-Flow, kanał, ruszt z tworzywa,czarny, dł.2000mm, szczelina 25mm; h=920mm, MDPEpdfdwg
32927ACO Qmax 550 Q-Guard, kanał, ruszt z tworzywa, czarny,dł.2000mm, szczelina 9mm; h=920mm, MDPEpdfdwg
32935ACO Qmax 700 Q-Flow, kanał, ruszt z tworzywa, czarny,dł.2000mm, szczelina 25mm; h=1070mm, MDPEpdfdwg
32936ACO Qmax 700 Q-Guard, kanał, ruszt z tworzywa, czarny,dł.2000mm, szczelina 9mm; h=1070mm, MDPEpdfdwg
32945ACO Qmax 900 Q-Flow, kanał, ruszt z tworzywa, czarny,dł.2000mm, szczelina 25mm; h=1270mm, MDPEpdfdwg
32946ACO Qmax 900 Q-Guard, kanał, ruszt z tworzywa, czarny,dł.2000mm, szczelina 9mm; h=1270mm, MDPEpdfdwg
32970_32972_32974Studz. rew. odpł. z rusztem żel.D400 do Qmax150_225_350pdfdwg
32971_32973_32975Studz. rew.odpł. z rusztem żel.F900 do Qmax150_225_350pdfdwg
32976_32977_32978Studz. rew.odpł. z pokr.ocynk.D400 do Qmax150_225_350pdfdwg
32990ACO Qmax 150 Q-Flow, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 26mm; h=405mm, MDPEpdfdwg
32991ACO Qmax 150 Q-Guard, kanał, ruszt z żeliwa z KTL, dł.2000mm, szczelina 2x8mm; h=405mm, MDPEpdfdwg
32994ACO Qmax 150 Q-Slot, kanał, rama szczel. ze st. ocynk., dł.2000mm, szczelina 10mm; h=500mm, MDPEpdfdwg
32995ACO Qmax element kaskadowy do podł. Qmax 150 (od str.z króćcem) - Qmax 225 (strona z uszczelką)pdfdwg
32997ACO Qmax 150, ścianka czołowa wielofunkcyjna początek-koniecpdfdwg
42221ACO Qmax 225, ścianka czołowa wielofunkcyjna początek-koniecpdfdwg
42351ACO Qmax 350, ścianka czołowa wielofunkcyjna początek-koniecpdfdwg
44114_44115_44116_44117Studz. rew.odpł. z rusztem lub pokr.pełną D400 lub F900 do Qmax 550_700_900pdfdwg
44344ACO Qmax 225-350 adapter do podłączenia np.rury spustowej ø110mmpdfdwg
44345ACO Qmax 550-900 adapter do podłączenia np.rury spustowej ø160mmpdfdwg
89117ACO Multitop, ruszt żel. wpustu z ramą bet.-żel. kwadrat, 500x524mm, D400,h=150mm, pow.wl.1125cm2pdfdwg
132568ACO Qmax 550 Q-Road, kanał, ruszt z żeliwa, dł.2000mm, szczelina 28mm; h=1030mm, MDPEpdfdwg
132569ACO Qmax 700 Q-Road, kanał, ruszt z żeliwa, dł.2000mm, szczelina 28mm; h=1180mm, MDPEpdfdwg
132570ACO Qmax 900 Q-Road, kanał, ruszt z żeliwa, dł.2000mm, szczelina 28mm; h=1380mm, MDPEpdfdwg
152100ACO Qmax 150 Q-Road, kanał, ruszt z żeliwa, dł.2000mm, szczelina 28mm; h=515mm, MDPEpdfdwg
152110ACO Qmax 225 Q-Road, kanał, ruszt z żeliwa, dł.2000mm, szczelina 28mm; h=590mm, MDPEpdfdwg
152120ACO Qmax 350 Q-Road, kanał, ruszt z żeliwa, dł.2000mm, szczelina 28mm; h=710mm, MDPEpdfdwg
210510_210550ACO Multitop, właz żel. z ramą bet.-żel. okrągłą, d=600mm w świetle, z went., h=125mmpdfdwg
210530_210554ACO Multitop, właz żel. z ramą bet.-żel. kwadratową, d=600mm w świetle, z went., h=125mmpdfdwg
210611ACO Multitop, ruszt żel. z ramą bet.-żel. okrągłą, d=600mm w świetle, h=125mm, D400, pow.wl.1190cm2pdfdwg
418863ACO Qmax 550, ścianka czołowa koniec (pasuje do kanału od strony z króćcem)pdfdwg
418864ACO Qmax 700, ścianka czołowa koniec (pasuje do kanału od strony z króćcem)pdfdwg
418865ACO Qmax 900, ścianka czołowa koniec (pasuje do kanału od strony z króćcem)pdfdwg
418866ACO Qmax 550, ścianka czołowa początek (pasuje do kanału od strony z uszczelką)pdfdwg
418867ACO Qmax 700, ścianka czołowa początek (pasuje do kanału od strony z uszczelką)pdfdwg
418868418868 ACO Qmax 900, ścianka czołowa początek (pasuje do kanału od strony z uszczelką)pdfdwg

Właściwości QMAX MDPEpdf
ED_T1_1402 PL Qmax 225 Q-Flow_Q-Guard F900pdf
ED_T1_1403 PL Qmax 225 Q-Slot D400pdf
ED_T1_1405 PL Qmax 350 Q-Slot D400pdf
ED_T1_1406 PL Qmax 550 Q-Flow_Q-Guard F900pdf
ED_T1_1407 PL Qmax 550 Q-Slot D400pdf
ED_T1_1408 PL Qmax 700 Q-Flow_Q-Guard F900pdf
ED_T1_1409 PL Qmax 700 Q-Slot D400pdf
ED_T1_1410 PL Qmax 900 Q-Flow_Q-Guard F900pdf
ED_T1_1411 PL Qmax 900 Q-Slot D400pdf
ED_T1_2001 PL Qmax 150 Q-Flow_Q-Guard F900pdf
ED_T1_2205 PL Qmax 150_225_350_550_700_900 Q-Road F900pdf
ED_T1_2206 PL Qmax 150_225_350_550_700_900 Q-Flow_Q-Guard F900pdf

Przykładowe realizacje

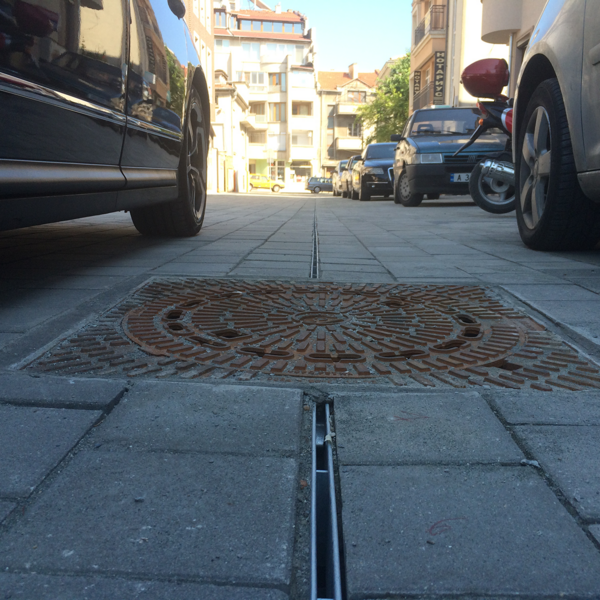

Csm Burgas2 752a774dc8

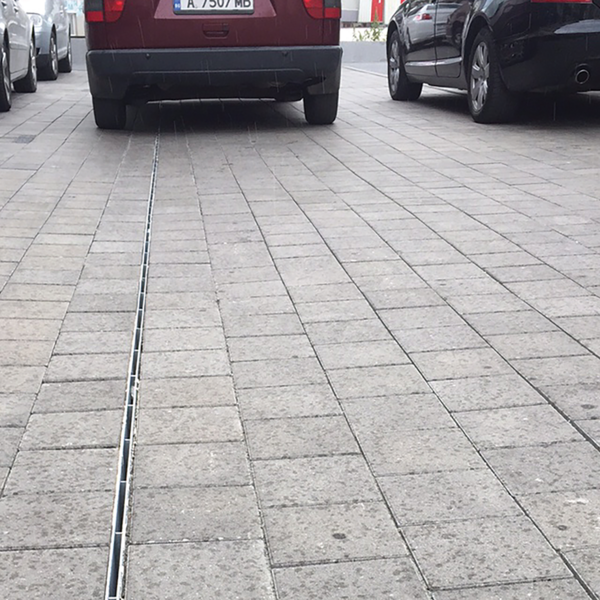

Csm Burgas3 6bf3e4b307

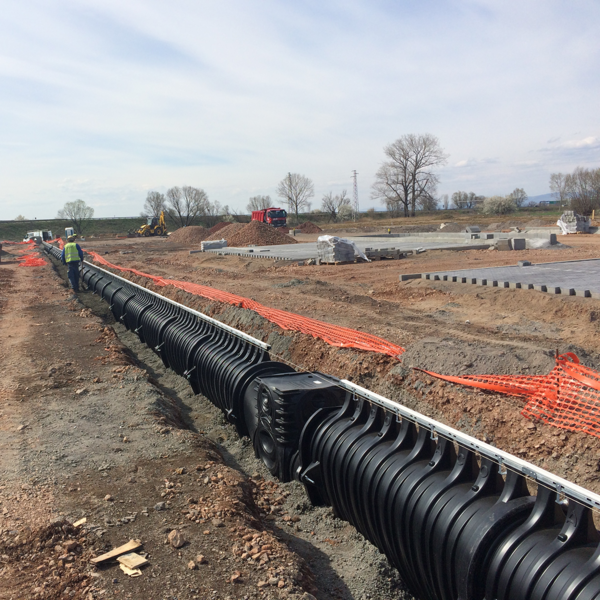

Csm G Park 2a3782179b

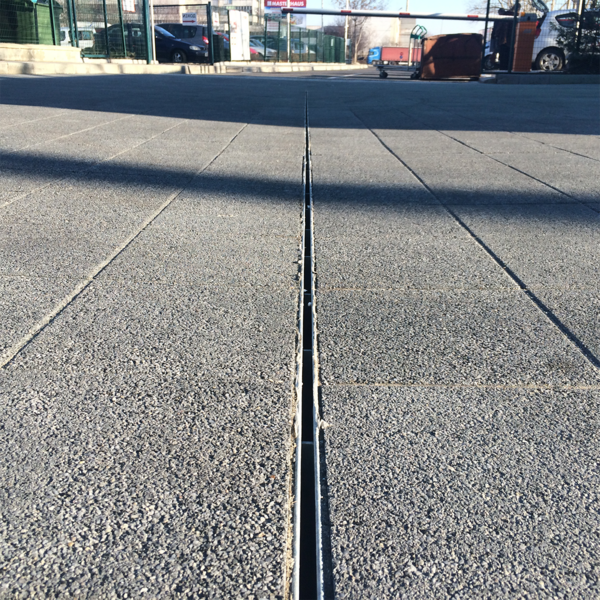

Csm Masterhaus3 E6b0b1e582

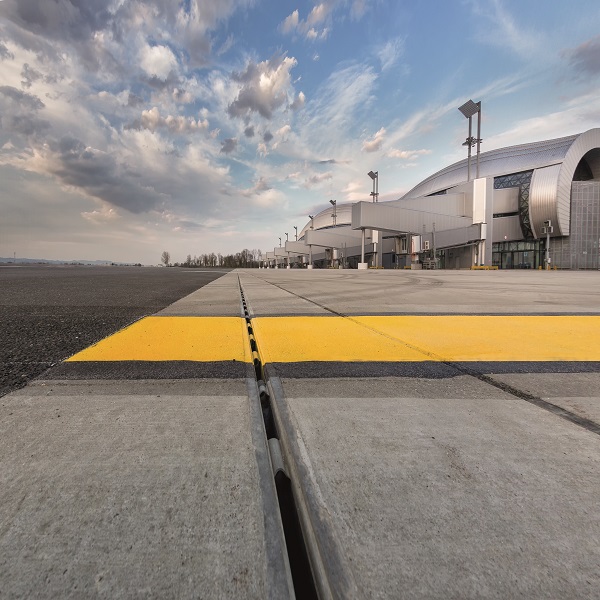

Flughafen Kroatien Qmax Airside IMG 4417 Copy600x600

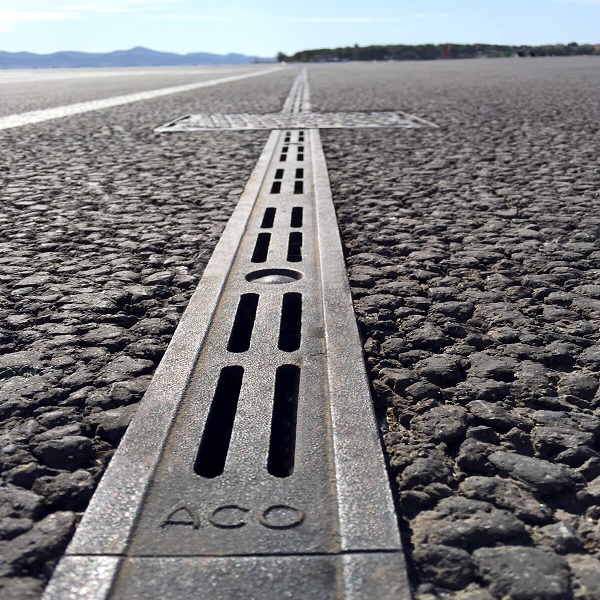

Okok

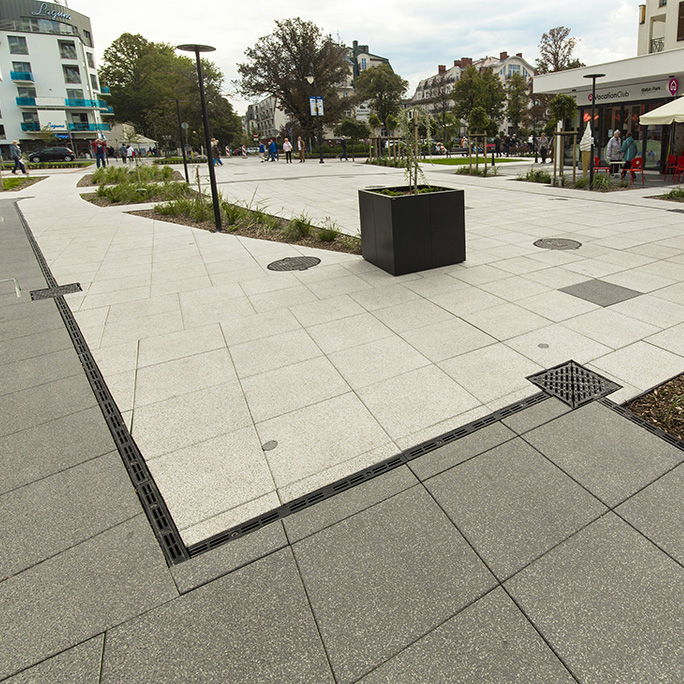

Swinoujscie ACO Qmax1

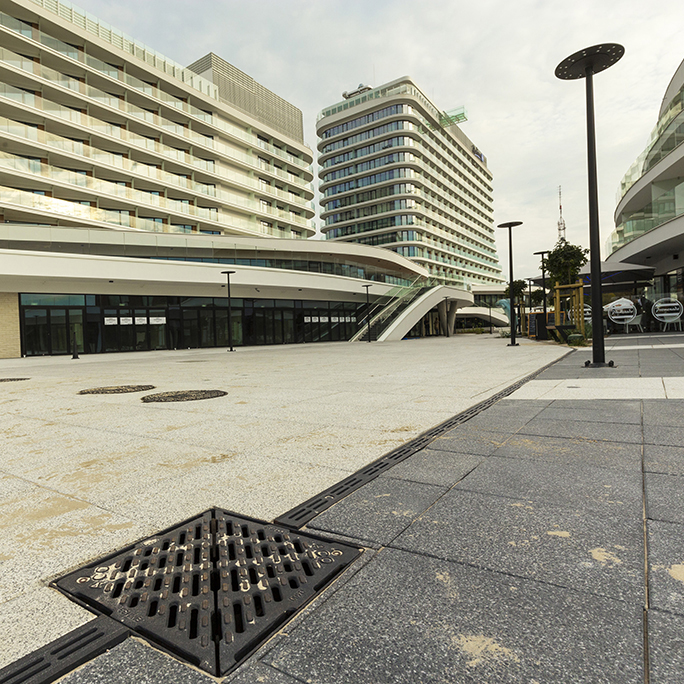

Swinoujscie ACO Qmax2

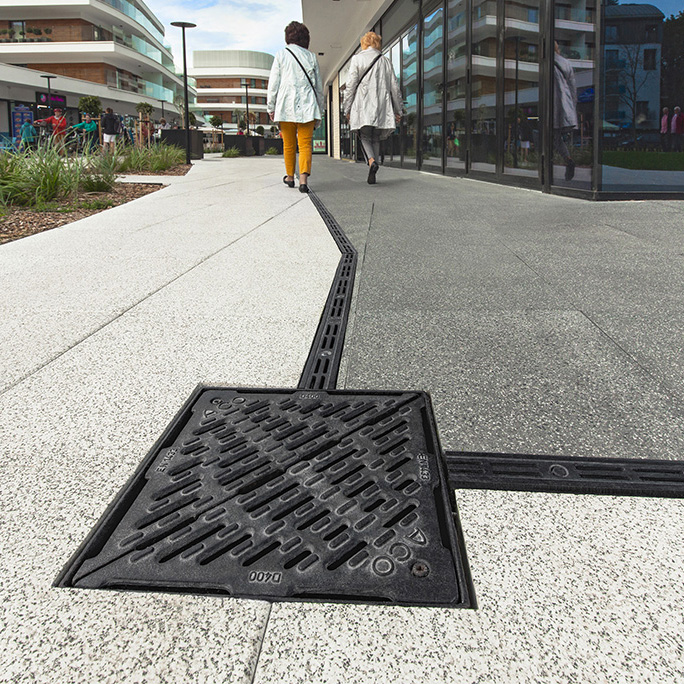

Swinoujscie ACO Qmax3

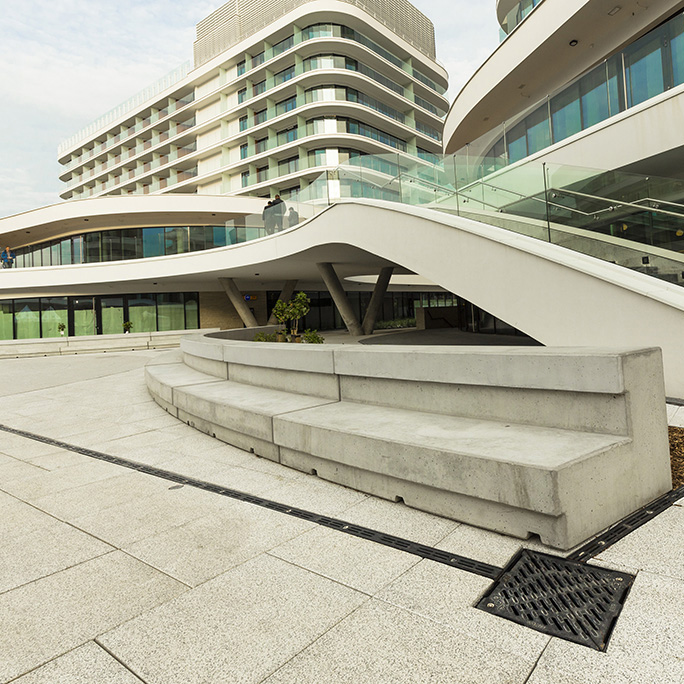

Swinoujscie ACO Qmax4
