ACO Modular - system kanałów modułowych

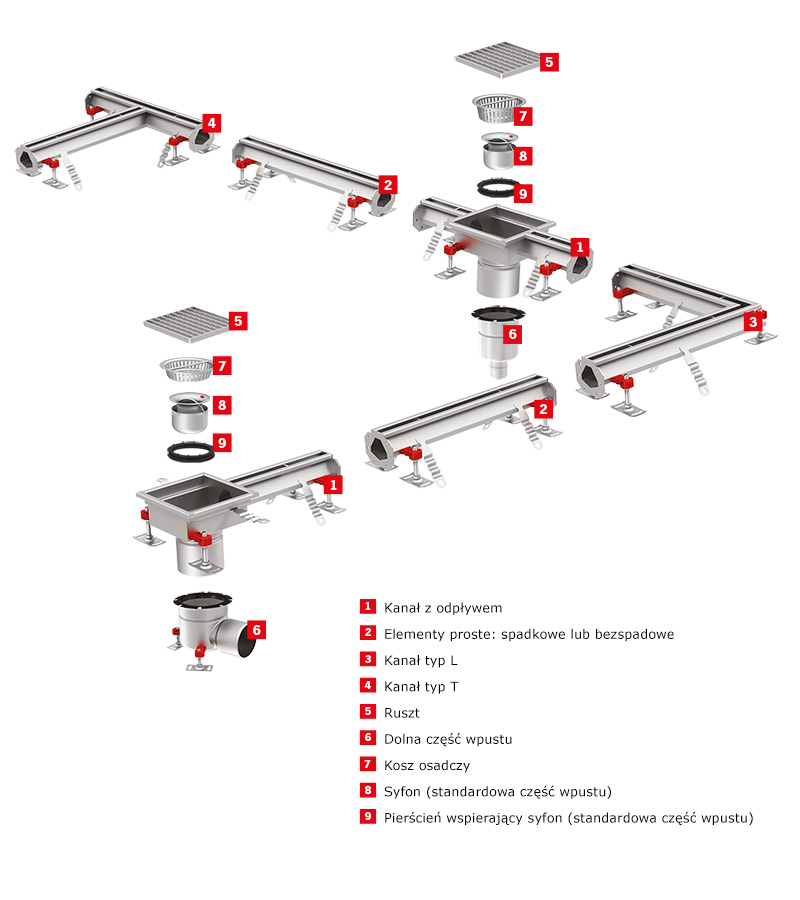

ACO Modular jest idealnym rozwiązaniem dla odwodnienia wielkich powierzchni. Możliwe jest ustawienie skomplikowanych kształtów odwodnienia liniowego dzięki dużemu zróżnicowaniu elementów. System składa się z dwóch typów profili kanału dla różnych zastosowań.

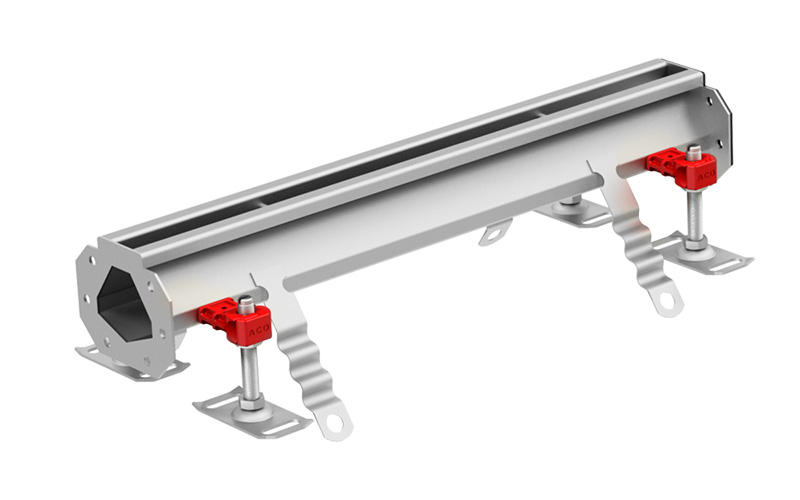

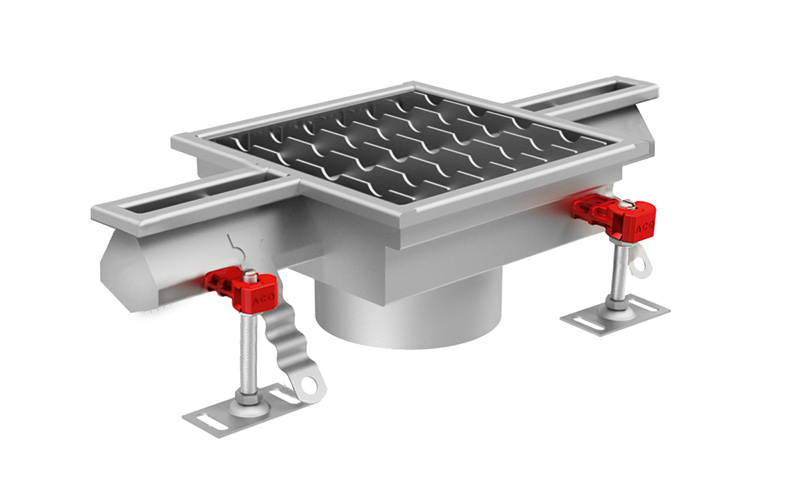

Kanał szczelinowy: system jest idealny do oddzielenia suchych i mokrych części w zakładzie. Szerokość otworu odpływu wynosi 20 mm, a ruszt jest umieszczony jedynie w miejscu wspawania wpustu przez który realizowany jest odpływ.

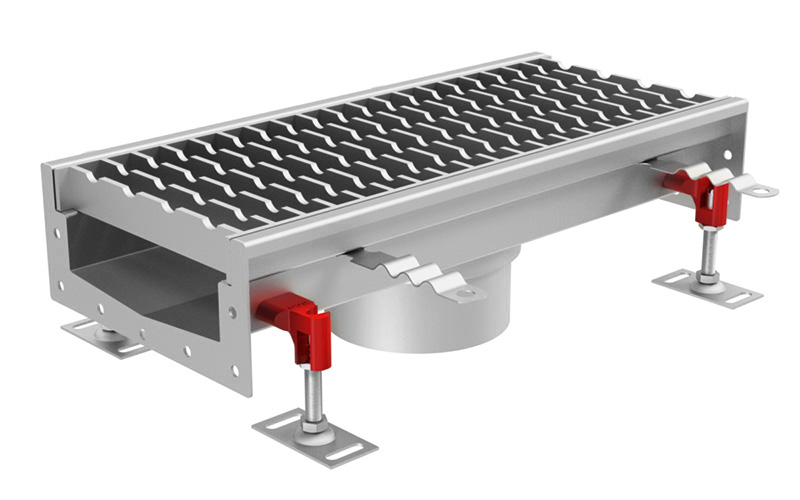

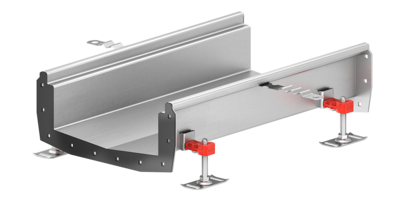

Kanały rynnowe: system oferuje dwie szerokości – 125 mm, 200 mm oraz 300 mm, jednak nawet przy tak małej szerokości, system ten jest w stanie poradzić sobie z większym dopływem wody. Ruszty są umieszczone na całej długości kanału. Szeroki zakres typów rusztów pozawala wybrać nie tylko klasę obciążenia ale również wygląd.
- Wykonane ze stali nierdzewnej, materiał 1.4301(AISI 304) lub 1.4404 (AISI 316)
- W pełni zgodny z EN 1433 (etykieta CE)
- Wszystkie elementy poddane są pełnej pasywacji w celu zwiększenia odporności na korozję
- Elementy odpływowe można łączyć z kanalizacją:
- bezpośrednio (dla odpływu DN 110)
- teleskopowo poprzez wpusty - Szeroki wybór rusztów dla klas obciążenia (zgodnie z EN 1433): A15, 125, C 250

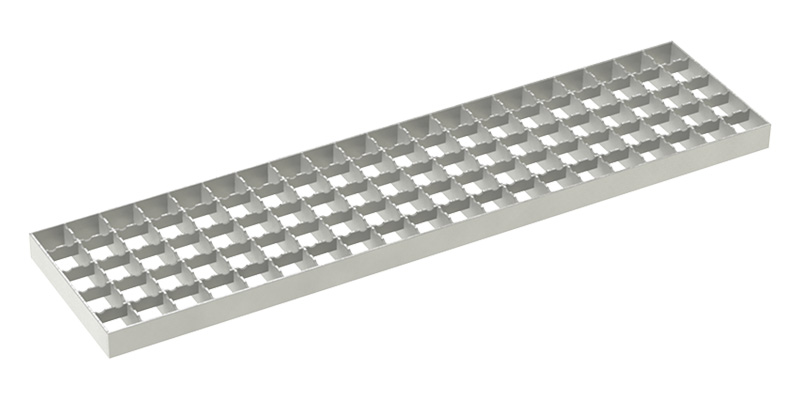

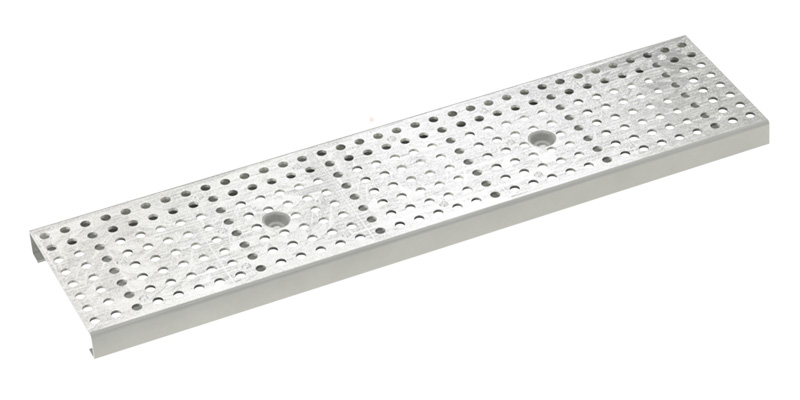

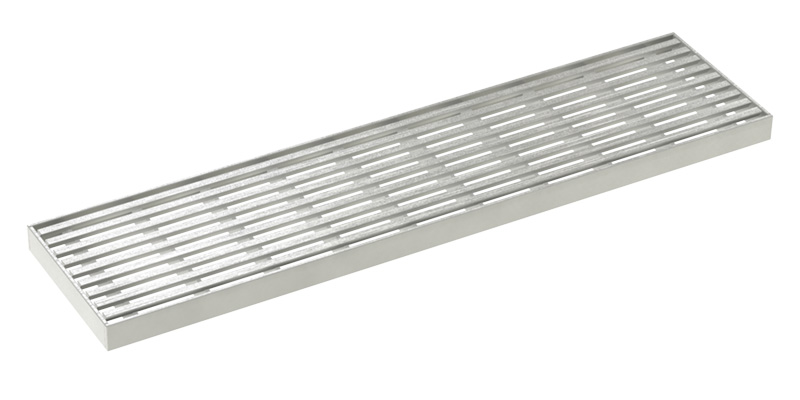

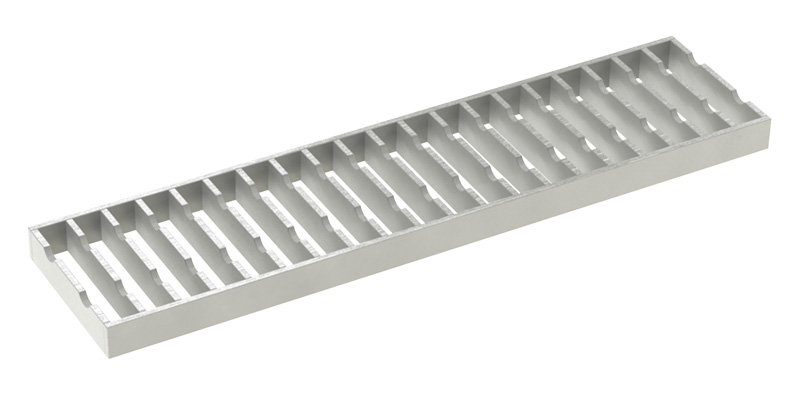

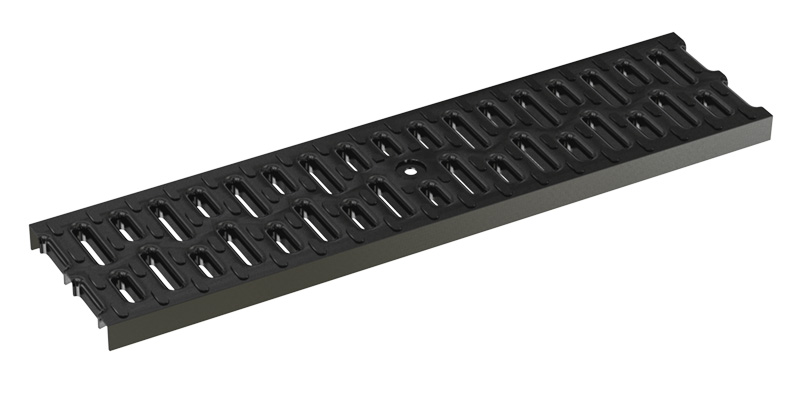

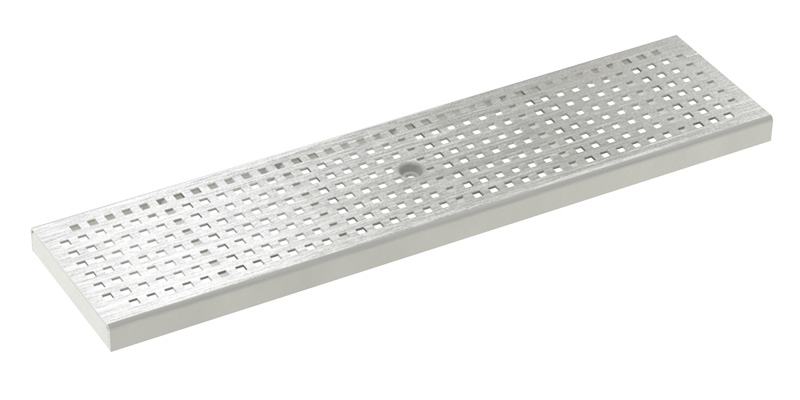

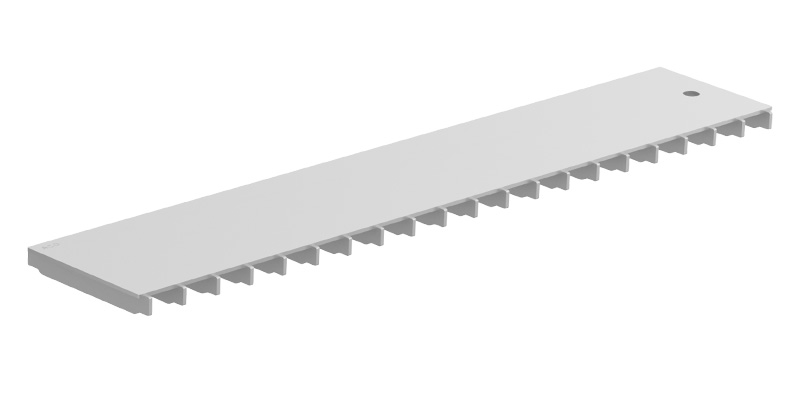

Ruszty dla rynnowych kanałów Modular
Ruszty są umieszczone na całej długości kanału. Szeroki zakres typów rusztów pozawala wybrać nie tylko klasę obciążenia ale również wygląd.
- Ruszty dla klas obciążenia od A15 do C250 (zgodnie z EN 1433)
- Dostępne rozwiązania antypoślizgowe

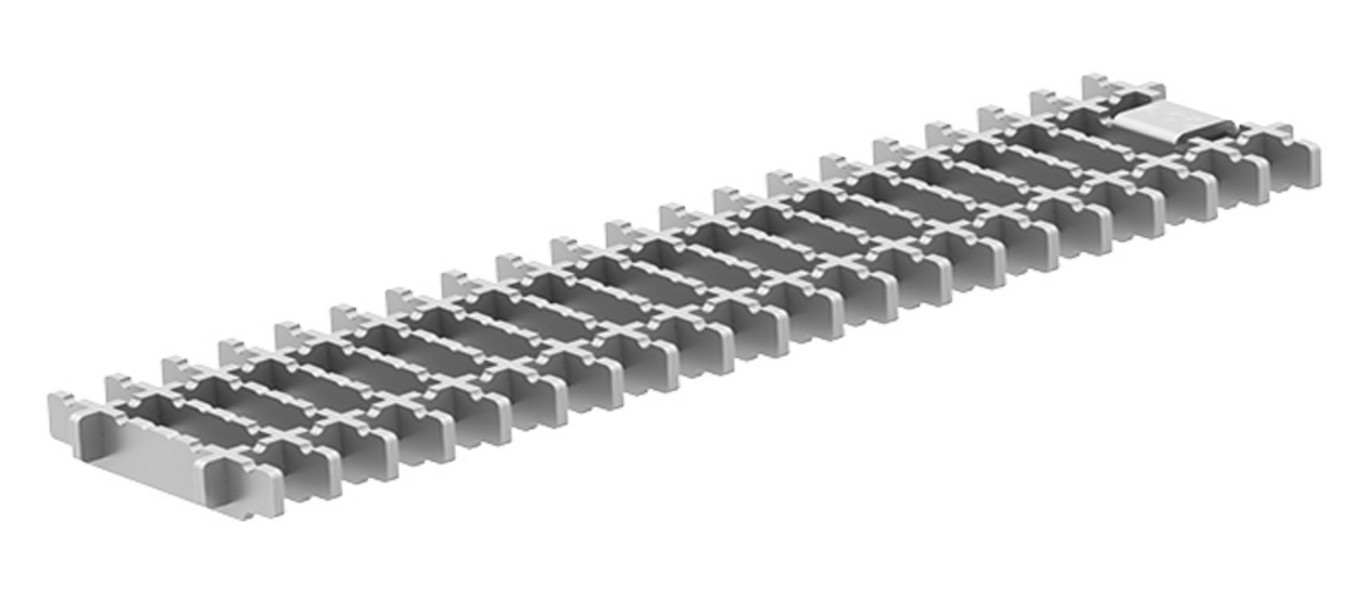

- Dostępne rozwiązanie wykonane bez spawania stali!

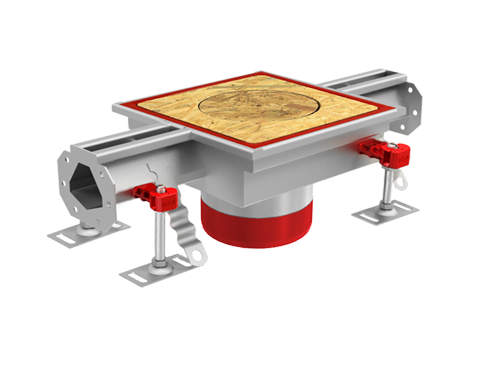

Pokrywy ochronne ACO
Modular 20 | dwg | |
Modular 125 | ||
Modular 200 | dwg | |
Modular 300 kanały płaskie | dwg | |
Modular 300 kanały spadkowe | dwg | |
Modular 300 kanał z centralnym króćcem 200 | dwg | |
Modular 300 kanał z centralnym wpustem 218 | dwg | |
Modular 300 kanał z wcinką CC | dwg | |
Modular 300 kanał z wcinką CC i wpustem 218 | dwg | |
Modular 300 kanał L | dwg | |
Modular 300 kanał L z króćcem 200 | dwg | |
Modular 300 kanał L z króćcem 218 | dwg | |
Modular 300 kanał T | dwg | |
Modular 300 kanał T z króćcem 200 | dwg | |
Modular 300 kanał T z króćcem 218 | dwg | |
Modular 300ścianki ślepe | dwg | |
Modular 300 uszczelki | dwg |
- ACO Modular 20 - Deklaracja Właściwości Użytkowych (plik PDF)
- ACO Modular 125 - Deklaracja Właściwości Użytkowych (plik PDF)
- ACO Modular 200 - Deklaracja Właściwości Użytkowych (plik PDF)
- ACO Modular 300 - Deklaracja Właściwości Użytkowych (plik PDF)
- ACO Ruszty - Deklaracja Właściwości Użytkowych (plik PDF)
- Atest higieniczny (plik PDF)
