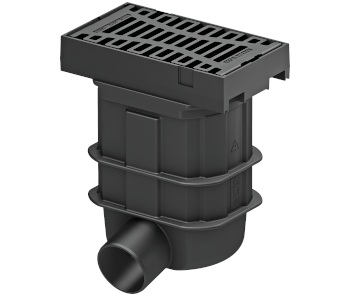

ACO Combipoint® PE
Wpusty uliczne z korpusem monolitycznym

System Combipoint® firmy ACO to innowacyjny system wpustów w którym korpus jest wykonany z tworzywa sztucznego. Ruszt nie spoczywa bezpośrednio na korpusie wpustu a na oddzielnej warstwie betonu, dzięki czemu obciążenia od ruchu przekazywane są niemalże bezpośrednio na warstwy podbudowy drogi. Szeroki zakres wariantów korpusów i rusztów pozwala na dopasowanie rozwiązania do wymagań projektu.


ACO Combipoint® PE:

  • Monolityczny korpus wpustu z tworzywa sztucznego - brak ryzyka nieszczelności
  • Szybki i łatwy montaż dzięki małej masie korpusu
  • Ruszty w klasie obciążenia C250 i D400 w różnych wariantach wymiarów oraz formy
  • W standardzie dostarczany z elementami ułatwiającymi montaż i eksploatację podczas budowy (pokrywa szalunkowa z EPS, wyżłobienia do wybicia w ruszcie celem odwadniania nawierzchni przed ułożeniem finalnej warstwy jezdni)
  • Możliwość zainstalowania koszy osadczych zgodnie z normą DIN 4052-4

ACO Combipoint® to prosty pomysł, dlatego skuteczny. Polega na konstrukcyjnym rozdzieleniu rusztu i korpusu wpustu, co powoduje, iż stabilny ruszt żeliwny przekazuje w całości uderzenia i obciążenia dynamiczne powodowane przez ruch drogowy na przylegające do niego warstwy nośne drogi. W systemie występują ruszty w klasie C250 lub D400 w wariancie płaskim lub wklęsłym. Możliwość zainstalowania koszy osadczych zgodnie z normą DIN 4052-4.

Wersja 300/500

Ruszty żeliwne



Korpusy

Wersja 500/500

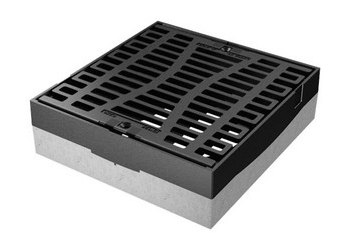

Ruszty żeliwne 500/500 oraz 500/800


Korpusy

ACO Combipoint® - Katalogpdf

Korpusy 300x500

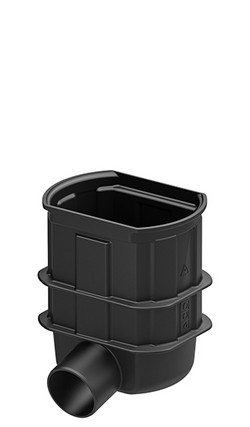

0170.39.94ACO Combipoint PE 300x500, korpus wpustu, h=50cm, odpływ na rurę d=160mm, polietylenpdfdwg

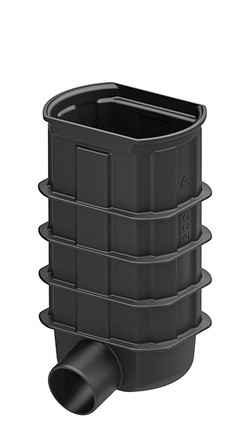

0170.39.95ACO Combipoint PE 300x500, korpus wpustu, h=75cm, odpływ na rurę d=160mm, polietylenpdfdwg

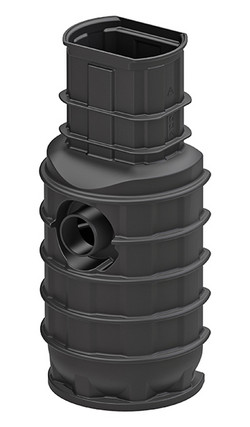

0170.39.98ACO Combipoint PE 300x500, korpus wpustu z osadnikiem, h=130cm, odpływ na rurę d=160mm, polietylenpdfdwg
Ruszty 300x500
89111ACO Combipoint 300x500 ruszt żel. z ramą żel.,płaski,C250,h=100mm,niemalowanypdfdwg
89112ACO Combipoint 300x500 ruszt żel. z ramą żel.,wklęsły,C250,h=125mm,niemalowanypdfdwg
89115ACO Combipoint 300x500 ruszt żel. z ramą żel.,płaski,D400,h=100mm,niemalowanypdfdwg
89116ACO Combipoint 300x500 ruszt żel. z ramą żel.,wklęsły,D400,h=125mm,niemalowanypdfdwg

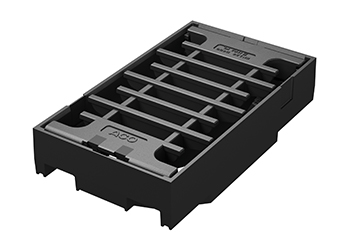

89442ACO Combipoint 300x500 ruszt żel. z ramą żel.,wklęsły,D400,h=100mm,niemalowanypdfdwg
1015498ACO Combipoint 300x500 ruszt żel. z ram.żel.,płaski,D400,h=100mm,zawias jednostr,niemalowanypdfdwg

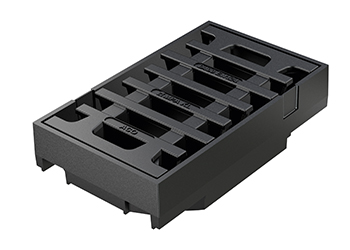

1200475ACO Combipoint 300x500 ruszt żel. z ram.żel.,płaski,C250,h=100mm,bez moc. rusztu, niemalowanypdfdwg
1200476ACO Combipoint 300x500 ruszt żel. z ram.żel.,płaski,D400,h=100mm,bez moc. rusztu, niemalowanypdfdwg
Korpusy 500x500

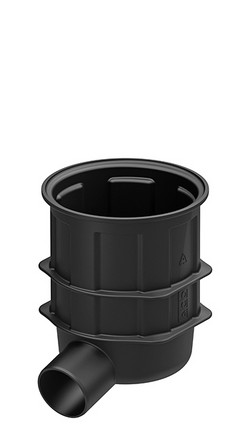

0170.39.96ACO Combipoint PE 500x500, korpus wpustu, h=50cm, odpływ na rurę d=160mm, polietylenpdfdwg

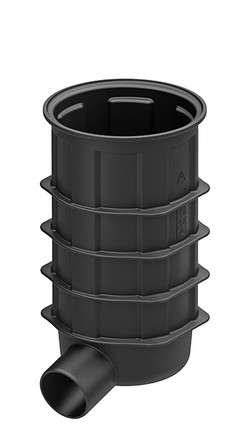

0170.39.97ACO Combipoint PE 500x500, korpus wpustu, h=75cm, odpływ na rurę d=160mm, polietylenpdfdwg

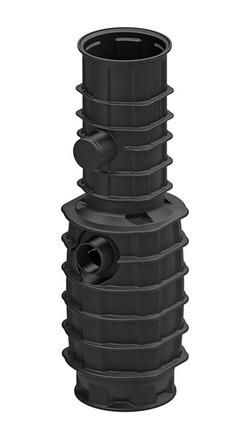

0170.40.00ACO Combipoint PE 500x500, korpus wpustu z osadnikiem, h=178cm, odpływ na rurę d=160mm, polietylenpdfdwg

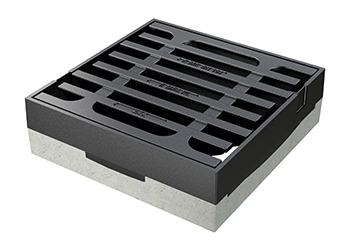

Ruszty 500x500

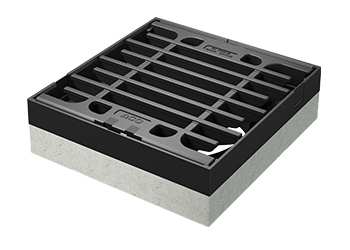

89113ACO Combipoint 500x500 ruszt żel. z ramą bet.-żel.,płaski,C250,h=150mm,niemalowanypdfdwg

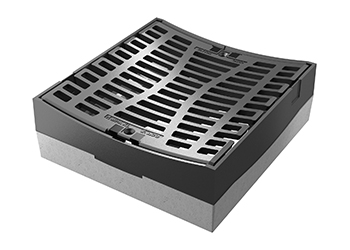

89114ACO Combipoint 500x500 ruszt żel. z ramą bet.-żel.,wklęsły,C250,h=175mm,niemalowanypdfdwg
89117ACO ruszt żel. wpustu 500x500 z ramą bet.-żel. kwadrat, płaski, D400, h=150mm,niemalowanypdfdwg
89118ACO ruszt żel. wpustu 500x500 z ramą bet.-żel. kwadrat, wklęsły, D400, h=175mm,niemalowanypdfdwg
89443ACO Combipoint 500x500 ruszt żel. z ramą bet.-żel.,płaski,D400,h=150mm, niemalowanypdfdwg
89528ACO Combipoint 500x500 ruszt żel. z ram.bet.-żel.,płaski,D400,h=150mm, zawias jednost., niemalowanypdfdwg
1201559ACO Combipoint 500x500 ruszt żel. z ram.bet.-żel.,płaski,D400,h=150mm,bez moc.rusztu, niemalowanypdfdwg

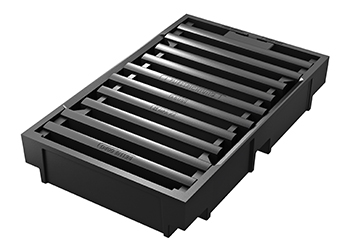

1203800ACO Combipoint, szer.500mm, dł.800mm, z ram.żel.,płaski,D400,h=140mm,niemalowanypdfdwg
Akcesoria
133780ACO Combipoint 300x500, adapter do wyk. syfonu wp., mont. zamiast kosza, rura DN200 po str. montującegopdfdwg
133781ACO Combipoint 500x500, adapter do wyk. syfonu wp., mont. zamiast kosza, rura DN200 po str. montującegopdfdwg

Instrukcja_montażu_Combipoint_PEpdf
Instrukcja czyszczenia i eksploatacji wpustów Combipoint PEpdf
Przykładowy schemat montażu wpustu Combipoint PEpdfdwg

Combipoint PE Informacja o sposobie wprowadzenia Wyrobu na rynekpdf
Combipoint PE_Oświadczenie o wzajemnym uznawaniupdf
Ruszty do wpustów Combipoint 300x500 Certyfikat MPA + tłumaczeniepdf
Ruszty do wpustów Combipoint 500x500 Certyfikat MPA + tłumaczeniepdf
Combipoint PE_Informacje na temat bezpieczeństwapdf

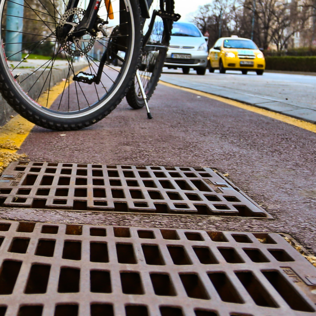

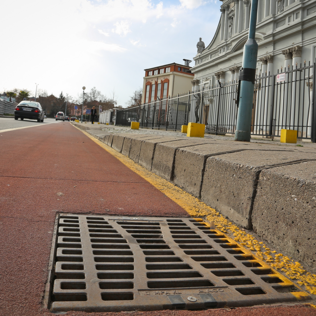

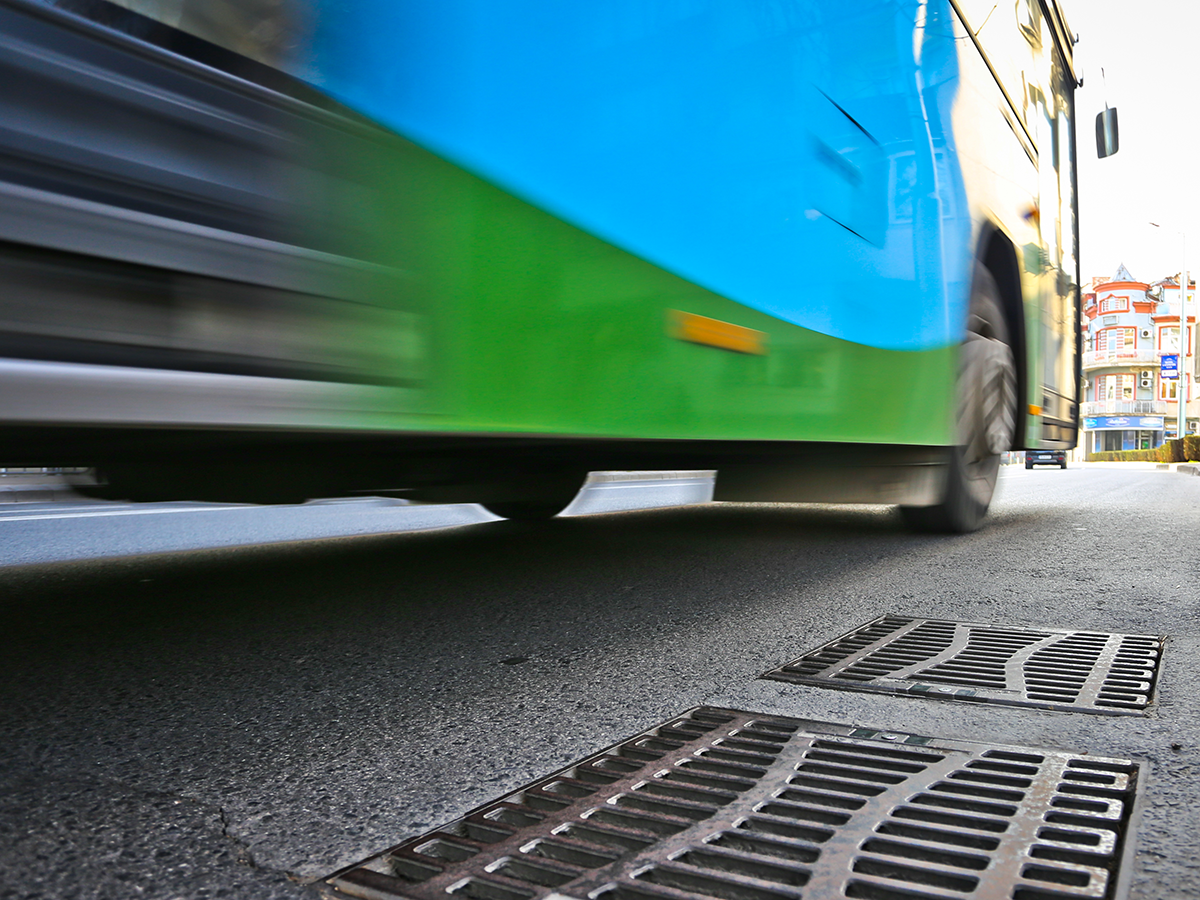

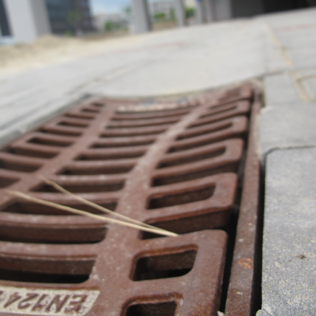

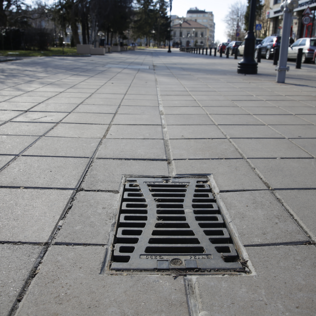

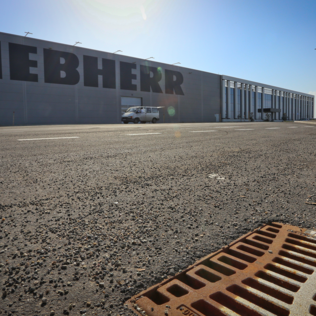

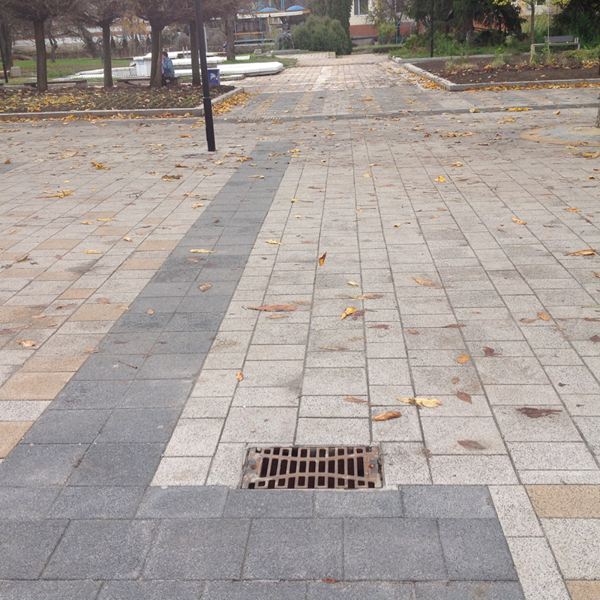

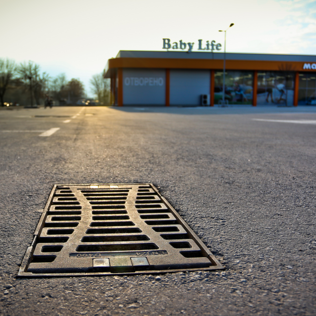

Przykładowe realizacje
