ACO Gala®

System odwodnienia liniowego ACO Gala® ze śrubowym mocowaniem rusztów, idealny do zatosowania w obszarach rekreacyjnych. Typowe zastosowania: obszary przydomowe, drogi dla rowerów i chodniki, miejsce ruchu pieszego, dziedzińce szkolne, perony, rejony ścieków przykrawężnikowych ulic, odwodnienia wzdłuż krawędzi jezdni, zespoły boisk itp.

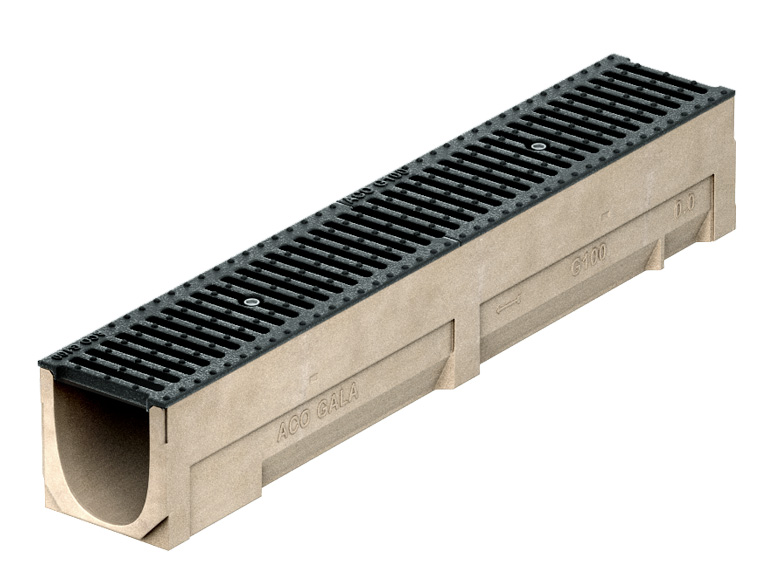

Gala100

Odwodnienie liniowe
ze śrubowym mocowaniem rusztów:

  • Kanały z polimerbetonu dla optymalnej stabilności
  • Możliwość zastosowania kanałów z wyprofilowanym spadkiem dna 0,5%
  • Szerokość w świetle 10,0 cm
  • Maksymalna klasa obciążenia korytka C 250, ruszty w klasie A 15 - C 250 zgodnie z normą PN-EN 1433:2005+A1

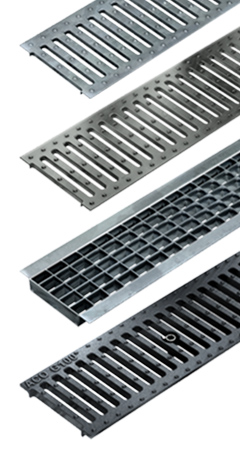

ACO Gala® ruszty ze śrubowym mocowaniem

  • Ruszt ze stali ocynkowanej w poprzeczne mostki
  • Ruszt ze stali nierdzewnejw poprzeczne mostki
  • Ruszt ze stali ocynkowanej kratowy
  • Ruszt z żeliwa w poprzeczne mostki
  • Szerokość w świetle 10,0 cm.
  • Maksymalna klasa obciążenia korytka C 250, ruszty w klasie A 15 - C 250
  • Zgodnie z normą PN-EN 1433:2005+A1

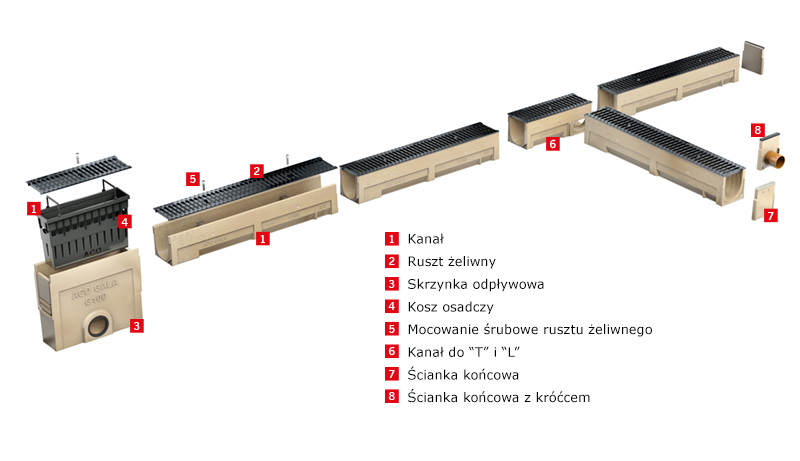

Gala System

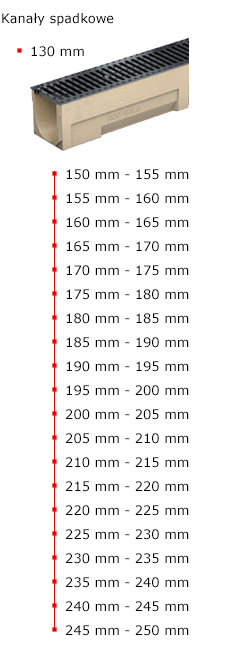

ACO Gala® Spadkowe
ACO Gala® Spadkowe

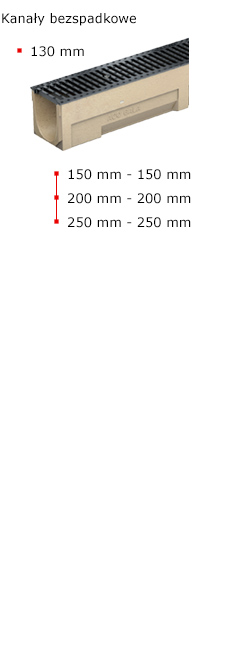

ACO Gala® bezspadkowe
ACO Gala® bezspadkowe

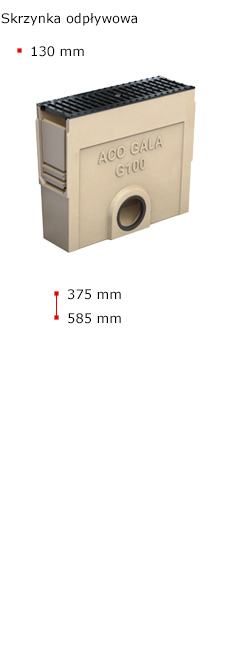

ACO Gala® Skrzynka odpływowa
ACO Gala® Skrzynka odpływowa
Nr kat.NazwaPDFPDF 3DDWG
-Schemat systemuPDF-DWG
Kanały
06000ACO Gala G100 koryto, Typ 0.0, wyżł. dno do wyb. Ø110mm, dł.100cm, H=15cm, polimerbetonPDFPDF 3DDWG
06050ACO Gala G100 koryto, Typ 5.0,wyżł. dno do wyb. Ø110mm, dł.100cm, H=17,5cm, polimerbetonPDFPDF 3DDWG
06100ACO Gala G100 koryto, Typ 10.0,wyżł. dno do wyb. Ø110mm, dł.100cm, H=20cm, polimerbetonPDFPDF 3DDWG
06021ACO Gala G100 koryto, Typ 20.0,wyżł. dno do wyb. Ø110mm, dł.100cm, H=25cm, polimerbetonPDFPDF 3DDWG
06049ACO Gala G100 koryto, Typ 0.1, wyżł. dno/bok do wyb. Ø110mm, dł.50cm, H=15cm, polimerbetonPDFPDF 3DDWG
06047ACO Gala G100 koryto, Typ 5.1, wyżł. dno/bok do wyb. Ø110mm, dł.50cm, H=17,5cm, polimerbetonPDFPDF 3DDWG
06048ACO Gala G100 koryto, Typ 10.1, wyżł. dno/bok do wyb. Ø110mm, dł.50cm, H=20cm, polimerbetonPDFPDF 3DDWG
06022ACO Gala G100 koryto, Typ 20.1, wyżł. dno/bok do wyb. Ø110mm, dł.50cm, H=25cm, polimerbetonPDFPDF 3DDWG
Kanały spadkowe
06001ACO Gala G100 koryto spadk., Typ 1, dł.100cm, H=15/15,5cm, polimerbetonPDFPDF 3DDWG
06002ACO Gala G100 koryto spadk., Typ 2, dł.100cm, H=15,5/16cm, polimerbetonPDFPDF 3DDWG
06003ACO Gala G100 koryto spadk., Typ 3, dł.100cm, H=16/16,5cm, polimerbetonPDFPDF 3DDWG
06004ACO Gala G100 koryto spadk., Typ 4, dł.100cm, H=16,5/17cm, polimerbetonPDFPDF 3DDWG
06005ACO Gala G100 koryto spadk., Typ 5, wyżł. dno do wyb. Ø110mm, dł.100cm, H=17/17,5cm, polimerbetonPDFPDF 3DDWG
06006ACO Gala G100 koryto spadk., Typ 6, dł.100cm, H=17,5/18cm, polimerbetonPDFPDF 3DDWG
06007ACO Gala G100 koryto spadk., Typ 7, dł.100cm, H=18/18,5cm, polimerbetonPDFPDF 3DDWG
06008ACO Gala G100 koryto spadk., Typ 8, dł.100cm, H=18,5/19cm, polimerbetonPDFPDF 3DDWG
06009ACO Gala G100 koryto spadk., Typ 9, dł.100cm, H=19/19,5cm, polimerbetonPDFPDF 3DDWG
06010ACO Gala G100 koryto spadk., Typ 10, wyżł. dno do wyb. Ø110mm, dł.100cm, H=19,5/20cm, polimerbetonPDFPDF 3DDWG
06011ACO Gala G100 koryto spadk., Typ 11, dł.100cm, H=20/20,5cm, polimerbetonPDFPDF 3DDWG
06012ACO Gala G100 koryto spadk., Typ 12, dł.100cm, H=20,5/21cm, polimerbetonPDFPDF 3DDWG
06013ACO Gala G100 koryto spadk., Typ 13, dł.100cm, H=21/21,5cm, polimerbetonPDFPDF 3DDWG
06014ACO Gala G100 koryto spadk., Typ 14, dł.100cm, H=21,5/22cm, polimerbetonPDFPDF 3DDWG
06015ACO Gala G100 koryto spadk., Typ 15, dł.100cm, H=22/22,5cm, polimerbetonPDFPDF 3DDWG
06016ACO Gala G100 koryto spadk., Typ 16, dł.100cm, H=22,5/23cm, polimerbetonPDFPDF 3DDWG
06017ACO Gala G100 koryto spadk., Typ 17, dł.100cm, H=23/23,5cm, polimerbetonPDFPDF 3DDWG
06018ACO Gala G100 koryto spadk., Typ 18, dł.100cm, H=23,5/24cm, polimerbetonPDFPDF 3DDWG
06019ACO Gala G100 koryto spadk., Typ 19, dł.100cm, H=24/24,5cm, polimerbetonPDFPDF 3DDWG
06020ACO Gala G100 koryto spadk., Typ 20,wyżł. dno do wyb. Ø110mm, dł.100cm, H=24,5/25cm, polimerbetonPDFPDF 3DDWG
Akcesoria
06336ACO Gala G100 skrzynka odpł.Typ EK37, z uszczelką Ø110mm, dł.50cm, H=37,5cm, polimerbetonPDFPDF 3DDWG
06335ACO Gala G100 skrzynka odpł.Typ EK58, z uszczelką Ø110mm, dł.50cm, H=58,5cm, polimerbetonPDFPDF 3DDWG
01682ACO Gala/Self Euroline/XSelf/2.0/Mini, kosz do studni odpływowej, tworzywo sztucznePDFPDF 3DDWG
01498ACO S100K/Gala/V100 kosz do sztudni odpływowej, tworzywo sztucznePDFPDF 3DDWG
02604ACO Gala G100 el. kaskadowy - kaskada 5cm - na styku kanałów 0.*-10.*; 5.*-15.*; 10.*-20.*, polimerbetonPDFPDF 3DDWG
06340ACO Gala G100 ścianka czołowa, kr. ocynk, pasuje do typ 0.*-20.*, polimerbetonPDFPDF 3DDWG
06241ACO Gala G100 ścianka, z kr. Ø110mm z PVC, dla kanałów typ. 0.*, polimerbetonPDFPDF 3DDWG
06242ACO Gala G100 ścianka, z kr. Ø110mm z PVC, dla kanałów typ. 5.*, polimerbetonPDFPDF 3DDWG
06243ACO Gala G100 ścianka, z kr. Ø110mm z PVC, dla kanałów typ. 10.*, polimerbetonPDFPDF 3DDWG
06244ACO Gala G100 ścianka, z kr. Ø110mm z PVC, dla kanałów typ. 20.*, polimerbetonPDFPDF 3DDWG
00056ACO króciec Ø110mm, dł.10cmPDFPDF 3DDWG
00329ACO Zasyfonowanie do odpływu pionowego, kolor białyPDFPDF 3DDWG
01684ACO króciec z zasyfonowaniem do skrzynki odpływowej, do śr. Ø110mm, tworzywo sztucznePDFPDF 3DDWG
Ruszty i mocowania
06303ACO Gala G100 ruszt mostki poprz., klasa A15, dł.100cm, stal ocynkowanaPDFPDF 3DDWG
06304ACO Gala G100 ruszt mostki poprz., klasa A15, dł.50cm, stal ocynkowanaPDFPDF 3DDWG
06309ACO Gala G100 zestaw mocowania rusztu ocynkowanego kalsy A15 (1 x poprzeczka i 1 x śruba)PDFPDF 3DDWG
00751ACO Gala G100 poprzeczka mocowania rusztu, stal ocynkowanaPDFPDF 3DDWG
06318ACO Gala G100 ruszt mostki poprz., klasa A15, dł.100cm, stal nierdzewnaPDFPDF 3DDWG
06319ACO Gala G100 ruszt mostki poprz., klasa A15, dł.50cm, stal nierdzewnaPDFPDF 3DDWG
02855ACO Gala G100 śruba stożkowa M8x60, do mocowania rusztu kl. A15, stal nierdzewnaPDFPDF 3DDWG
02747ACO Gala G100 poprzeczka mocowania rusztu, stal nierdzewnaPDFPDF 3DDWG
06305ACO Gala G100 ruszt krat., klasa B125, oczko 30x20, dł.100cm, stal ocynkowanaPDFPDF 3DDWG
06306ACO Gala G100 ruszt krat., klasa B125, oczko 30x20, dł.50cm, stal ocynkowanaPDFPDF 3DDWG
06308ACO Gala G100 zestaw mocowania rusztu kratowego klasy B125 (1 x poprzeczka i 1 x śruba)PDFPDF 3DDWG
06314ACO Gala G100 ruszt mostki poprz., klasa C250, dł.50cm, żeliwoPDFPDF 3DDWG
06314KTLACO Gala G100 ruszt mostki poprz., klasa C250, dł.50cm, żeliwo KTLPDFPDF 3DDWG
00751ACO Gala G100 poprzeczka mocowania rusztu, stal ocynkowanaPDFPDF 3DDWG
02042ACO Gala G100 śruba sześciokątna M8x60, do mocowania rusztuPDFPDF 3DDWG
06312ACO Gala G100 zestaw mocowania rusztu żeliwnego klasy C250 (1 x poprzeczka i 1 x śruba M8x60)PDFPDF 3DDWG
ACO Gala ® - Instrukcja montażupdfdwg
ACO Gala ® - Instrukcja eksploatacjipdf
Polimerobetonpdf
ACO Gala® - Deklaracja właściwości użytkowychpdf
