Planując wykonanie nawierzchni komunikacyjnych, należy wziąć pod uwagę nie tylko opady atmosferyczne, ale także bezpieczne i skuteczne odwodnienie. Jest to szczególnie ważne w przypadku ruchu o wysokim natężeniu i trudnych warunków otoczenia. W takich sytuacjach sprawdzonym rozwiązaniem są monolityczne, betonowe kanały szczelinowe ACO Pfuhler. Kanały łączą wysoką efektywność odwadniania z maksymalną nośnością. Duże przekroje zapobiegają przeciążeniom kanalizacji dzięki wyrównującej pojemności retencyjnej. System kanałów z wewnętrznym spadkiem umożliwia zbieranie i odprowadzanie wody powierzchniowej na duże odległości bez konieczności stosowania kanalizacji. Dzięki temu kanały ACO Pfuhler są idealnym wyborem do efektywnego i bezpiecznego odwadniania dużych powierzchni utwardzonych w ekstremalnych warunkach.

Monolityczny kanał szczelinowy z betonu ACO Pfuhler


Zalety produktu

  • Montaż bez fundamentu i betonowych podpór bocznych: typ I , klasa do F 900 zgodnie z normą EN 1433
  • Dostępność elementów specjalnych, wyprodukowanych na konkretne potrzeby projektu: m.in. narożniki, kątowniki, trójniki, wyloty skarpowe, kanały dopasowane do niestandardowych długości
  • Bezpieczne użytkowanie i cicha praca dzięki monolitycznej konstrukcji: brak ruchomych części
  • Wykonane z mrozoodpornego i odpornego na sól drogową betonu C 50/60 (klasy ekspozycji XC4, XF4, XD3 i XA3)

Dodatkowe informacje:

  • Kanały szczelinowe ACO Pfuhler są dostępne są w różnych szerokościach i wysokościach, aby sprostać zróżnicowanym wymaganiom dotyczącym odwodnienia.
  • Mogą być stosowane w różnych obszarach, takich jak place manewrowe, parkingi, drogi, chodniki i tereny przemysłowe.
  • Kanały szczelinowe ACO Pfuhler są łatwe w montażu i konserwacji.
  • Studzienki ACO Pfuhler Drain zapewniają bezpieczne i wydajne odprowadzanie wody z rynien do kanalizacji deszczowej.
  • Dostępne są również inne opcje i akcesoria, takie jak pokrywy koszy, kratki ściekowe i zintegrowane odpływy burzowe.

Jeśli masz pytania dotyczące kanałów szczelinowych ACO Pfuhler lub potrzebujesz pomocy w doborze odpowiedniego rozwiązania dla Twojego projektu, prosimy o kontakt.

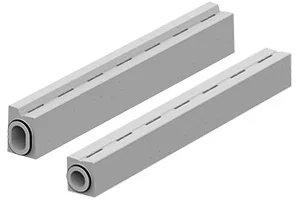

Kanał betonowy ACO Pfuhler
  • Długość: 4 m
  • Powierzchnia: nachylona do szczeliny lub płaska
  • Szczelina: przerywana lub ciągła
  • Opcjonalnie: zintegrowany krawężnik o wysokości od 3 do 15 cm
  • Uszczelka klinowa na styku rynien zapewniająca szczelność całej instalacji

Studzienka odpływowa ACO Pfuhler
  • Długość: 1,01 m
  • Przeznaczona do podłączenia systemu kanałów do kanalizacji deszczowej
  • Zamykany ruszt żeliwny
  • Dostępna również jako monolityczna studnia wykonywana na zamówienie


Element rewizyjny
  • Standardowy element z zamykanym rusztem żeliwnym.
  • Długość konstrukcyjna: 1,01 m. Umożliwia czyszczenie odwodnienia.

Ścianka zamykająca z kielichem /króćcem lub ścianka zamykająca uniweralna
  • Standardowy element umożliwiający zakończenie odwodnienia.

Narożnik / kątownik
  • Specjalny element wykonywany na zamówienie.
  • Długość konstrukcyjna i kąt odchylenia zmienne, geometria kanału standardowa.
  • Do dostosowania ciągu odwodnienia do lokalnych warunków lub uwarunkowań projektowych.

Trójnik
  • Specjalny element wykonywany na zamówienie, przeznaczony do połączeń ciągów poprzecznych.
  • Długość konstrukcyjna i kąt odchylenia zmienne, geometria kanału standardowa.

Element przejściowy
Opis
  • Specjalny element wykonywany na zamówienie, przeznaczony do zmiany przekroju profilu. poprzecznych.
  • Długość zmienna, geometria standardowych kanałów. Może być wykonany w opcji kątownika.

Wylot skarpowy
  • Specjalny element dostosoway do potrzeb projektu jako odpływ do zbiorników i muld.
  • Długość zmienna, geometria kanału standardowa.

Dodatkowe informacje:

  • Wszystkie elementy systemu ACO Pfuhler są wykonane z wysokiej jakości betonu zbrojonego, co zapewnia ich trwałość i odporność na działanie czynników atmosferycznych.
  • System ACO Pfuhler jest łatwy w montażu i demontażu, co ułatwia konserwację i czyszczenie.
  • System jest dostępny w szerokiej gamie rozmiarów i konfiguracji, aby sprostać różnym wymaganiom.
