ACO DRAIN® PowerSlot
Monolityczny kanał szczelinowy z betonu
Typ I, klasa do F 900 zgodnie z normą EN 1433.
Zalety produktu:
- Możliwa instalacja bez fundamentu i betonowych podpór bocznych: typ I, klasa do F 900 zgodnie z normą EN 1433.
- Dostępność elementów specjalnych, wyprodukowanych na konkretne potrzeby projektu: takich jak narożniki, kątowniki, trójniki, wyloty skarpowe, kanały dopasowane do niestandardowych długości.
- Bezpieczne użytkowanie i cicha praca dzięki monolitycznej konstrukcji: brak ruchomych części.
- Wykonane z mrozoodpornego i odpornego na sól drogową betonu C 50/60 (klasy ekspozycji XC4, XF4, XD3 i XA3)
Podczas planowania budowy dużych projektów infrastrukturalnych w budownictwie drogowym i tunelach, jak również na obszarach o dużym natężeniu ruchu, w centrach logistycznych i zakładach przemysłowych, potrzebujemy wydajnego odwadniania i trwałej funkcjonalności systemu. Sprawdzony system kanałów betonowych szczelinowych ACO DRAIN® PowerSlot stanowi optymalne rozwiązanie, ponieważ łączy właściwości kanałów o dużych przekrojach poprzecznych z maksymalną nośnością elementów odwadniających.
System jest wzbogacony o ofertę kanałów ze zintegrowanym krawężnikiem oraz kanałów ze zintegrowanym spadkiem.
Wysoka zdolność absorpcji i odwadniania zapewnia bezpieczeństwo na mokrych drogach i autostradach. Dzięki monolitycznej konstrukcji kanały z łatwością wytrzymują ogromne siły hamowania i przyspieszenia wynikające z dużego natężenia ruchu.
Duże obciążenia skręcające i ścinające, występujące na powierzchniach manewrowych dla ciągników siodłowych i wózków widłowych w strefach logistycznych, są bezpiecznie absorbowane przez monolityczną konstrukcję kanałów i przenoszone na podłoże. Dostępne są również specjalne kanały, spełniające najbardziej rygorystyczne wymagania, takie jak ruch wózków kontenerowych (reachstacker).

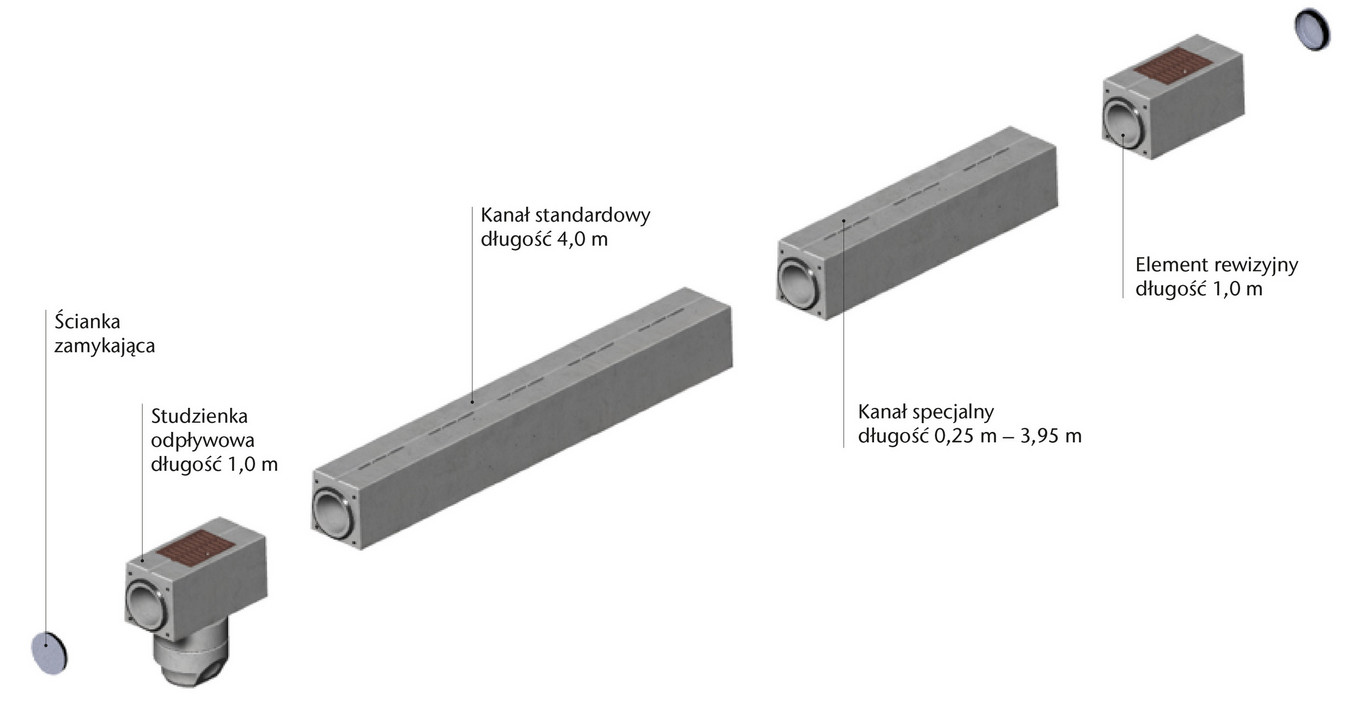

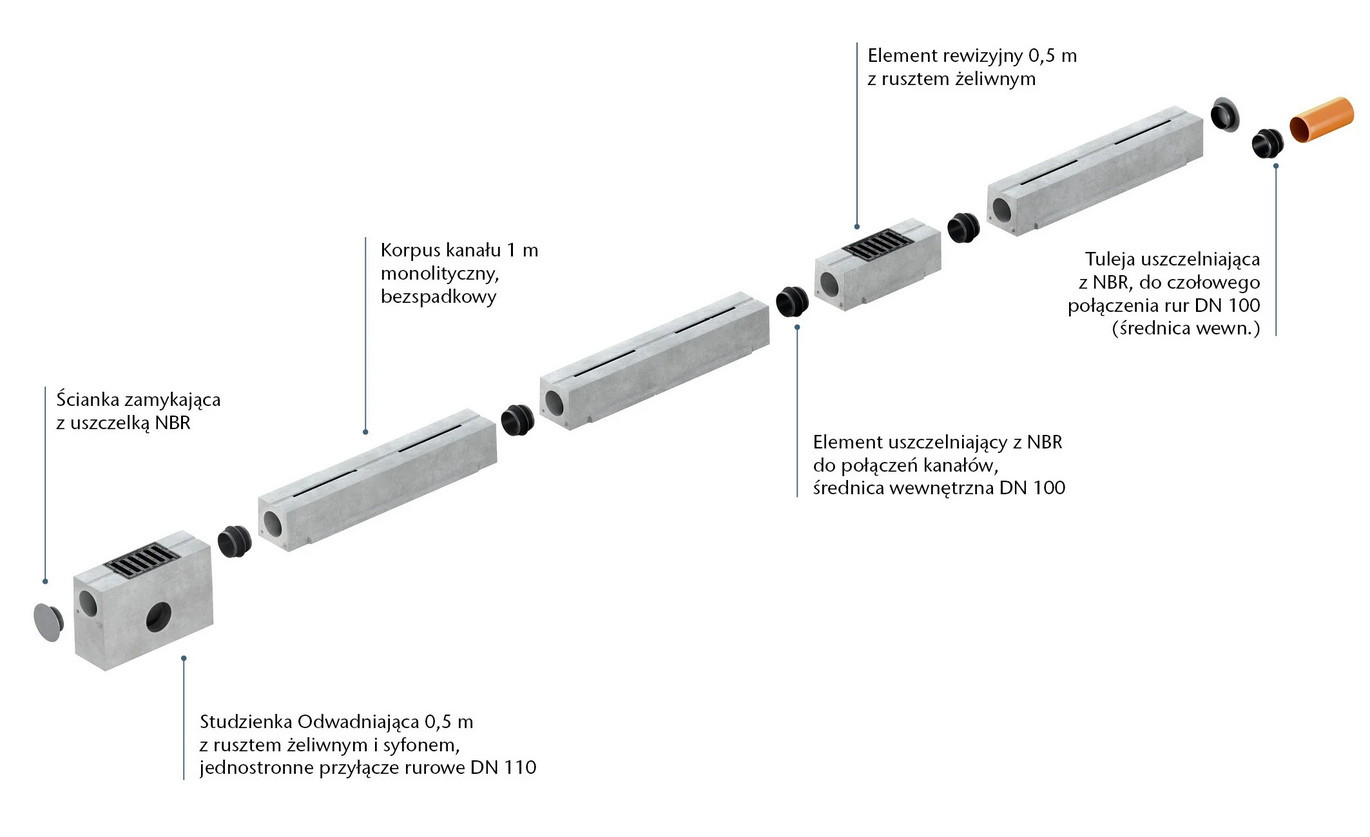

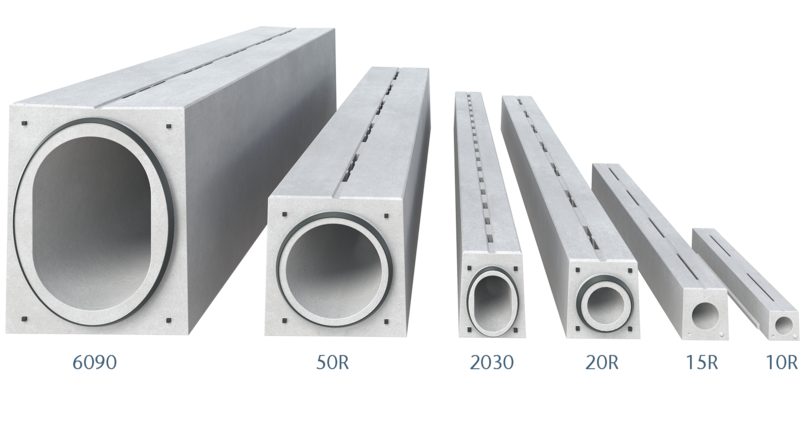

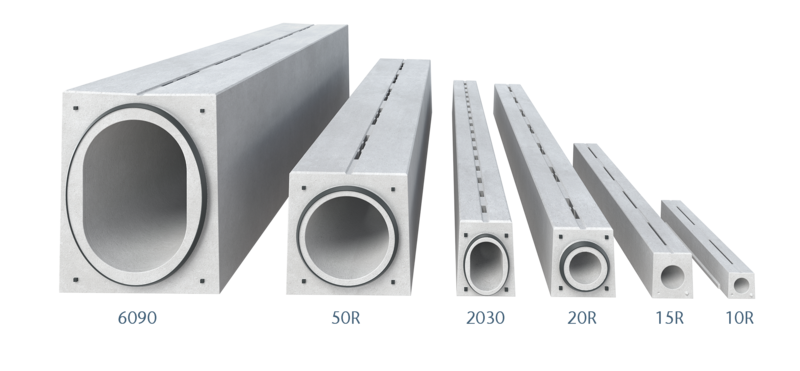

Elementy systemu PowerSlot 20R - 6090

Dodatkowe informacje:
- Wszystkie elementy systemu ACO Pfuhler są wykonane z wysokiej jakości betonu zbrojonego, co zapewnia ich trwałość i odporność na działanie czynników atmosferycznych.
- System ACO Pfuhler jest łatwy w montażu i demontażu, co ułatwia konserwację i czyszczenie.
- System jest dostępny w szerokiej gamie rozmiarów i konfiguracji, aby sprostać różnym wymaganiom.
Klasa C250
Nr | Produkt | ||
---|---|---|---|
B10RCUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 1 m | dwg | |
B10RER | Element rewizyjny, długość 0,5 m | dwg | |
B10RES | Studnia, długość 0,5 m | dwg | |
VD-100-NBR | Ścianka zaślepiająca kanał | dwg |

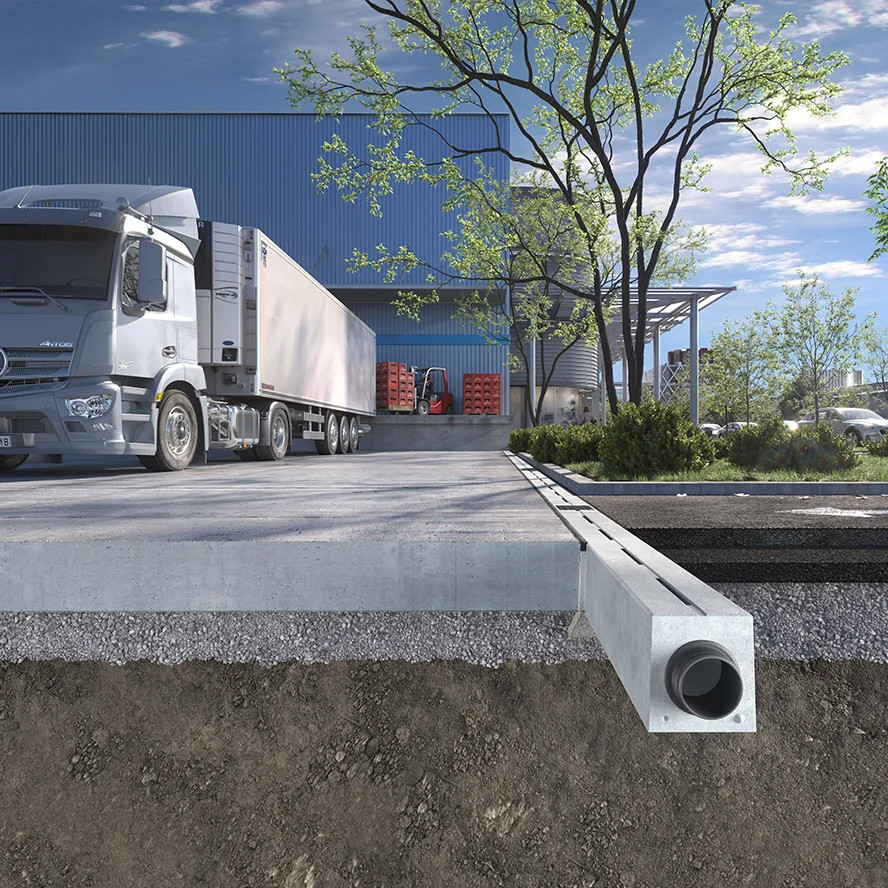

Klasa D400
Profil E15R | |||
Nr | Produkt | ||
E15RDUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 2 m | dwg | |
E15RER | Element rewizyjny, powierzchnia płaska, długość 0,5 m | dwg | |
E15RES | Studnia, powierzchnia płaska, długość 0,5 m | dwg | |
Profil R20R | |||
Nr | Produkt | ||
R20R | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina ciągła, długość 4 m | dwg | |
R20RE | Kanał szczelinowy, powierzchnia płaska, szczelina ciągła, długość 4 m | dwg | |
R20RU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R20RUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R20RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R20RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R20RES_200 | Studnia, powierzchnia płaska, odpływ Ø200, długość 1 m | dwg | |
R20RS_200 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø200, długość 1 m | dwg | |
Profil R20/30 | |||
Nr | Produkt | ||
R2030 | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina ciągła, długość 4 m | dwg | |
R2030E | Kanał szczelinowy, powierzchnia płaska, szczelina ciągła, długość 4 m | dwg | |
R2030U | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R2030UE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R2030R | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R2030ER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R2030ES_200 | Studnia, powierzchnia płaska, odpływ Ø200, długość 1 m | dwg | |
R2030S_200 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø200, długość 1 m | dwg | |
Profil R30R | |||
Nr | Produkt | ||
R30R | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina ciągła, długość 4 m | dwg | |
R30RE | Kanał szczelinowy, powierzchnia płaska, szczelina ciągła, długość 4 m | dwg | |
R30RU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R30RUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R30RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R30RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R30RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R30RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil R30/40 | |||
Nr | Produkt | ||
R3040 | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina ciągła, długość 4 m | dwg | |
R3040E | Kanał szczelinowy, powierzchnia płaska, szczelina ciągła, długość 4 m | dwg | |
R3040U | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R3040UE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R3040ER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R3040R | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R3040ES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R3040S_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil R40R | |||
Nr | Produkt | ||
R40RD | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina ciągła, długość 4 m | dwg | |
R40RDE | Kanał szczelinowy, powierzchnia płaska, szczelina ciągła, długość 4 m | dwg | |
R40RDU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R40RDUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R40RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R40RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R40RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R40RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil R50R | |||
Nr | Produkt | ||
R50RDU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R50RDUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R50RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R50RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R50RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R50RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil R60R | |||
Nr | Produkt | ||
R60RDU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg |

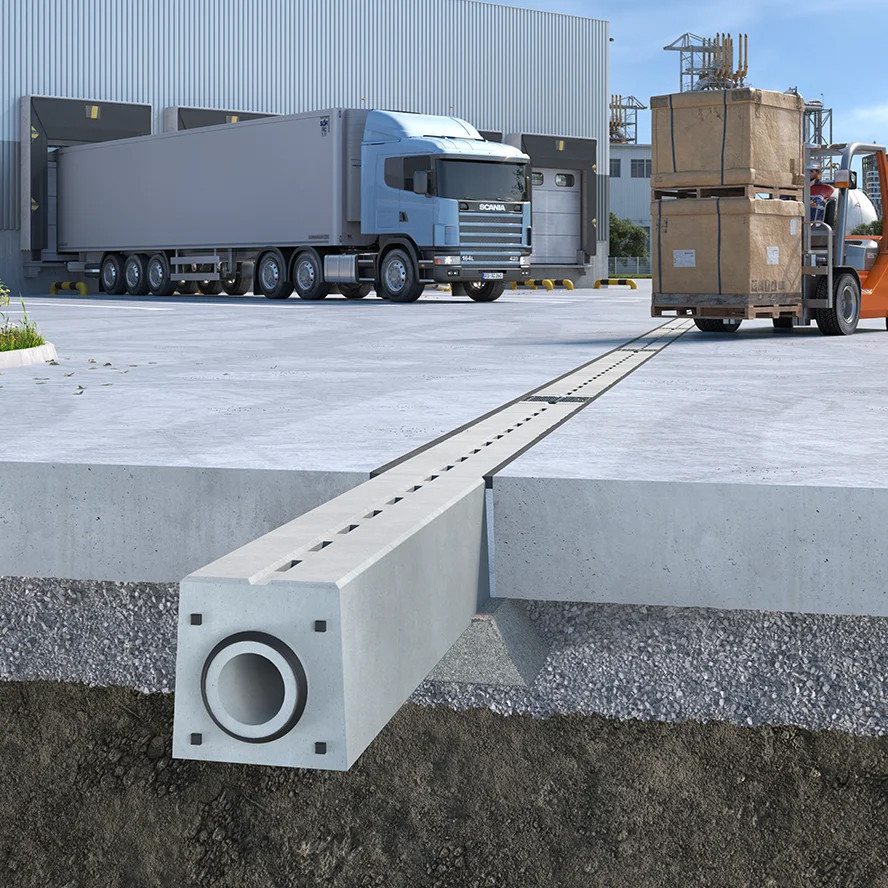

Klasa E600
Profil E20R | |||
Nr | Produkt | ||
E20REU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
E20REUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
Profil E20/30 | |||
Nr | Produkt | ||
E2030EU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
E2030EUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
E2030EUG | Kanał szczelinowy ze spadkiem dna, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
E2030S_150 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø150, długość 1 m | dwg | |
E2030S_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil E30R | |||
Nr | Produkt | ||
E30REU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
E30REUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
E30RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
E30RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
E30RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
E30RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil E30/40 | |||
Nr | Produkt | ||
E3040EU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
E3040EUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
E3040R | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
E3040S_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg |

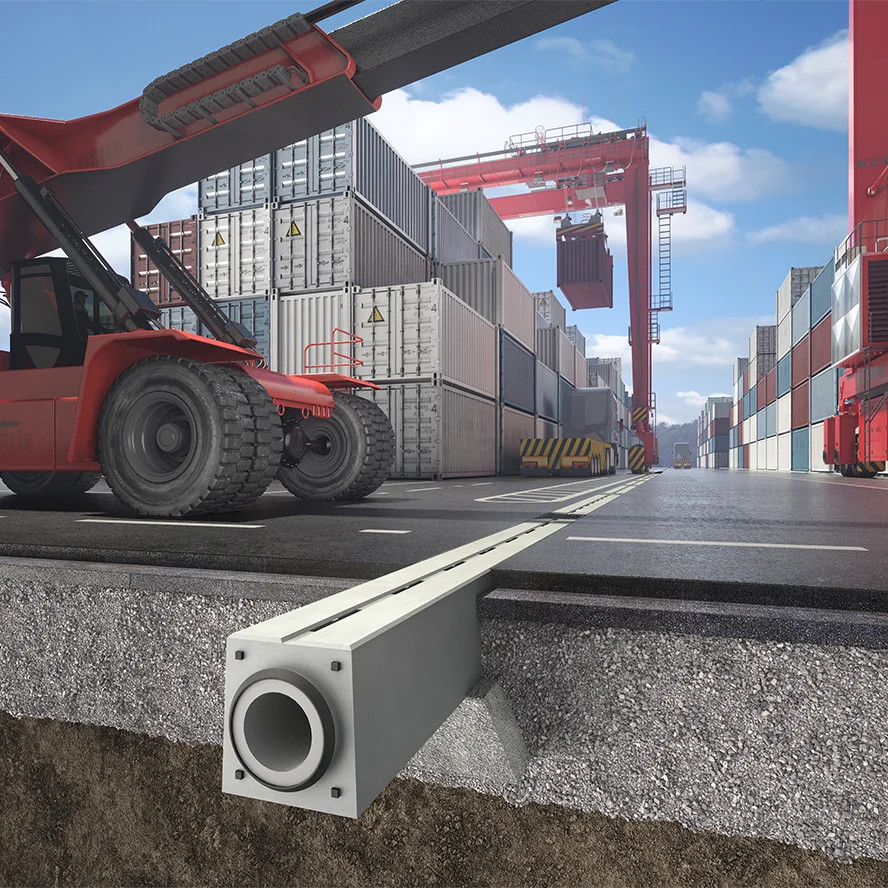

Klasa F900
Profil R20R | |||
Nr | Produkt | ||
R20RU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R20RUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R20RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R20RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R20RES_200 | Studnia, powierzchnia płaska, odpływ Ø200, długość 1 m | dwg | |
R20RS_200 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø200, długość 1 m | dwg | |
Profil R20/30 | |||
Nr | Produkt | ||
R2030U | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R2030UE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R2030R | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R2030ER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R2030ES_200 | Studnia, powierzchnia płaska, odpływ Ø200, długość 1 m | dwg | |
R2030S_200 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø200, długość 1 m | dwg | |
Profil R30R | |||
Nr | Produkt | ||
R30RU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R30RUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R30RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R30RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R30RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R30RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil R30/40 | |||
Nr | Produkt | ||
R3040U | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R3040UE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R3040ER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R3040R | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R3040ES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R3040S_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil P40R | |||
Nr | Produkt | ||
P40RFU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
Profil P50R | |||
Nr | Produkt | ||
P50RFU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
P50RFUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
P50RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
P50RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
P50RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
P50RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil P60R | |||
Nr | Produkt | ||
P60RFU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg |
D400
- LE-SSR-015R-D-001 EN 01 2025 VPL
- LE-SSR-020R-D-001 EN 01 2025 VPL
- LE-SSR-030R-D-001 EN 01 2025 VPL
- LE-SSR-040R-D-001 EN 01 2025 VPL
- LE-SSR-050R-D-001 EN 01 2025 VPL
- LE-SSR-060R-D-001 EN 01 2025 VPL
- LE-SSR-2030-D-001 EN 01 2025 VPL
- LE-SSR-3040-D-001 EN 01 2025 VPL
- LE-SSR-3055-D-001 EN 01 2025 VPL
- LE-SSR-6090-D-001 EN 01 2025 VPL
Elementy systemu PowerSlot 20R - 6090

Dodatkowe informacje:
- Wszystkie elementy systemu ACO Pfuhler są wykonane z wysokiej jakości betonu zbrojonego, co zapewnia ich trwałość i odporność na działanie czynników atmosferycznych.
- System ACO Pfuhler jest łatwy w montażu i demontażu, co ułatwia konserwację i czyszczenie.
- System jest dostępny w szerokiej gamie rozmiarów i konfiguracji, aby sprostać różnym wymaganiom.
Klasa C250
Nr | Produkt | ||
---|---|---|---|
B10RCUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 1 m | dwg | |
B10RER | Element rewizyjny, długość 0,5 m | dwg | |
B10RES | Studnia, długość 0,5 m | dwg | |
VD-100-NBR | Ścianka zaślepiająca kanał | dwg |
Klasa D400
Profil E15R | |||
Nr | Produkt | ||
E15RDUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 2 m | dwg | |
E15RER | Element rewizyjny, powierzchnia płaska, długość 0,5 m | dwg | |
E15RES | Studnia, powierzchnia płaska, długość 0,5 m | dwg | |
Profil R20R | |||
Nr | Produkt | ||
R20R | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina ciągła, długość 4 m | dwg | |
R20RE | Kanał szczelinowy, powierzchnia płaska, szczelina ciągła, długość 4 m | dwg | |
R20RU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R20RUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R20RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R20RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R20RES_200 | Studnia, powierzchnia płaska, odpływ Ø200, długość 1 m | dwg | |
R20RS_200 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø200, długość 1 m | dwg | |
Profil R20/30 | |||
Nr | Produkt | ||
R2030 | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina ciągła, długość 4 m | dwg | |
R2030E | Kanał szczelinowy, powierzchnia płaska, szczelina ciągła, długość 4 m | dwg | |
R2030U | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R2030UE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R2030R | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R2030ER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R2030ES_200 | Studnia, powierzchnia płaska, odpływ Ø200, długość 1 m | dwg | |
R2030S_200 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø200, długość 1 m | dwg | |
Profil R30R | |||
Nr | Produkt | ||
R30R | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina ciągła, długość 4 m | dwg | |
R30RE | Kanał szczelinowy, powierzchnia płaska, szczelina ciągła, długość 4 m | dwg | |
R30RU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R30RUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R30RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R30RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R30RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R30RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil R30/40 | |||
Nr | Produkt | ||
R3040 | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina ciągła, długość 4 m | dwg | |
R3040E | Kanał szczelinowy, powierzchnia płaska, szczelina ciągła, długość 4 m | dwg | |
R3040U | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R3040UE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R3040ER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R3040R | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R3040ES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R3040S_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil R40R | |||
Nr | Produkt | ||
R40RD | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina ciągła, długość 4 m | dwg | |
R40RDE | Kanał szczelinowy, powierzchnia płaska, szczelina ciągła, długość 4 m | dwg | |
R40RDU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R40RDUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R40RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R40RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R40RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R40RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil R50R | |||
Nr | Produkt | ||
R50RDU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R50RDUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R50RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R50RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R50RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R50RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil R60R | |||
Nr | Produkt | ||
R60RDU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg |
Klasa E600
Profil E20R | |||
Nr | Produkt | ||
E20REU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
E20REUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
Profil E20/30 | |||
Nr | Produkt | ||
E2030EU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
E2030EUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
E2030EUG | Kanał szczelinowy ze spadkiem dna, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
E2030S_150 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø150, długość 1 m | dwg | |
E2030S_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil E30R | |||
Nr | Produkt | ||
E30REU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
E30REUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
E30RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
E30RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
E30RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
E30RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil E30/40 | |||
Nr | Produkt | ||
E3040EU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
E3040EUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
E3040R | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
E3040S_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg |
Klasa F900
Profil R20R | |||
Nr | Produkt | ||
R20RU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R20RUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R20RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R20RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R20RES_200 | Studnia, powierzchnia płaska, odpływ Ø200, długość 1 m | dwg | |
R20RS_200 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø200, długość 1 m | dwg | |
Profil R20/30 | |||
Nr | Produkt | ||
R2030U | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R2030UE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R2030R | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R2030ER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R2030ES_200 | Studnia, powierzchnia płaska, odpływ Ø200, długość 1 m | dwg | |
R2030S_200 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø200, długość 1 m | dwg | |
Profil R30R | |||
Nr | Produkt | ||
R30RU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R30RUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R30RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R30RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R30RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R30RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil R30/40 | |||
Nr | Produkt | ||
R3040U | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
R3040UE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
R3040ER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
R3040R | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
R3040ES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
R3040S_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil P40R | |||
Nr | Produkt | ||
P40RFU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
Profil P50R | |||
Nr | Produkt | ||
P50RFU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg | |
P50RFUE | Kanał szczelinowy, powierzchnia płaska, szczelina przerywana, długość 4 m | dwg | |
P50RER | Element rewizyjny, powierzchnia płaska, długość 1 m | dwg | |
P50RR | Element rewizyjny, powierzchnia ze spadkiem do szczeliny, długość 1 m | dwg | |
P50RES_300 | Studnia, powierzchnia płaska, odpływ Ø300, długość 1 m | dwg | |
P50RS_300 | Studnia, powierzchnia ze spadkiem do szczeliny, odpływ Ø300, długość 1 m | dwg | |
Profil P60R | |||
Nr | Produkt | ||
P60RFU | Kanał szczelinowy, powierzchnia ze spadkiem do szczeliny, szczelina przerywana, długość 4 m | dwg |
D400
- LE-SSR-015R-D-001 EN 01 2025 VPL
- LE-SSR-020R-D-001 EN 01 2025 VPL
- LE-SSR-030R-D-001 EN 01 2025 VPL
- LE-SSR-040R-D-001 EN 01 2025 VPL
- LE-SSR-050R-D-001 EN 01 2025 VPL
- LE-SSR-060R-D-001 EN 01 2025 VPL
- LE-SSR-2030-D-001 EN 01 2025 VPL
- LE-SSR-3040-D-001 EN 01 2025 VPL
- LE-SSR-3055-D-001 EN 01 2025 VPL
- LE-SSR-6090-D-001 EN 01 2025 VPL
